7-сегментные индикаторы VISHAY
5 октября 2017 г.
Несмотря на быстрое совершенствование и удешевление графических дисплеев различных принципов действия, упрощение их обвязки и улучшение потребительских характеристик, в массе устройств – от самых миниатюрных приборов до огромных табло на вокзалах и площадях – остаётся рациональным применение сегментных индикаторов.
Полупрозрачные поля, освещенные (в зависимости от размеров) одним или несколькими светодиодами, могут компоноваться в различные по композиции световые пространства.
Семисегментный светодиодный индикатор, как говорит его название, состоит из семи элементов индикации (сегментов), включающихся и выключающихся по отдельности. Включая их в разных комбинациях, из них можно составить упрощённые изображения арабских цифр. Сегменты обозначаются буквами от A до G; восьмой сегмент — десятичная точка (decimal point, DP), предназначенная для отображения дробных чисел. Изредка на семисегментном индикаторе отображают буквы. Находят такие индикаторы самое широкое применение в индустриальном направлении (промышленном, военном, медицинском, научном оборудовании), в полной мере раскрывая преимущества светодиодов:
- срок службы в сотни тысяч часов;
- высочайшая механическая надёжность;
- отсутствие токсичных веществ, высокого напряжения или частоты, стеклянных колб и раскалённых элементов;
- большой угол обзора;
- наибольшая среди всех технологий светоотдача;
- высокая степень яркости;
- максимально простая обвязка (а это не только снижение цены, но опять-таки повышение надёжности всей схемы).
Среди массы производителей VISHAY является одним из наиболее почтенных (с 1962г.) на рынке подобной продукции, стоит в ряду пионеров мировой полупроводниковой индустрии. И если относительно молодой "китаец" Kingbright давит ценами и ассортиментом, то за "чистокровным американцем" остаётся качество, проверить которое зачастую можно только на практике. Например, качество рассеивания в полупрозрачном сегменте от которого зависит угол обзора. Или микроскопическая проволока, через которую подводится ток к самому излучающему кристаллу, может быть золотой, может медной, а может и алюминиевой… Также при подборе параметров (и особенно – сравнении производителей) следует помнить, что светосила может нормироваться при различном токе, а сами способы измерения светотехнических величин – отличаться в разных странах.

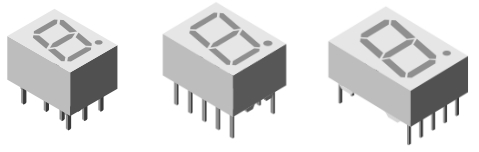

Модельный ряд индикаторов VISHAY имеет совсем небольшой диапазон размеров – только 7, 10 и 13 мм по высоте символа. Но зато это самый "приборный формат", и уж он представлен во всех модификациях:
- для поверхностного и сквозного монтажа (первая литера маркировки V или Т),
- одиночные и счетверённые (третья литера S или С),
- с общим анодом и катодом (предпоследняя 5 или 6),
- различных цветов: Orange Red, Yellow, Green (четвёртая литера)
- и яркости (дополнительные литеры в конце).
TDSL3150
1 разрядный индикатор 10мм/красный/625нм/0,26мкд @2mA/ОА
Наличие:
132 шт
Цена от:
от 25,09₽
TDSL3160
1 разрядный индикатор 10мм/красный/625нм/0,26мкд @2mA/ОК
Наличие:
281 шт
Цена от:
от 25,04₽
TDSO3150
1 разрядный индикатор 10мм/оранжевый/615нм/4,5мкд @10mA/ОА
Наличие:
101 шт
Цена от:
от 23,76₽
TDSO5160
1 разрядный индикатор 13мм/оранжевый/615нм/5мкд @10mA/ОК
Наличие:
167 шт
Цена от:
от 20,69₽
TDSR0750
1 разрядный индикатор 7мм/красный/640нм/0,18-2.2мкд @1mA/ОА
Наличие:
247 шт
Цена от:
от 21,77₽
TDSR1360
1 разрядный индикатор 13мм/красный/640нм/0,28-3,6мкд @1mA/ОК
Наличие:
54 шт
Цена от:
от 25,25₽
