Линейные драйверы светодиодов от производителя Infineon
12.10.2017
Стоимость и простота применения могут иметь определяющее значение при выборе светодиодного источника питания. Этим двум критериям соответствуют микросхемы линейных драйверов BCR320UE6327 и BCR420UE6327 производства компании Infineon. Кроме простоты и стоимости, линейные преобразователи обладают высокой устойчивостью к внешним электромагнитным помехам и обеспечивают необходимый уровень электромагнитной совместимости с другими устройствами.Микросхемы BCR320UE6327 и BCR420UE6327 выполнены в компактных корпусах SC74 обеспечивающих рассеиваемую мощность до 1Вт.
Основные особенности микросхем BCR320UE6327 и BCR420UE6327:
- Предустановленный выходной ток 10мА;
- Максимальный выходной ток на светодиоды до 250мА для версии BCR320 и до 150мА для версии BCR420;
- Возможность параллельного каскадирования микросхем для увеличения выходного тока;
- Напряжение питания до 25В для версии BCR320 и 40В для версии BCR420;
- Отрицательный температурный коэффициент -0.2 %/K уменьшает выходной ток при повышении температуры;
- Возможность регулирования яркости светодиодов с помощью ШИМ сигнала частотой до 10кГц для версий BCR321 и BCR421.
Преимуществами линейных драйверов светодиодов данных серий перед линейными регуляторами других производителей являются:
- возможность диммирования светодиодов с помощью внешнего ШИМ сигнала
- наличие защиты от перегрева
- соответствие автомобильному сертификату AEC Q101, что позволяет применять микросхемы для построения систем внутреннего и наружного освещения в автомобилях.

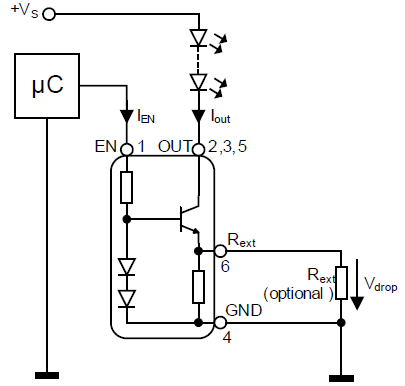

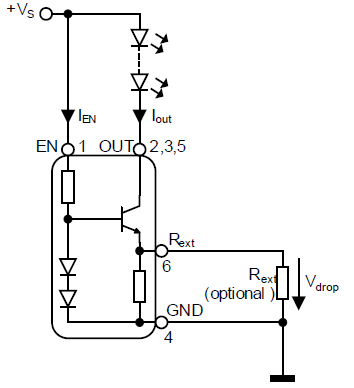

| Типовая схема включения микросхем BCR320UE6327 и BCR420UE6327 | Схема включения микросхем BCR321UE6327 и BCR421UE6327 с использованием внешнего ШИМ сигнала для регулировки яркости светодиодов |
 |
 |
По умолчанию выходной ток задан на уровне 10мА встроенным токоограничивающим резистором, подключая между выводами 6 и 4 внешний резистор можно выставить нужный выходной ток. Вычислить номинал внешнего резистора Rext для установки нужного выходного тока можно используя график ниже:
Микросхемы могут найти широкое применение для построения систем освещения в таких сферах как:
- Архитектурное освещение;
- Декоративное и рекламное освещение;
- Подсветка в автомобилях;
- Подсветка аварийных и предупреждающих знаков.
-
