Наконец-то свершилось: MOSFET-транзисторы STMicroelectronics с выгодой до 76%

Группа компаний Промэлектроника
20.10.2017

Разработки в сфере современной полупроводниковой силовой электроники не стоят на месте и так же как цифровые микросхемы и микроконтроллеры развиваются. В своем развитии силовые электронные устройства требуют возможности реализации более мощных устройств в меньших габаритах. MOSFET-транзисторы одни из важных компонентов, преобразующих энергию в изделиях силовой электроники, поэтому к ним предъявляются требования по низким потерям на переключение, высоким скоростям переключения, эффективному рассеянию излишнего тепла.

STMicroelectronics мировой лидер в производстве MOSFET-транзисторов постоянно стремится совершенствоваться в технологиях производства. Линейка транзисторов этого производителя представлена p- и n-канальными транзисторами на высокие рабочие напряжения до значения 1500В с низкими значениями затворной емкости и сопротивления канала в открытом состоянии. Корпуса представлены широким рядом.

Последние передовые технологии MOSFET-транзисторов от компании STMicroelectronics:

 Технология MDmesh

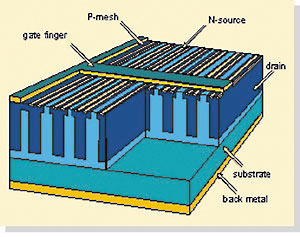

Структура MDmesh MOSFET

Транзисторы, выполненные в соответствии с технологией MDmesh (Multiple Drain mesh) основаны на большом количестве вертикальных Р структур стока. За счет этого обеспечивается низкое значение сопротивления открытого канала сток-исток и высокий показатель скорости переключения. Данные преимущества дают возможность широкого применения транзисторов в импульсных источниках питания малой и средней мощности, где канал с низким сопротивлением и высокими динамическими характеристиками помогают увеличить эффективность работы источника питания и при этом уменьшить размер теплоотвода и соответственно уменьшить конструкцию в целом.

 Характеристики транзисторов выполненных по технологии MDmesh - серия M5:

  • Рабочее напряжение: 600 -650 В
  • Рабочий ток: 8,5 - 69 А
  • Сопротивление открытого канала: 0,07 - 0,198 Ом

Технология Zener-protected SuperMESH™

Технология SuperMESH™ достигнута улучшением и оптимизацией технологии PowerMESH™ основанная на полосковом расположении, кроме улучшенного значения сопротивления канала устройства выполненные по технологии SuperMESH™ обладают высоким значением dv/dt.

Во многих приложениях силовой электроники, таких как сварочные инверторы, системы индукционного нагрева необходимо защищать затвор транзистора от статических разрядов и выбросов напряжения. Для защиты применяют защитные стабилитроны, подключаемые между затвором и «землей» и затвором, и шиной питания. Специально для таких приложений компания STMicroelectronics выпустила серию высоковольтных транзисторов со встроенными защитными элементами. Такие транзисторы полностью защищены от статических разрядов и выбросов напряжения в цепи затвора, которые могут являться следствием переходных процессов.

Характеристики транзисторов выполненных по технологии Zener-protected SuperMESH™-  серия Z :

  • Рабочее напряжение: 400 -1000 В
  • Рабочий ток: 4,4 - 10,5 А
  • Сопротивление открытого канала: 0,65 - 6,25 Ом

Технология STripFET2

Для построения высокоэффективных, высокочастотных синхронных понижающих DC/DC преобразователей востребованы низковольтные транзисторы с очень низким зарядом затвора. Применяются такие преобразователи в мобильных устройствах, телекоммуникационном оборудовании, материнских платах промышленных компьютеров. Специально для таких применений компания STMicroelectronics выпустила серию транзисторов STripFET2. В отличие от похожей технологии Trench, применяемую такими производителями как INF и IRF технология STripFET2 позволяет получить транзисторы с лучшим соотношением малого заряда затвора и низкого сопротивления канала.

Характеристики транзисторов выполненных по технологии STripFET2 -  серия NF:

  • Рабочее напряжение: 30 -200 В
  • Рабочий ток: 15 - 120 А
  • Сопротивление открытого канала: 0,0032 - 0,115 Ом
  • Наименование
    К продаже
    Цена от
Наличие:
1 710 шт.
Под заказ:
5 398 шт.
Цена от:
25,42
Наличие:
582 шт.
Под заказ:
2 950 шт.
Цена от:
43,88
Наличие:
302 шт.
Под заказ:
1 140 шт.
Цена от:
62,69
Наличие:
30 шт.
Под заказ:
2 236 шт.
Цена от:
597,89
Наличие:
259 шт.
Под заказ:
2 950 шт.
Цена от:
190,59
Наличие:
122 шт.
Под заказ:
850 шт.
Цена от:
62,68
Наличие:
752 шт.
Под заказ:
0 шт.
Цена от:
21,62
Наличие:
375 шт.
Под заказ:
3 566 шт.
Цена от:
55,26
Наличие:
706 шт.
Под заказ:
0 шт.
Цена от:
82,85
Наличие:
253 шт.
Под заказ:
0 шт.
Цена от:
139,61
Наличие:
786 шт.
Под заказ:
2 500 шт.
Цена от:
21,49
Наличие:
3 333 шт.
Под заказ:
237 шт.
Цена от:
38,10
Наличие:
3 154 шт.
Под заказ:
141 498 шт.
Цена от:
26,89
Наличие:
678 шт.
Под заказ:
0 шт.
Цена от:
14,72
Наличие:
284 шт.
Под заказ:
6 140 шт.
Цена от:
34,49
Наличие:
9 шт.
Под заказ:
17 936 шт.
Цена от:
48,90
Наличие:
510 шт.
Под заказ:
1 000 шт.
Цена от:
42,45
Наличие:
962 шт.
Под заказ:
12 525 шт.
Цена от:
114,24
Наличие:
1 841 шт.
Под заказ:
12 500 шт.
Цена от:
25,18
Наличие:
2 184 шт.
Под заказ:
5 000 шт.
Цена от:
21,49
Наличие:
1 693 шт.
Под заказ:
12 500 шт.
Цена от:
25,71
Наличие:
0 шт.
Под заказ:
2 500 шт.
Цена от:
39,81
Наличие:
1 540 шт.
Под заказ:
11 680 шт.
Цена от:
16,96
Наличие:
287 шт.
Под заказ:
2 500 шт.
Цена от:
49,51
Наличие:
1 094 шт.
Под заказ:
0 шт.
Цена от:
6,12
Наличие:
2 929 шт.
Под заказ:
0 шт.
Цена от:
6,93
Наличие:
494 шт.
Под заказ:
1 596 шт.
Цена от:
66,14
Наличие:
1 057 шт.
Под заказ:
6 090 шт.
Цена от:
25,69
Наличие:
264 шт.
Под заказ:
600 шт.
Цена от:
124,20
Наличие:
547 шт.
Под заказ:
0 шт.
Цена от:
57,55
Наличие:
236 шт.
Под заказ:
8 000 шт.
Цена от:
11,28
Наличие:
2 911 шт.
Под заказ:
3 000 шт.
Цена от:
7,65
Наличие:
104 шт.
Под заказ:
3 000 шт.
Цена от:
79,82
Наличие:
255 шт.
Под заказ:
3 000 шт.
Цена от:
51,51
Наличие:
126 шт.
Под заказ:
0 шт.
Цена от:
49,99
Наличие:
229 шт.
Под заказ:
0 шт.
Цена от:
53,79
Наличие:
222 шт.
Под заказ:
0 шт.
Цена от:
8,29
Наличие:
245 шт.
Под заказ:
0 шт.
Цена от:
21,61
Наличие:
263 шт.
Под заказ:
0 шт.
Цена от:
13,02
Наличие:
2 098 шт.
Под заказ:
15 000 шт.
Цена от:
25,69
Наличие:
291 шт.
Под заказ:
0 шт.
Цена от:
97,80
Наличие:
277 шт.
Под заказ:
0 шт.
Цена от:
32,07
Наличие:
41 шт.
Под заказ:
0 шт.
Цена от:
38,79
Наличие:
1 887 шт.
Под заказ:
7 500 шт.
Цена от:
18,50
Наличие:
13 шт.
Под заказ:
0 шт.
Цена от:
83,23
Наличие:
261 шт.
Под заказ:
26 000 шт.
Цена от:
47,60
Наличие:
416 шт.
Под заказ:
5 200 шт.
Цена от:
25,45
Наличие:
16 шт.
Под заказ:
0 шт.
Цена от:
101,72
  • Производитель
    Корпус
    Описание
STM
TO-220
Полевой транзистор, 600 В, 9 А
STM
TO-220
Полевой транзистор, N-канальный, 200 В, 15 А, 0.15 Ом
STM
TO-247
Полевой транзистор, N-канальный, 800 В, 10.5 А, 190 Вт
STM
TO-247
Полевой транзистор, N-канальный, 650 В, 69 А, 400Вт
STM
TO-220
Полевой транзистор, N-канальный, 650 В, 17 А, 125 Вт
STM
TO-220
Полевой транзистор, N-канальный, 30 В, 120 А
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 100 В, 50 А
STM
TO-220
Полевой транзистор, N-канальный, 75 В, 120 А
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 650 В, 24 А, 0.119 Ом
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 650 В, 27 А, 0.098 Ом
STM
DPAK/TO252
Полевой транзистор, N-канальный, 30 В, 80 А, 2.8 мОм
STM
TO-220
Полевой транзистор, N-канальный, 40 В, 120 А
STM
DPAK/TO252
Полевой транзистор, N-канальный, 60 В, 24 А, 0.032 Ом, 60 Вт
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 525 В, 10 А
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 100 В, 110 А
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 500 В, 17 А
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 40 В, 160 А
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 200 В, 75 А, 190Вт
STM
DPAK/TO252
Полевой транзистор, N-канальный, 1000 В, 70Вт
STM
DPAK/TO252
Полевой транзистор, N-канальный, 75 В, 40 А
STM
DPAK/TO252
Полевой транзистор, N-канальный, 55 В, 65 А
STM
DPAK/TO252
Полевой транзистор, N-канальный, 55 В, 65 А
STM
TO-220
Полевой транзистор, N-канальный, 100 В, 15 А
STM
TO-220
Полевой транзистор, N-канальный, 60 В, 120 А
STM
TO-220
Полевой транзистор, N-канальный, 620 В
STM
TO-220
Полевой транзистор, N-канальный, 620 В
STM
TO-220
Полевой транзистор, N-канальный, 200 В, 40 А
STM
TO-220
Полевой транзистор, N-канальный, 400 В, 5.4 А, 70Вт
STM
TO-247
Полевой транзистор, N-канальный, 950 В, 10 А, 190W
STM
D2PAK/TO263
Полевой транзистор, N-канальный, 500В 17А 190Вт
STM
SOT-223
Полевой транзистор, N-канальный, 400 В, 1.8 А
STM
SOT23-3
Полевой транзистор, N-канальный, 20 В, 2.3А, 0.35 Вт
STM
TDSON-8 FL
Полевой транзистор, N-канальный, 80 В, 130 А, 0.0046 Ом
STM
PowerFLAT 8x8
Полевой транзистор, N-канальный, 600 В, 10 А
STM
TDSON-8 FL
Полевой транзистор, N-канальный, 40 В, 140 А
STM
PowerFLAT 8x8
Полевой транзистор, N-канальный, 650 В
STM
PowerFLAT 3.3x3.3
Полевой транзистор, -60 В
STM
TDSON-8 FL
Полевой транзистор, N-канальный, 75 В, 40 А
STM
PowerFLAT 2x2
Полевой транзистор, N-канальный, 30 В
STM
TDSON-8 FL
Полевой транзистор, 40 В, 70 А
STM
TDSON-8 FL
Полевой транзистор, N-канальный, 800 В, 3 А, 42W
STM
TDSON-8 FL
Полевой транзистор, N-канальный, 75 В, 80 А
STM
DPAK/TO252
Полевой транзистор, N-канальный, 600 В, 3.3 А
STM
DPAK/TO252
Полевой транзистор, N-канальный, 525 В, 5 А
STM
TO-220F
Полевой транзистор, N-канальный, 500 В, 14 А, 30 Вт
STM
TO-220
Полевой транзистор, N-канальный, 40 В, 80 А
STM
TO-220F
Полевой транзистор, N-канальный, 500 В, 4.4 А, 25 Вт
STM
TO-247
Полевой транзистор, N-канальный, 600В 20А 140Вт
