Тринисторы STMicroelectronics со сверхчувствительными входами управления
В схемах управления мощными лампами, контакторами, двигателями нередко встречаются различного типа тринисторы*. Зачастую из-за маломощного управляющего элемента приходится использовать дополнительные элементы, что приводит к увеличению габаритов печатной платы и сложности её трассировки.
Идя навстречу разработчикам аппаратуры, компания STMicroelecronics разработала и вывела на рынок электроники тринисторы (SCR) со сверхчувствительными входами управления. Малые габариты и различные способы монтажа открывают широкие перспективы использования данных приборов, например, в схемах защиты оборудования при аварийных замыканиях на «землю», в схемах защиты источников питания методом шунтирования входа, в схемах управления зажиганием в качестве ключевого элемента (см. AppNote en.CD00003947.pdf) и других.
Кроме рабочего напряжения VDRM и чувствительности входа IGT выделяют ещё несколько важных параметров, учитываемых при разработке схемы:
- Эффект dU/dt, когда при подаче напряжения прямой полярности на анод и катод тиристора со скоростью более некоторой критической dU/dt> dUкрит/dt произойдёт открытие p-n-p-n структуры. Данный эффект ограничивает использование тиристоров в высокочастотных схемах, хотя иногда применяется для управления тиристором.
- Эффект di/dt, определяющий скорость нарастания прямого тока через тиристор в прямом направлении (в открытом состоянии). Если ток будет возрастать со скоростью более некоторой критической di/dt > diкрит/dt, то произойдёт разрушение структуры и выход тиристора из строя, поэтому обязательным условием применения тринисторов является ограничение проходящего через открытый прибор прямого тока.
В настоящее время доступны к заказу следующие высокочувствительные тринисторы со следующими параметрами (эффект di/dt 50 А/мкс):
Наименование |
Корпус |
Рабочее напряжение VDRM, В |
Рабочий ток IT(RMS), А |
Чувствительность входа IGT, мкА |
Эффект dU/dt, В/мкс |
---|---|---|---|---|---|
X00602MA 2AL2 |
TO-92 |
600 |
0,8 |
15…200 |
25 |
X00602MA 5AL2 |
TO-92 |
600 |
0,8 |
15…200 |
25 |
X0202MA 1BA2 |
TO-92 |
600 |
1,25 |
200 |
10 |
X0202MA 2BL2 |
TO-92 |
600 |
1,25 |
200 |
10 |
X0202MN 5BA4 |
SOT-223 |
600 |
1,25 |
200 |
10 |
X0202NN 5BA4 |
SOT-223 |
800 |
1,25 |
200 |
10 |
X0202NUF |
SMBflat-3L |
800 |
1,25 |
200 |
10 |
X0205NA 1BA2 |
TO-92 |
800 |
1,25 |
20…50 |
15 |
X0402MF 1AA2 |
TO-202 |
600 |
4 |
200 |
15 |
X0402NF 1AA2 |
TO-202 |
800 |
4 |
200 |
15 |
X0403DF 1AA2 |
TO-202 |
400 |
4 |
20…200 |
20 |
X0403MF 1AA2 |
TO-202 |
600 |
4 |
20…200 |
20 |
X0405MF 1AA2 |
TO-202 |
600 |
4 |
20…50 |
10…15 |
X0405NF 1AA2 |
TO-202 |
800 |
4 |
20…50 |
10…15 |
Упаковка: 2AL2 – коробка, 5AL2 – лента на барабане (TO-92), 1AA2 и 1BA2 – россыпью в пакете, 2BL2 – лента в коробке, 5BA4 – лента на барабане (SOT-223), « » – лента на барабане (SMBflat-3L)

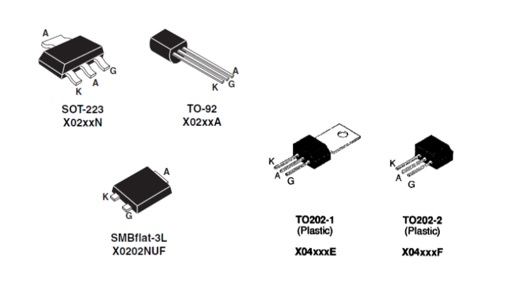

Внешний вид корпусов:
*Довольно часто происходит путаница в названиях: тиристоры и тринисторы. Напомним, что тиристорами называется группа электронных элементов, содержащих в своем составе 3 p-n перехода, в которую входят динисторы (англ.: DIAK), тринисторы (англ.: SCR) и симисторы (англ.: TRIAK). Динисторы не имеют вывода управления, тринисторы имеют вывод управления по катоду или аноду и проводят ток только при положительных (или отрицательных) значениях вольт-амперной характеристики (ВАХ), симисторы имеют симметричную характеристику и проводят ток как при положительных , так и при отрицательных значениях ВАХ. Рассматриваемые тринисторы при отрицательных значениях напряжения ток не проводят.
-
