О помехах и не только…X- и Y-конденсаторы

11 июля 2018 г.

Проблема электромагнитной совместимости и электромагнитных помех становится с каждым годом актуальнее. Связано это в первую очередь с увеличением числа потребителей и изменением схемотехники источников питания. Причем происходит как количественный рост (увеличение уровня помехи), так и качественный (меняется ее спектр). Помехи, как физическое явление присутствовали в электрических сетях всегда. Если раньше основным источником были коллекторные электродвигатели, с неизбежным искрообразованием на щетках, то сегодня – это импульсные источники питания с характерными для них ключевыми каскадами.

Как известно, помехи возникающие при работе устройства бывают двух видов: дифференциальные – когда ток помехи протекает в питающих проводах в разных направлениях и синфазные, когда ток помехи протекает в одну сторону, то есть дифференциальная помеха – это помеха между двумя проводами питания, а синфазная – между проводами питания и землей. Чтобы снизить влияние на электрическую сеть, между источником и потребителем устанавливается фильтр, типовая схема которого показана на рисунке слева.

Дифференциальные помехи в этой схеме подавляются дросселями Ld и конденсатором Сх, а синфазные помехи – дросселем Lc и конденсаторами Cy.

Остановимся подробнее на особенностях этих конденсаторов и попытаемся разобраться в том, зачем они нужны и чем отличаются от «просто конденсаторов».

Начнем с дифференциальной помехи.

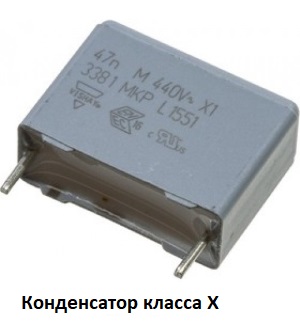

Для её подавления используются конденсаторы класса X. Само название X происходит от английского “across-the-line”, буква X похожа на крест (“cross”). На рисунке это конденсатор – Cх.

К конденсаторам данного класса предъявляются повышенные требования – они должны выдерживать максимально допустимые в сети электропитания всплески, не загораться при выходе из строя и не поддерживать горение.

Сейчас используются два основных подкласса X-конденсаторов – X1 и X2:

Основные свойства конденсаторов типа Х

Подкласс	Пиковое тестовое напряжение (Up), кВ	Область применения
Х1	2.5 < Up ≤ 4.0	Трехфазные сети
Х2	Up ≤ 2.5	Общее применение

X1 – используются в промышленных устройствах, подключаемых к трехфазной сети. Эти конденсаторы гарантированно выдерживают всплеск напряжения не менее 4кВ.
X2 – самый распространенный подкласс конденсаторов. Используется в бытовых приборах с номинальным напряжением сети до 250В, выдерживают всплеск до 2.5кВ.

Величина ёмкости X-конденсаторов варьируется от 0.1мкФ до 1мкФ. Для каждого конкретного случая она рассчитывается в зависимости от потребляемой мощности нагрузки и уровня помех в линии. Как правило, противофазная составляющая комплексной помехи — это напряжение помехи между фазой и нейтралью.

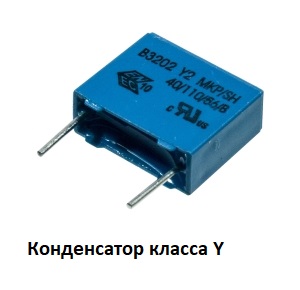

Для подавления синфазной помехи применяется конденсатор класса Y - CY. Схема их включения напоменает букву Y. Отсюда и название класса таких конденсаторов.

В качестве примера появления синфазной помехи рассмотрим структурную схему AC/DC преобразователя.

Все гальванически развязанные AC/DC преобразователи напряжения имеют в своём составе трансформатор. Ему присущ такой существенный недостаток, как паразитная межобмоточная ёмкость (Спар). Так как силовой ключ преобразователя напряжения гальванически связан с входным напряжением, а частота преобразования составляет порядка нескольких десятков килогерц, то величина сопротивления паразитной ёмкости трансформатора на этой частоте мала и будет являться причиной появления синфазной помехи на выходе, на обоих проводах сразу. В некоторых случаях напряжение помехи может достичь опасных для человека величин. Ток синфазной помехи обязательно отводится в провод заземления.

Для подавления синфазной помехи применяются конденсаторы – СY - конденсаторы класса Y. Ток синфазной помехи, который просочился через паразитную ёмкость трансформатора на выход устройства, стекает по более короткому пути в нейтраль через помехоподавляющие конденсаторы и исключает воздействие на выходные цепи.

Обратим внимание на то, что в данном случае конденсаторы CY связывают один из проводов питающей сети с выходом преобразователя. Это накладывает дополнительные требования к конденсаторам по его надёжности. Конденсаторы класса Y предназначены для работы в тех местах, где выход их из строя угрожает безопасности людей.

Конденсаторы класса Y – типа делятся на 2 основных подкласса:

Основные свойства конденсаторов типа Y

Подкласс	Пиковое тестовое напряжение (UP), кВ	Номинальное переменное напряжение (UR), В
Y1	UP ≤ 8.0	UR ≥ 250
Y2	UP ≤ 5.0	150 ≤ UR ≤ 250

Y1 – Работают при номинальном сетевом напряжении более 250В и выдерживают импульсное напряжение до 8кВ
Y2 – Самый популярный тип, может быть использован при сетевом напряжении до 250В и выдерживает импульсы до 5кВ.

Подведем итог:

Конденсаторы класса Y можно использовать вместо конденсаторов класса X, но нельзя использовать конденсаторы класса X вместо конденсаторов класса Y.
Конденсаторы класса Y имеют обычно намного меньшую ёмкость, чем конденсаторы класса X.
Если для конденсаторов класса X типа чем больше ёмкости, тем лучше, то ёмкость конденсаторов класса Y нужно выбирать как можно меньшей. Типовое значение обычно не превышает 2.2нФ.
Если на конденсаторе присутствует обозначение X и Y, то возможно его применение для подавления противофазных и синфазных помех.

На сегодняшний день в группе компаний «Промэлектроника» конденсаторы классов X и Y широко представлены продукцией таких ведущих фирм, как Epcos и Vishay, Murata.

Примеры расшифровки партнамберов Epcos	Примеры расшифровки партнамберов Vishay	Примеры расшифровки партнамберов Murata
