Интеллектуальные ключи VIPower производства STMicroelectronics

Группа компаний Промэлектроника
22.11.2018
Интеллектуальный ключ — это элемент, устанавливаемый между выводом микроконтроллера и силовой нагрузкой. В состав интеллектуального силового ключа (IPS-Intelligent Power Switch), как правило, кроме собственно ключевого элемента (MOSFET), входят логический элемент управления, драйвер, блок диагностики, устройства защиты от перегрузки по току и перегрева. Такая структура устройства обусловлена тем, что во многих приложениях, от IPS напрямую зависит безопасность системы в целом.

По схеме подключения нагрузки IPS делятся на две группы:

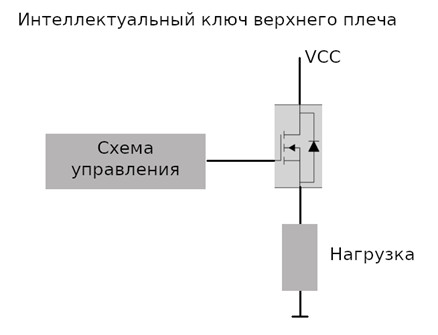

1. Верхнего плеча, когда нагрузка включена между выходом ключа и землей
2. Нижнего плеча, когда нагрузка одним выводом соединена с положительным проводом питания.

Типы интеллектуальных ключей (IPS):
Интеллектуальные силовые ключи верхнего плеча (IPS Hight Side), являются самыми распространенным классом в линейке поставок компании ST Microelectronics.
Особенностью IPS изготовленных по запатентованной STM технологии VIPower является выполнение столь разных устройств как силовые транзисторы, логика управления, драйверы и системы самодиагностики и защиты на одной подложке.
Наиболее «продвинутые» модели снабжены схемой диагностики нагрузки, которая может быть как аналоговой, и формировать на выходе CS (current sense) сигнал пропорциональный току в нагрузке, так и цифровой.

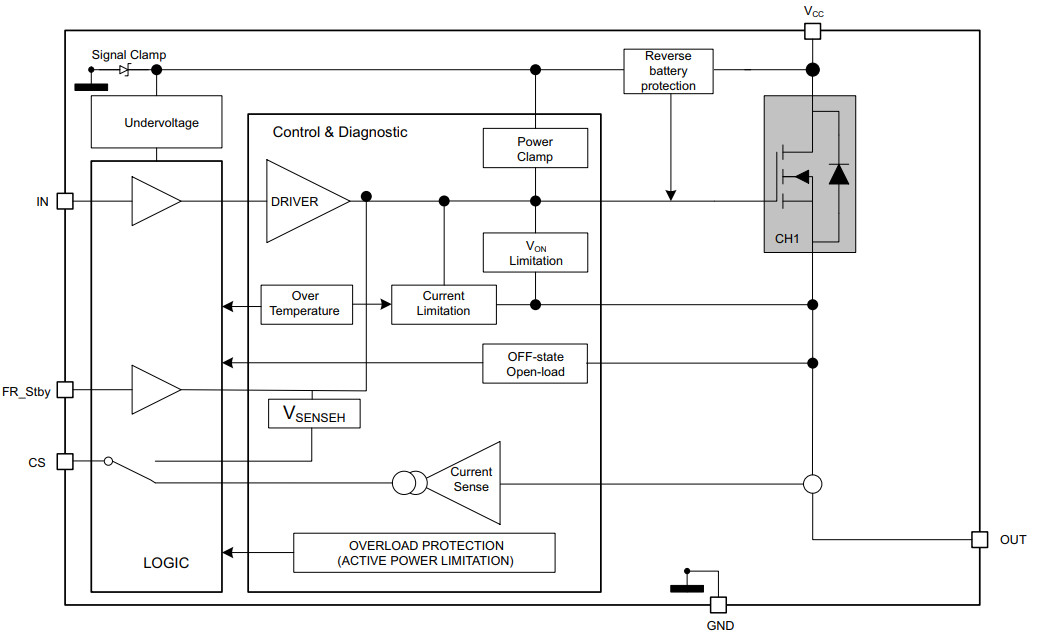

Типовая структурная схема IPS выглядит следующим образом:

Сегодня IPS получили широчайшие применение в автомобильной электронике благодаря своей высочайшей надежности и используются в приводах дверных замков и зеркал, насосах стеклоомывателей, схемах управления освещением.

Силовые ключи так же используются в качестве замены электромагнитным реле. Кроме того, благодаря своему высокому быстродействию, до 50 кГц силовые ключи ST могут применяться в ШИМ для управления скоростью вращения электродвигателя.

В настоящее время линейка IPS STM содержит позиции со следующими параметрами:
  • Количество каналов от 1 до 8
  • Номинальное напряжение 12 – 70 В
  • Номинальный ток нагрузки до 130А
  • Сопротивление открытого канала выходного MOSFET от 3 мОм
Основные особенности IPS STMicroelectronics:
  • Защита от короткого замыкания и перегрузки по току
  • Защита от понижения напряжения и перенапряжения
  • Очень низкий ток питания
  • Диагностический выход
  • Защита от перегрева
  • Обнаружение обрыва нагрузки
Компания «Промэлектроника» предлагает на выбор более 200 позиций интеллектуальных силовых ключей производства STMicroelectronics, ознакомиться с полным ассортиментом Вы можете перейдя по тут . Часть предлагаемого ассортимента IPS показана в таблице.
