Новое поступление на склад реле TE Connectivity
Электромагнитные реле AXICOM давно известны на рынке электронных компонентов и отлично зарекомендовали себя, прежде всего, в телекоммуникационном, автомобильном и медицинском оборудовании, но также и в другой технике – от бытовой до аэрокосмической. Бренд принадлежит концерну TE Connectivity (лучше известному российским потребителям под старым названием Tyco Electronics) – общепризнанному лидеру в своей отрасли с полумиллионом наименований в каталоге и 15-миллиардным оборотом.
Серия P2 V23079 – одна из наиболее популярных благодаря надёжности, небольшим габаритам и энергопотреблением катушки всего 0,14 Вт для удержания двух групп достаточно мощных переключающих контактов, допускающих (не считая переходного процесса) ток до 5 А и напряжение 1500 В (пиковое повторяющееся – до 2500, рекомендуемое рабочее – до 250). Изоляция между катушкой и контактами выдерживает до 2,5 кВ (импульс 2/10 мкс).
В серию входит 3 типа реле:
- сигнальное без фиксации (постоянное энергопотребление для удержания контактов в переключенном состоянии);
- поляризованное с 1 обмоткой (2 устойчивых состояния, переключение – импульсами различной полярности);
- поляризованное 2-обмоточное (есть возможность полностью разделить включающую и отключающую цепь).
Партнамбер | Наименование | Конфигурация контактных групп* | Напряжение обмотки, VDC | Номинальный коммутируемый ток, А | Мощность обмотки, mW | Способ монтажа | Тип реле |
---|---|---|---|---|---|---|---|
4-1393788-8 | V23079C1103B301 | DPDT | 12 | 2 | 70 | TH | поляризованное, 1 обмотка |
4-1393788-1 | V23079B1208B301 | DPDT | 3 | 2 | 140 | TH | поляризованное, 2 обмотки |
6-1393788-8 | V23079E1201B301 | DPDT | 5 | 2 | 140 | SMD | поляризованное, 2 обмотки |
3-1393788-3 | V23079B1201B301 | DPDT | 5 | 2 | 140 | TH | поляризованное, 2 обмотки |
3-1393788-6 | V23079B1203B301 | DPDT | 12 | 2 | 140 | TH | поляризованное, 2 обмотки |
1-1393788-1 | V23079A1003B301 | DPDT | 9 | 2 | 140 | TH | сигнальное |
5-1393788-7 | V23079D1003B301 | DPDT | 12 | 2 | 140 | SMD | сигнальное |
5-1393788-8 | V23079D1005B301 | DPDT | 24 | 2 | 140 | SMD | сигнальное |
1-1393788-6 | V23079A1005B301 | DPDT | 24 | 2 | 140 | TH | сигнальное |
5-1393788-5 | V23079D1001B301 | DPDT | 5 | 2 | 140 | SMD | сигнальное, длинные выводы |
* DPDT- две контактных группы на переключение

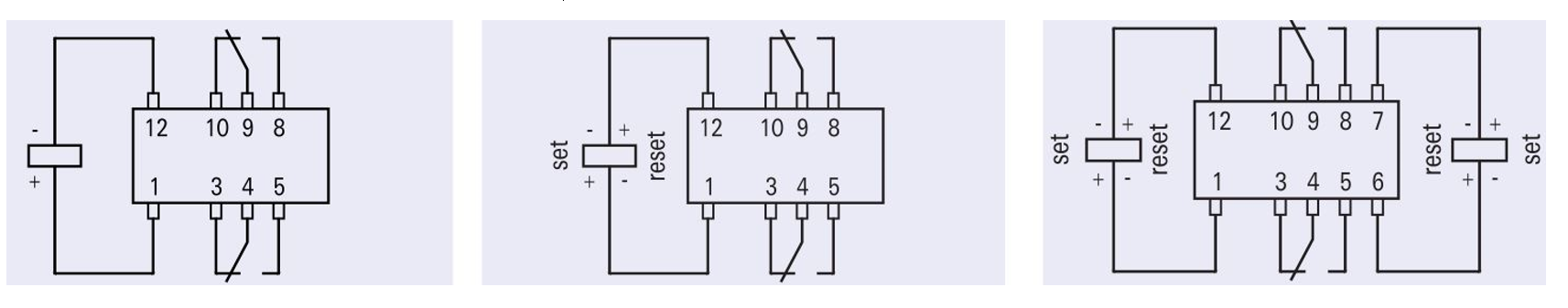

Все модели серии выпускаются в пластиковых корпусах формата DIP-12 высотой около 10 мм с классом горючести V-0 и допустимой температурой окружающей среды 85 °С. Выводы могут быть прямыми (исполнение ТНТ), загнутые для планарного монтажа аналогично корпусу SO-12 (исполнение SMT-S) и такие же удлинённые (SMT-L). Вторая пара выводов отсутствует, отделяя катушку от контактных групп, а шестая присутствует только в 2-обмоточных моделях:
