Эффективная комплексная защита оборудования от компании BOURNS
Системы связи подвержены повреждениям от скачков напряжения, возникающих на линиях и порожденных теми или иными причинами разрядами статического электричества, наводками от внешних источников или переходными процессами, например, при включении/выключении мощных индуктивных нагрузок. И чтобы в подобных условиях найти оптимальное решение разработчику приходится балансировать между стоимостью системы защиты, надежностью таких систем в местах эксплуатации, электромагнитной совместимостью (ЭМС) и обеспечением целостности сигнала.
В ответ на требования рынка, компании BOURNS освоила и предлагает целый ряд продуктов, предназначенных для защиты оборудования от самых разных воздействий. Среди них можно выделить следующие:
Устройства защиты от перенапряжения
- Семейство газовых разрядников (Gas Discharge Tubes, GDT), которые создают квазикороткое замыкание по линии, когда при перенапряжении достигается ионизация наполняющего их газа, после чего они возвращаются к состоянию высокого импеданса. Эти надежные устройства имеют самый высокий рейтинг по импульсному току в сочетании с малой собственной емкостью, что делает их очень привлекательными для защиты, как линий «старых» технологий, так и современных высокоскоростных цифровых линий.
- Семейство устройств на основе тиристоров TISP®, которые сначала ограничивают напряжение в линии, а затем переключаются в проводящее состояние при низком напряжении. После скачка напряжения, когда ток падает ниже тока удержания, устройство возвращается в исходное состояние высокого импеданса.
- Семейство диодов подавления переходных напряжений (Transient Voltage Suppressor, TVS), действующих за счет быстрого перехода от высокого импеданса к нелинейной характеристике сопротивления, ограничивающей скачки напряжения. TVS-диоды являются универсальными продуктами широкого назначения, поскольку они малогабаритные, обеспечивают быстрое и хорошо контролируемое напряжение ограничения, однако большинство из них обладает относительно высокой емкостью и низким уровнем поглощения, что ограничивает максимальный импульсный ток. Однако, TVS-диоды находят самое широкое применение и выигрывают по сравнению с обычными диодами и тем более со стабилитронами.
Устройства защиты от недопустимых токов
- Хорошо известные разработчикам и не нуждающиеся в особой рекламе полимерные самовосстанавливающиеся предохранители Multifuse®. Они представляют собой полимерные термисторы с положительным коэффициентом (Polymer Positive Temperature Coefficient, PPTC) и имеют самое широкое применение. В условиях большого тока сопротивление такого предохранителя будет увеличиваться на много порядков и оставаться в этом состоянии, обеспечивая непрерывную защиту цепи до устранения неисправности. После устранения неисправности и периода остывания предохранитель вернется в свое нормальное положение с низким сопротивлением.
- Там, где нужно срабатывание без восстановления, хорошим выбором станет семейство Telefuse™ (Telecom Fuses – предохранители для телекоммуникационных линий).Эти устройства представляют собой обычные плавкие предохранители, но заключенные в керамический корпус. Предохранитель нагревается со скоростью, описываемой интегралом Джоуля, - I2t. Как только температура элемента превышает температуру плавления, он испаряется и размыкает цепь. Для разработчиков преимуществом здесь выступает низкое сопротивление таких предохранителей.
Защита от разрядов статического электричества и наведенных перенапряжений
- Семейство защитных устройств от разрядов статического электричества ESD ChipGuard® состоит из многослойных варисторов (multilayer varistor, MLV). Эту серию отличают низкие токи утечки, которые делают данные элементы незаметными при нормальной работе. Переходные электростатические разряды приводят к тому, что устройство ограничивает напряжение, уменьшая свое эффективное сопротивление, и переходит в состояние высокого импеданса после подавления помех. Семейство продуктов ChipGuard® разработано для защиты оборудования, такого как порты связи, в соответствии с требованиями стандарта IEC61000-4-2, Level 4. Кроме того, варисторы этой технологии имеют емкости до 0,05 пФ, например, CG0402MLU / CG0603ML, что позволяет использовать их для защиты самых высокоскоростных цифровых линий. Портативные беспроводные устройства, в частности сотовые телефоны, ноутбуки и планшетные компьютеры, часто имеют порты данных и / или аудио, в которых для защиты от электростатического разряда предусмотрены именно многослойные варисторы ChipGuard.
- Семейство диодных матриц. Изготовленные по технологии тонких пленок на кремниевых пластинах в сочетании с упаковкой в масштабе кристалла (Chip Scale Packaging), такие устройства обычно используются в приложениях для портативной электроники, где заказчик указал конкретную характеристику электрического отклика.
- Объемные силовые металлооксидные (Metal Oxide Varistor MOV) варисторы, выполненные на основе оксида цинка (ZnO) с небольшим содержанием висмута, кобальта, магния и других элементов, образующих микрогранулы. В местах соприкосновения микрогранул варистора возникает эффект проводимости. Поскольку количество гранул в объеме варистора очень велико, абсорбируемая варистором энергия значительно превышает энергию, которая может пройти через единичный p-n переход в диодах. В процессе протекания тока через варистор весь проходящий заряд равномерно распределяется по всему объему. Таким образом, количество энергии, которую способен абсорбировать варистор, напрямую зависит от его объема и может достигать больших величин. Однако такое варисторы подвержены временной деградации.
- Гибридный компонент, сочетающий компактный газовый разрядник с металлооксидным объемным варистором, защит от перенапряжения GMOV™. Это улучшенное решение для защиты, которое помогает преодолеть проблемы деградации и катастрофических сбоев, возникающих в дискретных MOV, в том случае, если они подвержены кратковременным скачкам напряжения или более длительному перенапряжению, превышающему их максимальные номинальные значения. Гибридные варисторы отличаются малой собственной емкостью и могут использоваться не только для защиты линий питания, но и на высокоскоростных линиях данных.
Ниже подробнее рассмотрены наиболее широко используемые элементы защиты коммерчески доступные от компании BOURNS.
TVS-диоды
Рис.1 Структура двухполярного TVS-диода. |
Уже много лет кремниевые TVS-диоды используются в качестве стандартных защитных устройств, часто их путают со стабилитронами, что в корне не верно. TVS-диоды представляют собой твердотельные устройства, выполненные на базе pn-перехода. Они специально разработанные для защиты входов аппаратуры от разрушающего воздействия переходных и наведенных напряжений (рис. 1).
Уровень поглощаемой мощности и импульса тока TVS-диода пропорциональны площади его перехода, поэтому для поглощения высоких переходных токов TVS-диоды сознательно сконструированы с большими поперечными сечениями. Компания BOURNS предлагает диоды для подавления переходных напряжений для защиты от импульсных перенапряжений и электростатических разрядов, соответствующие следующим стандартам: IEC 61000-4-2, IEC 61000-4-4 и IEC 61000-4-5.
Все TVS-диоды компании соответствуют директиве RoHS и стандартам JEDEC, так что с ними легко работать на типовом оборудовании для их захвата и размещения, а плоская конфигурация сводит к минимуму опрокидывание при установке.
В настоящее время у компании есть коммерческие предложения доступны на следующие серии TVS-диодов (таблица 1), а полные данные представлены в соответствующих спецификациях.
Наименование серии |
Пиковая мощность, Вт |
Рабочее пиковое обратное напряжение VRMM, В |
Минимальное напряжение пробоя VBR, В |
Типовая емкость CT при на частоте 1 МГц, пФ |
Корпус |
---|---|---|---|---|---|
SMF4L |
400 |
12 - 58 |
13,3 - 64,4 |
|
SOD - 123FL |
SMF4L-Q |
400 |
12 - 58 |
13,3 - 64,4 |
|
SOD - 123FL |
SMAJ |
400 |
5 - 495 |
6,4 - 522 |
|
SMA |
SMAJ-Q |
400 |
8,5 - 58 |
9,44 - 64,4 |
|
SMA |
SMBJ |
600 |
5 - 495 |
6,4 - 522 |
|
SMB |
SMBJ-Q |
600 |
12 - 58 |
13,3 - 64,4 |
|
SMB |
SMCJ |
1500 |
5 - 495 |
6,4 - 522 |
|
SMC |
SMCJ-Q |
1500 |
12 - 58 |
13,3 - 64,4 |
|
SMC |
SMLJ |
3000 |
5 - 170 |
6,4 - 189 |
|
SMC |
SMLJ-Q |
3000 |
12 - 58 |
13,3 - 64,4 |
|
SMC |
5.0SMDJ |
5000 |
5 - 170 |
6,4 - 189 |
|
SMC |
5.0SMDJ-Q |
5000 |
12 - 43 |
13,3 - 52,8 |
|
SMC |
SM8S-Q |
6600 |
16 - 43 |
17,8 - 47,8 |
|
DO-218 |
SM8SF-Q |
7000 |
24 - 36 |
26,7 - 40,0 |
|
DFN |
P4SMA |
400 |
5,8 - 495 |
6,8 - 550 |
|
SMA |
P6SMB |
600 |
5,8 - 495 |
6,8 - 550 |
|
SMB |
1.5SMC |
1500 |
5,8 - 495 |
6,8 - 550 |
|
SMC |
CD0201-T20C |
|
20 |
22,8 |
10 |
0603 |
CDDFN2-T3.3B |
|
3,3 |
4 В при 1 мА |
13,5 |
DFN2 |
CDDFN2-T5.0LC |
|
5,0 |
7,0 |
0,50 |
SOD323 |
CDSOD323-TxxC |
|
3,3 - 24 |
4,0 - 26,7 |
3 |
SOD323 |
CDSOD323-T12C-DSLQ |
|
12 |
13,3 |
3 |
SOD323 |
CDSOD323-T24C-DSLQ |
|
24 |
26,7 |
3 |
SOD323 |
CDSOD323-TxxC-DSL |
|
12 - 24 |
13,3 - 26,7 |
3 |
SOD323 |
CDSOD323-TxxLC |
|
5,0 - 24 |
6,0 - 26,7 |
1,0 |
SOD323 |
CDSOD323-TxxSC |
|
3,3 - 36 |
4,0 - 40 |
40 - 500 |
SOD323 |
CDSOD323-T05S-Q |
|
5 |
6 |
250 |
SOD323 |
Примечание:
Назначение суффиксов: C - двунаправленный диод; DSL - низкий ток утечки; Q – соответствует требованиям AEC-Q101 (дискретные полупроводниковые компоненты для автомобильного оборудования).
Кроме дискретных TVS-диодов компанией BOURNS предлагаются еще и диодные TVS-матрицы.
Варисторы

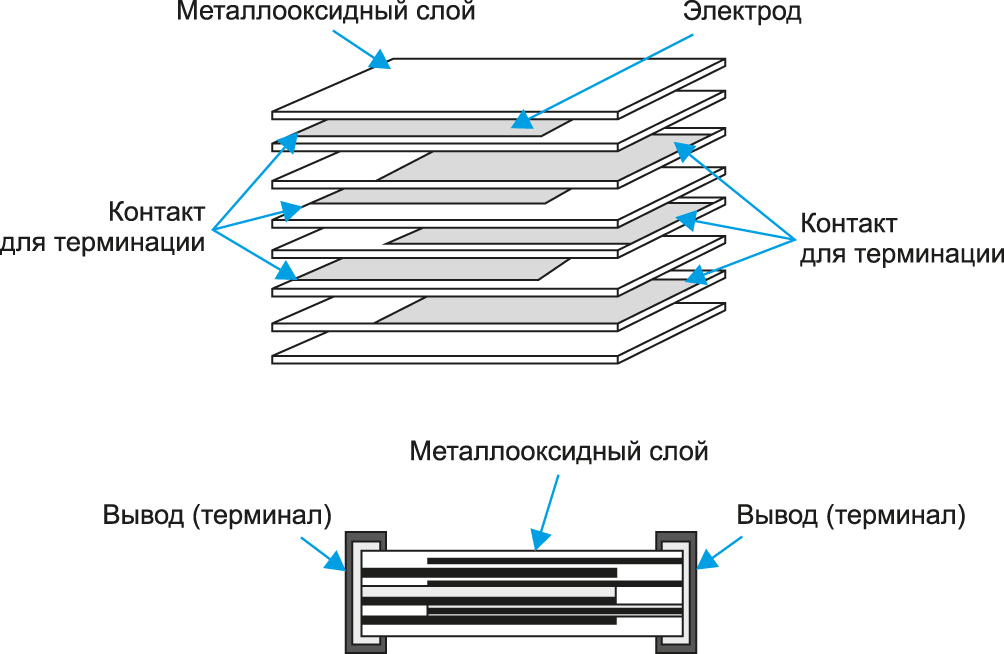

Рис. 2. Многослойный варистор металлооксидный варистор серии ChipGuard компании BOURNS |
Защита от электростатического разряда портов аппаратуры, предлагаемая компанией BOURNS, основана на технологии многослойного варистора (MLV) из оксида цинка ChipGuard (рис. 2). Эта технология обеспечивает отличные электрические характеристики и конкурентное решение для многих приложений требующих защиты от ESD. Многослойные варисторы соответствуют самым высоким регламентам стандартов в части обеспечения помехоустойчивости к высокочастотным наводкам благодаря присущей им высокой линейности вольтамперных характеристик. Они не оказывают воздействия на системные шины, которые их просто не замечают, в то время как полупроводниковые диоды-супрессоры могут вызывать потерю мощности полезного сигнала из-за нелинейности их вольтамперной характеристики и в отдельных случаях оказать влияние на помехоустойчивость.
Многослойный варистор имеет пороговое напряжение, до которого его начальное сопротивление достаточно высокое. По мере увеличения напряжения сопротивление уменьшается с результирующим экспоненциальным увеличением тока. Это позволяет устранить перенапряжение в цепи, которую он защищает, а вся энергия рассеивается в таком защитном устройстве. Как только электрическое возмущение прошло, варистор вернется в свое выключенное состояние с высоким сопротивлением.
Что касается линий передачи, то здесь последовательное сопротивление с емкостью нагрузки создает фильтр первого порядка, замедляющий рост и спад фронтов импульсов. Снижению эффективного последовательного сопротивления помогает разводка печатной платы с более широкими размерами дорожек и утяжелением меди, но наибольшее положительное влияние оказывает уменьшение эффективной емкости. Многослойный варистор CG0603MLC-xxE разработан для обеспечения сверхнизкой емкости 0,05 пФ при минимальном токе утечки. С таким варистором можно строить защиту линий со скоростью передачи 1 Гбит/с и выше. А для коммуникационных приложений с более низкими скоростями до 480 Мбит/с можно рассмотреть использование экономичного семейства CG0603MLD-xxE, которое отличается более высокой максимальной емкостью 5 пФ.
Варисторы серии ChipGuard, предназначенные для защиты входов аппаратуры от ESD, обеспечивают высокую мощность импульсного тока 20 А при воздействии 8/20 мкс даже в сверхмалом форм-факторе 0402. Перечень таких варисторов приведен в таблице 2.
Наименование серии |
Технология |
Номинальное рабочее напряжение, В |
Область применения |
Стандарты |
---|---|---|---|---|
CG0201MLA |
Многослойный варистор |
5,5 |
Общего назначения |
IEC 61000-4-2 |
CG0201MLC |
Тонкопленочный, полимерный |
5,0 |
Общего назначения, высокоскоростные порты, требующие низкой емкости |
IEC 61000-4-3 |
CG0402MLA/ CG0603MLA |
Многослойный варистор |
5,5, 14, 8, 26 |
Общего назначения |
IEC61000-4-2 |
CG0402MLC/ CG0603MLC |
Тонкопленочный, полимерный |
3,3, 5, 12, 24 |
USB 3.0 / USB OTG, HDMI 1.4, DVI или IEEE1394 |
IEC61000-4-2 |
CG0402MLD/ CG0603MLD |
Многослойный варистор |
12 |
10/100 b Ethernet, LAN |
IEC61000-4-2 |
CG0402MLE/ CG0603MLE |
|
12 |
RS232, RS485, USB 1.0, USB 1.1 |
IEC61000-4-2 |
CG0402MLU/ CG0603MLU |
µ-GAP |
3,3, 5, 12, 24 |
USB 3.0 / USB OTG, HDMI 1.4, DVI или IEEE1394 |
IEC61000-4-2 |
CG0805MLA |
Многослойный варистор |
5,5, 18 |
Общего назначения |
IEC61000-4-2 |
CG1206MLC |
Тонкопленочный, полимерный |
12 |
USB 3.0 / USB OTG, HDMI 1.4, DVI или IEEE1394 |
IEC61000-4-2 |
CGA0402MLC/ CGA0603MLC |
Тонкопленочный, полимерный |
5, 12, 24 |
Автомобильные: камеры, датчики, сенсорные экраны и панели, GPS, антенны, USB 3.0, High-Speed высокоскоростные шины |
IEC 61000-4-3, AEC-Q200 |
CGA0603MLA/ CGA0805MLA/ CGA1206MLA |
Многослойный варистор |
16 - 56 |
Автомобильные: камеры, датчики, сенсорные экраны и панели, GPS, антенны, USB 3.0, High-Speed высокоскоростные шины |
IEC 61000-4-3, AEC-Q200 |
Рис.3. Металлооксидные варисторы серии MOV-10D компании BOURNS |
Для защиты линий питания в основном используются объемные метал-оксидные варисторы MOV (рис. 3). Компания BOURNS предлагает такие варисторы диаметром 7 и 10 мм, которые предохраняют устройства от воздействия наведенных перенапряжений, в частности от удара молнии, прямого контакта с цепью электропитания и переходных процессов, связанных с коммутацией индуктивных нагрузок. Эти устройства имеют высокую управляемость по току, высокую способность к поглощению энергии и быстрое время отклика. Перечень таких варисторов приведен в таблице 3.
Наименование серии |
Номинальное напряжение, В |
Допустимое отклонение, % |
Макс. напряжение срабатывания, длительное, В |
Рассеиваемая мощность, Вт |
Макс. время срабатывания, нс |
|
---|---|---|---|---|---|---|
Переменного тока |
Постоянного тока |
|||||
MOV-07DxxxK |
18 – 820 |
±10 |
11 - 510 |
14 - 675 |
0,25 |
25 |
MOV-10DxxxK |
18 – 820 |
±10 |
11 - 510 |
14 - 675 |
0,40 |
25 |
MOV-14DxxxK |
18 - 1800 |
±10 |
11- 1100 |
14 - 1465 |
0,60 |
25 |
MOV-20DxxxK |
18 - 1800 |
±10 |
11- 1100 |
14 - 1465 |
1,00 |
25 |
Компания BOURNS широко известна своими инновационными продуктами и стремится развивать каждую линию в своем портфеле устройств предназначенных для защиты аппаратуры от повреждений, вызванных скачками напряжения, порожденными теми или иными причинами разрядами статического электричества, наводками от внешних источников или переходными процессами, например, при включении/выключении мощных индуктивных нагрузок. Продукты компании предоставляют новую интегрированную компонентную технологию высокой плотности в небольших размерах для высокоскоростных коммуникационных приложений. Важные преимущества для клиентов включают расширенные возможности снижения затрат и повышения производительности для широкого спектра рынков и приложений. В качестве примера на рис. 4 приведено комплексное решение по защите интерфейса RS-485 на элементах компании BOURNS.
Рис. 4. Комплексное решение по защите интерфейса RS-485 на элементах компании BOURNS. |
Наименование | Корпус | Производитель | Розн. маг. | Краткое описание |
---|---|---|---|---|
CDNBS08-T05C | 8-SOIC | BOURNS | - | TVS DIODE 5VWM 13.5VC SMD |
CDSOD323-T03C | SOD-323 | BOURNS | 20 | TVS диод (супрессор), 3.3VWM 7VC, двунаправленный |
CDSOT236-T12C | SOT-23-6 | BOURNS | - | TVS DIODE 12VWM 29.2VC SOT23-6 |
SMAJ15CA | DO-214AC (SMA) | BOURNS | - | TVS DIODE 15VWM 24.4VC SMA |
SMAJ48CA | DO-214AC (SMA) | BOURNS | - | TVS DIODE 48VWM 77.4VC SMA |
CDDFN10-3304N | 10-DFN (3x3) | BOURNS | - | TVS DIODE 3.3VWM 20VC DFN10 |
CDSOD323-T03 | SOD-323 | BOURNS | - | TVS DIODE 3.3VWM 7VC SOD323 |
CDSOD323-T05C | SOD-323 | BOURNS | 40 | TVS DIODE 5VWM 9.8VC SOD323 |
CDSOD323-T12SC | SOD-323 | BOURNS | - | TVS DIODE 12VWM 19VC SOD323 |
CDSOT23-SM712 | SOT-23-3 | BOURNS | 65 | TVS DIODE 7VWM/12VWM SOT23 |
CDSOT23-SRV05-4 | SOT-23-6 | BOURNS | - | TVS DIODE 5VWM 15VC SOT23-6 |
CM453232-R10ML | 1812 | BOURNS | - | Inductor General Purpose Chip Wirewound 100nH 20% 25.2MHz 35Q-Factor Ferrite 800mA 180mOhm DCR 1812 |
CG0603MLC-05LE | BOURNS | - | ||
CG0603MLC-12E | BOURNS | - | Варистор | |
CG0603MLU-24E | 0603 | BOURNS | - | ESD Suppressor 12V 2-Pin Case 0402(1006Metric) T/R |
CG0603MLA-18KE | 0603 | BOURNS | - | Var MOV 14VAC/18VDC 30A 33V 0603 SMD T/R |
CG0603MLA-26KE | BOURNS | - | Var MOV 20VAC/26VDC 30A 42V 0603 SMD T/R | |
CG0603MLA-5.5ME | BOURNS | - | Var MOV 4VAC/5.5VDC 30A 18V 0603 SMD T/R | |
MOV-10D201K | BOURNS | - |
