Корпуса на DIN-рейку Wieland
Виланд Электрик РУС (входит в группу компаний Промэлектроника) – эксклюзивный представитель Wieland Electric GmbH на територии РФ.
Производство корпусов для установки на DIN-рейку компания Wieland Electric GmbH начала с 1990 года. Изначально они предназначались для выпускаемых компанией релейных и электронных модулей. В результате доработок и усовершенствований этих корпусов инженерами Wieland были предложены рынку 5 серий:
- WieBox
- WEG
- WEB1001/1002
- WieBox WEB
- GST18 Box
Рассмотрим эти серии подробнее.

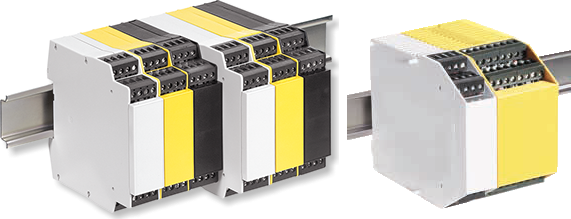

WieBox. Семейство корпусов средних размеров с толщинами 22,5 и 45 мм, способ установки – поперек рейки.
Отличительными особенностями являются компактная конструкция, единые профили корпусов, сравнительно небольшое количество точек подключения. Обладают следующими опциональными возможностями:
- организация подвода заземления к монтажной плате от монтажной рейки при помощи штатного аксессуара;
- возможность поставки корпусов с вентиляционными отверстиями;
- возможность поставки корпусов с отверстиями в боковых панелях для организации конечных приборов шлейфом;
- возможность механического кодирования разъемов.
Корпуса wiebox STANDART/COMPACT

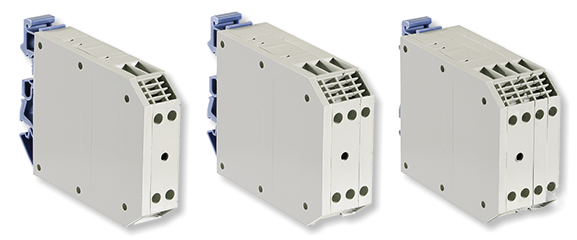

WEG. Корпуса этой серии являются конструктивными предшественниками корпусов серии WieBox. Корпуса предназначены для компактных приборов, количество выводов – до 8, пространственная ориентация – поперек рейки. Отличительной особенностью данной серии корпусов является возможность подключения проводников сечением до 6 мм2
Корпуса WieBox WEG

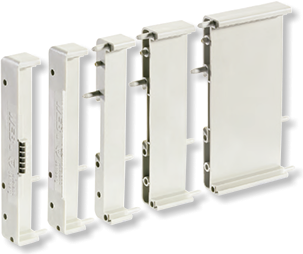

WEB1001/1002. Серия корпусов открытого типа, по сути, представляют собой монтажные основания для обслуживания приборов, представляющих собой прямоугольную печатную плату с односторонним расположением навесных компонентов. Компоненты серии WEB1001 позволяют скомпоновать корпус шириной кратной 22,5 мм (выпускаются концевые сегменты шириной 12,8 и промежуточные шириной 22,5 / 44,8 мм). Концевые сегменты имеют гнезда для маркировки стандартными шильдиками Wieland. Компоненты серии WEB1002 по тому же принципу позволяют скомпоновать корпус шириной от 22 мм и шире с шагом 10 мм.
Корпуса WEB1001/1002

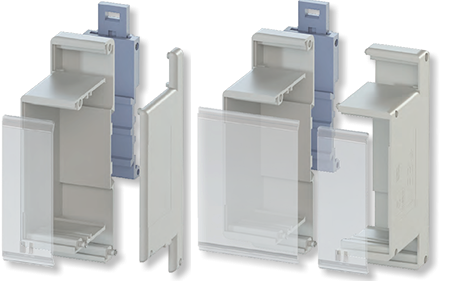

WieBox WEB. Самая популярная серия корпусов от Wieland. Корпуса подобного форм-фактора выпускаются десятками профильных компаний, однако корпуса Wieland имеют ряд решений, которые не встречаются у других производителей, несмотря на конструктивную простоту и очевидность.
Отличительные особенности:
- закрытое исполнение корпусов;
- обслуживание одной либо двух печатных плат (этажное расположение);
- обслуживание печатных плат прямоугольной формы;
- монтажные платы могут иметь четыре типоразмера, шириной: 22 / 45 / 67 / 89,6 мм. Кратность 22 мм позволяет легко реализовывать многоканальные типовые изделия (например, установка 1-2-3-4 типовых плат шириной 22 мм).
- прозрачные лицевые крышки позволяют располагать органы индикации непосредственно на печатной плате без подъема их на уровень лицевой панели с её механической доработкой
- открытые участки печатных плат для размещения на них элементов внешней коммутации, что обеспечивает отсутствие необходимости в механической доработке корпуса (выламывания секций / высверливания отверстий для подвода монтажного инструмента)
- возможность поставки как наборами составляющих, так и комплектами
- рекомендованные серии разъемов и клемм для печатных плат из ассортимента Wieland Electric GmbH (серия WieCon)
- возможность подключения внешних проводников при помощи ножевых контактов
- возможность маркировки стандартными шильдиками Wieland.
Корпуса wiebox WEB
GST18 Box. Корпуса этой серии предназначены для установки не на рейку, а на монтажную панель. Внешняя коммутация подразумевает применение контактных групп от разъемов серии GST18 с двух противоположных сторон корпуса с числом полюсов на сторону от 3 до 7. В комплект поставки входят скобы для фиксации подключенных внешних разъемов в сочлененном состоянии. Корпуса ориентированы на решения несложных коммутационных задач.
Корпус wiebox GST18
