Самовосстанавливающиеся предохранители Littelfuse
Одним из параметров, влияющих на потребительские качества изделия, является скорость восстановления работоспособности. Однако учитывая тенденцию миниатюризации изделий, даже замена вышедшего из строя обычного плавкого предохранителя представляет собой пусть небольшую, но проблему, а в случае применения SMD предохранителя, замена «в полевых» условиях становится вообще невозможной. Решить эту проблему можно путем перехода с плавкого предохранителя на самовосстанавливающийся.
Самовосстанавливающийся предохранитель представляет собой терморезистор с положительным ТКС и резко нелинейной характеристикой. В холодном состоянии его сопротивление составляет доли Ома, а при разогреве до температуры «срабатывания» сопротивление лавинообразно возрастает до значений, практически эквивалентных обрыву цепи. Рост температуры происходит за счет протекающего по прибору тока и чем выше ток, тем сильнее и быстрее происходит нагрев. После остывания происходит обратный процесс.

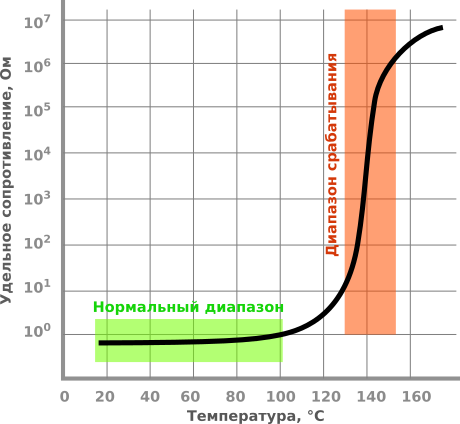

Температурная зависимость удельного самовосстанавливающегося предохранителя показана на рисунке 1
Рис. 1 Зависимость удельного сопротивления от температуры.
На кривой выделены характерные диапазоны состояния предохранителя:
- «Нормальный диапазон». Температура материала ниже 80° С. Сопротивление близко к нулю.
- «Диапазон срабатывания». Температура достигает критического значения, сопротивление быстро возрастает, изменяясь почти по экспоненциальному закону.
Чтобы разогреть материал до температуры срабатывания требуется некоторое время, поэтому ограничение тока в цепи происходит не мгновенно. При малых токах, близких к пороговому, срабатывание может занять несколько секунд, при токах близких к максимально допустимому, доли секунды.
При принятии решения об использовании самовосстанавливающегося предохранителя в качестве элемента защиты цепи необходимо учитывать, что это - инерционный прибор, он не подходит для защиты схем чувствительных к коротким броскам тока. В таких случаях его необходимо применять совместно с другими элементами защиты - супрессорами, варисторами, разрядниками.
Основные серии самовосстанавливающихся предохранителей Littelfuse и их параметры:
- Предохранители для SMD-монтажа
Серия Типоразмер Ток удержания, А Ток срабатывания, А Максимальное напряжение, В LoRho 0402, 0603, 0805, 1206
1210, 1812, 29200.1…7.0 0.3…14 12 0402L 0402 0.1…0.5 0.3…1.0 6 0603L 0603 0.04…0.5 0.12…1.0 6…15 0805L 0805 0.10…1.10 0.3…2.00 6…24 1206L 1206 0.125…2.00 0.29…3.5 6…30 1210L 1210 0.05…2.0 0.15…4 6…30 1812L 1812 0.10…3.0 0.3…5 6…60 2016L 2016 0.30…2.00 0.6…4.2 6…60 2920L 2920 0.30…5.00 0.6…10 6…60 250S 9,4×7,4 мм 0.13 0.26 60 - Предохранители для монтажа в отверстие
Серия Ток удержания, А Ток срабатывания, А Максимальное напряжение, В USBR 0.75…2.50 1.3…5 6/16 16R 2.50…14.00 4.7…23.8 16 30R 0.90…9.00 1.8…18 30 60R 0.10…3.75 0.2…7.5 60 72R 0.20…3.75 0.4…7.5 72 250R 0.08…0.18 0.16…0.65 60 600R 0.15…0.16 0.3…0.32 60
Самовосстанавливающиеся предохранители Littelfuse, поставляемые Промэлектроникой.
Новое поступление представлено в таблице:
1206L016WR
Самовосстанавливающийся предохранитель PTC 0.16A(hold) 0.37A(trip) 30VDC 100A 0.6W 0.3s 1.2Ohm SMD Solder Pad 1206 T/R
1206L150THWR
Самовосстанавливающийся предохранитель PTC 1.5A(hold) 3A(trip) 8VDC 100A 0.8W 0.3s 0.04Ohm SMD Solder Pad 1206 T/R
1812L020/60DR
Самовосстанавливающийся предохранитель PTC 0.2A(hold) 0.4A(trip) 60VDC 40A 0.8W 2s 1.4Ohm SMD
1812L035/30DR
Самовосстанавливающийся предохранитель PTC 0.35A(hold) 0.75A(trip) 30VDC 100A 0.8W 0.15s 0.4Ohm SMD
2920L100PR
Самовосстанавливающийся предохранитель PTC 1.1A(hold) 2.2A(trip) 33VDC 40A 1.5W 0.5s 0.12Ohm SMD
2920L300/15DR
Самовосстанавливающийся предохранитель PTC 3A(hold) 5A(trip) 15VDC 40A 1.5W 20s 0.015Ohm SMD
60R010XPR
Самовосстанавливающийся предохранитель PTC 0.1A(hold) 0.2A(trip) 60VDC 40A 0.38W 4s 2.5Ohm Radial 7.4 X 3.1mm
60R160XF
Самовосстанавливающийся предохранитель PTC 1.6A(hold) 3.2A(trip) 60VDC 40A 1.9W 11.4s 0.09Ohm Radial 15.36 X 3.1mm
SMD250F-2
Самовосстанавливающийся предохранитель PTC 2.5A(hold) 5A(trip) 15V 40A 1.9W 0.035Ohm SMD
