Новинки среди LED-индикаторов Kingbright
Тайваньская компания Kingbright — один из крупнейших "самостоятельных" производителей светодиодов, специализирующаяся на выпуске LED с момента своего основания в 1980 г. В ассортимент их продукции входят:
- выводные и SMD светодиоды;
- сегментные и матричные индикаторы;
- осветительные светодиоды и светодиодные лампы;
- аксессуары для LED — держатели и линзы;
- оптические датчики, оптопары, фототранзисторы и многое другое.
Товары Kingbright отличаются отличным соотношением "цена/качество".
Недавно склад "Промэлектроники" пополнился большой партией разнообразных сегментных и SMD сегментных, матричных и шкальных индикаторов Kingbright. Принципы управления ими в чём-то схожи, поэтому рассмотрим только семисегментные индикаторы.
Семисегментный индикатор представляет собой электронное устройство, предназначенное для отображения символов: арабских цифр и некоторых букв. Возьмём для примера семисегментный трёхразрядный (на 3 цифры) индикатор Kingbright BA56-11CGKWA (рисунок 1)

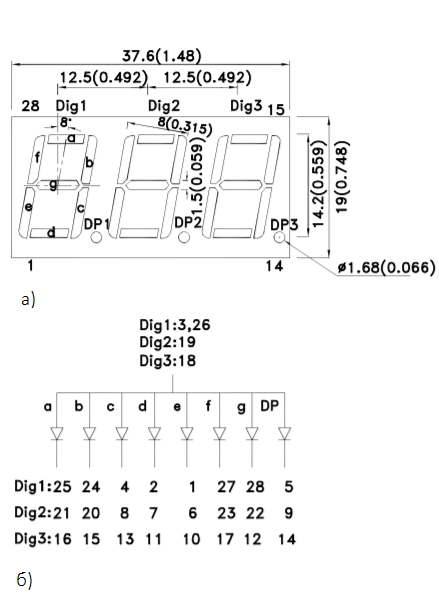

Рисунок 1. Семисегментный индикатор BA56-11CGKWA: а — вид лицевой панели, б — схема одного разряда. Все размеры указаны в миллиметрах (дюймах)
Вывод DP предназначен для точки. На общий анод подаётся положительное напряжение, на нужный катод — отрицательное. В наши дни управление семисегментными индикаторами чаще всего осуществляется при помощи микроконтроллеров, иногда — с использованием ПЛИС/ППВМ.
Матричные индикаторы отличаются от сегментных принципом построения знаков: вместо цифры "8", поделенной на сегменты, знаки "набираются" более гибко — при помощи матрицы светящихся "точек".
Несмотря на распространённость разнообразных ЖК-дисплеев, сегментные, матричные и шкальные индикаторы не сдают позиций благодаря простоте подключения и относительной лёгкости управления. Для многих задач вполне достаточно не требующих внешней подсветки, надёжных и долговечных светодиодных индикаторов.
Перечень новых поступлений индикаторов Kingbright — в таблице:
KA-2214ZGS
Светодиод smd 2,2х1,4мм/зеленый/568нм/500-900мкд/прозрачный/120°
L-59BL/1EGW
Светодиод 5мм с держателем/красный/617нм/12-35мкд - зеленый/568нм/50-100мкд/ белый матовый/30°
KB-F100SURKW
Индикатор шкальный 2хLEDх3,81х19,05мм/красный/630нм/20-60мкд/белый матовый
KB-E100SURKW
Индикатор шкальный 4хLEDх8,89х3,81мм/красный/630нм/40-70мкд/белый матовый
BA04-11SURKWA
3-х разрядный индикатор/10,2мм/красный/630нм/14-24мкд
KCDA04-123
2-х разрядный сегментный индикатор smd 10,16мм/зеленый/570нм/5,6-11мкд/ОА
KCDA56-123
2-х разрядный сегментный индикатор smd 14,22мм/зеленый/570нм/2,2-4,6мкд/ОА
