OLED-дисплеи Winstar OLED-дисплеи Winstar

Тайваньская компания Winstar, основанная в 1998 году, специализируется на производстве дисплеев по технологиям TFT и OLED, а также поставляет аксессуары к ним: сенсорные панели (как резистивные, так и проекционно-ёмкостные), шлейфы подключения дисплеев и разъёмы для них.

OLED-дисплеи медленно, но верно вытесняют традиционные жидкокристаллические, основанные на технологии TFT, в самых разных сферах: от огромных матриц для телевизоров до небольших дисплеев, используемых в основном для индикации (на которых специализируется Winstar). Разберём же преимущества технологии OLED.

OLED (Organic Light Emitting Diode) — органический светодиод. Вместо использования оптических свойств жидких кристаллов в OLED-дисплеях используются полимерные многослойные конструкции, фактически образующие полупроводниковый светодиод (рисунок 1).

Рисунок 1 — Структура пикселя (субпикселя) OLED

OLED-дисплеи заметно превосходят TFT LCD:

  • по контрастности (отношении разности максимальной и минимальной яркости): считается, что чем выше контрастность, тем более чёткое изображение можно получить. В случае индикаторных OLED-дисплеев это действительно так: фактически каждый субпиксель является самостоятельным источником света, а для отображения чёрного цвета он может быть просто выключен (рисунок 2);
  • по углам обзора: цвета практически не искажаются визуально при изменении угла обзора вплоть до 180 градусов, чего не сказать о, например, дисплеях по технологии TN+film (один из наиболее дешёвых и распространённых видов TFT-матриц);
  • по цветопередаче: им не нужна внешняя подсветка, способная несколько искажать цвета, а яркость каждого отдельного элемента может быть скорректирована, чтобы передать больше оттенков;
  • по энергопотреблению: можно считать, что энергопотребление OLED-дисплея прямо пропорционально количеству работающих в данный момент отдельных его элементов.

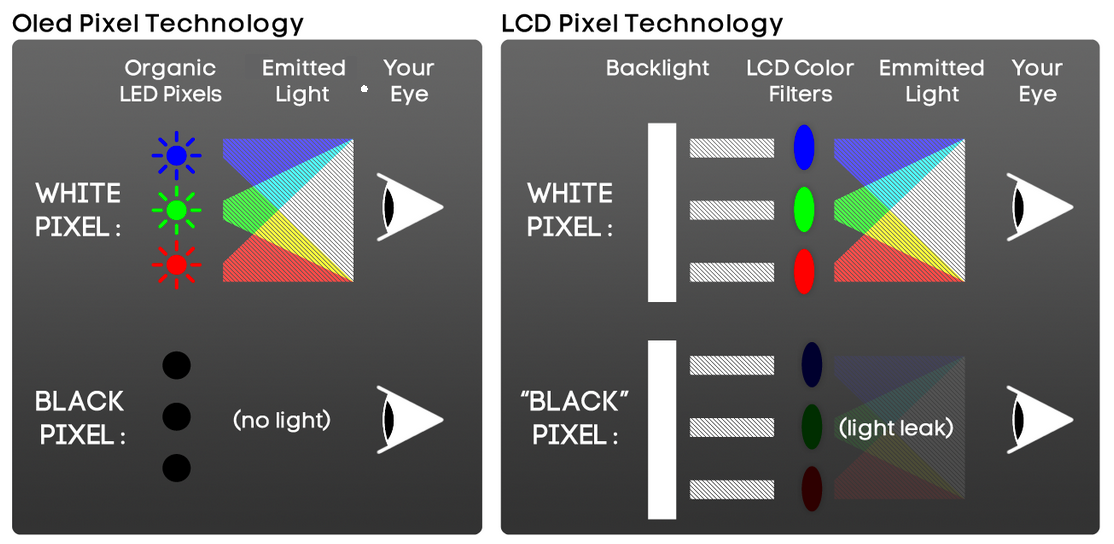

Рисунок 2 — Сравнение OLED и LCD (emitted light — испускаемый свет, backlight — внешняя подсветка)

Есть у OLED и недостатки: надёжность и долговечность. Синие OLED-элементы обладают низким временем наработки на отказ: 5000-10000 ч. Вследствие конструкции OLED-матриц это может привести к выгоранию всего экрана. Поэтому для индикаторных OLED-дисплеев синий цвет обычно не используется. Кроме того, срок службы OLED обратно пропорционален настроенной яркости, поэтому они лучше всего подходят там, где не требуется отображать информацию постоянно в течение длительного времени.

На склад Промэлектроники поступили новые дисплеи OLED от компании Winstar. Обратите внимание: маркировка OLED-дисплеев и индикаторов Winstar начинается с букв WE. Для Вашего удобства мы свели их основные характеристики в таблицу. Также на странице каждого товара доступен даташит от производителя.

Основные характеристкии OLED-дисплеев Winstar
Параметр WEF012864QWPP3N00000 WEG010016CGPP5N00000 WEH001602ELPP5N00000 WEO128128BLPP3N00000 WEO128128BWPP3N00000 WEP012832AWPP3N00000
Форма Прямоугольник Прямоугольник Прямоугольник Круг Круг Прямоугольник
Тип дисплея Графический Графический Символьный Графический Графический Графический
Диагональ, дюйм 2,7 2,4 н/д 1,18 1,18 2,23
Разрешение, пикс. 128х64 100х16 16х2 128х128 128х128 128х32
Линейные размеры модуля, мм 89,7х47,2х3,4 85х36х10 84х44х10 36,98х36,73 36,98х36,73 66,5х35х9
Линейные размеры дисплея*, мм 61,41х30,69 66х16 66х16 32х32 32х32 55,018х13,98
Тип исполнения COG COB COB COG COG COB+PCB
Цвет Белый Зелёный Жёлтый Жёлтый Белый Белый
Контрастность н/д 2000:1 2000:1 н/д н/д 2000:1
Угол обзора, град., мин. н/д 160 160 н/д н/д 160
Время отклика вкл./выкл., мкс н/д 10/10 10/10 н/д н/д 10/10
Интерфейс 4-Wire SPI, I2C, 6800, 8080 8-битный параллельный 6800/8080/SPI 8-битный параллельный 6800, 8080, SPI, I2C 6800, 8080, SPI, I2C 6800, 8080, SPI, I2C
Контроллер н/д WS0010 н/д SSD1327ZB SSD1327ZB SSD1306BZ
Напряжение питания, В 3 5 5 3 3 3

Примечания:

*Размеры области вывода информации, как правило, меньше на 1-2 мм в каждом измерении.

**COG — Chip on Glass (контроллер и шлейф монтируются на стеклянной подложке), COB — Chip on Board (контроллер и шлейф монтируются на печатной плате).

Все новые поступления в таблице:

  • Наименование
    К продаже
    Цена от
WEO128128BWPP3N00000 Круглый OLED 1.18", графич, 128х128, белый
Наличие:
10 шт.
Под заказ:
17 шт.
Цена от:
987,83
WEH001602ELPP5N00000 OLED 16x2, символьный, желтый
Наличие:
31 шт.
Под заказ:
450 шт.
Цена от:
873,93
WEO128128BLPP3N00000 Круглый OLED 1.18", графич, 128х128, желтый
Наличие:
10 шт.
Под заказ:
36 шт.
Цена от:
623,10
WEF012864QWPP3N00000 OLED 2.7", графич, 128х64, белый
Наличие:
2 шт.
Под заказ:
250 шт.
Цена от:
1 434,14
WEP012832AWPP3N00000 OLED 2.23" графический 128х32, белый
Наличие:
15 шт.
Под заказ:
2 шт.
Цена от:
2 014,75
WEG010016CGPP5N00000 OLED 2.4", графич, 100х16, зеленый
Наличие:
34 шт.
Под заказ:
0 шт.
Цена от:
1 013,53
  • Производитель
    Корпус
    Описание
WINSTAR
OLED 1.18" графический, 128х128, COG, белый, интерф. 6800, 8080, SPI,I2C контроллер SSD1327ZB, VDD 3В, -40 ... -80 С
WINSTAR
OLED символьный 16х2 (1602E), COB, желтый, 8-битный паралл. интерфейс, VDD =5В, -40...+80С
WINSTAR
OLED 1.18" графический, 128х128, COG, желтый, интерф. 6800, 8080, SPI,I2C контроллер SSD1327ZB, VDD 3В, -40 ... -80 С
WINSTAR
OLED 2.7" графический с рамкой, 128x64, COG, белый, 89,7 х 47,2 мм, интерфейс 6800, 8080, SPI, I2C, -40...+80 С
WINSTAR
OLED 2,23" графический на плате, 128х32, COG+PCB, белый, интерф. 6800, 8080, SPI,I2C контроллер SSD1306BZ, VDD 3В, -40 ... -80 С
WINSTAR
OLED 2,4" графический, 100х16, зеленый, 8-битный паралл. интерфейс 6800/8080/SPI, контроллер WS0010, VDD = 5В, -40...+80С
