Варисторы Epcos
Epcos AG — когда-то один из крупнейших европейских производителей пассивных комплектующих ("дитя" Siemens и Matsushita), в наши дни входящий в состав корпорации TDK под названием TDK-Electronics. В ассортимент продукции Epcos входят конденсаторы, резисторы, сердечники для индуктивных приборов, фильтры и другие широко применяемые электронные компоненты — к примеру, варисторы.
Варистор — это электронный прибор, сопротивление которого нелинейно зависит от подаваемого на него напряжения. Общий вид вольт-амперной характеристики варистора представлен на рисунке 1.

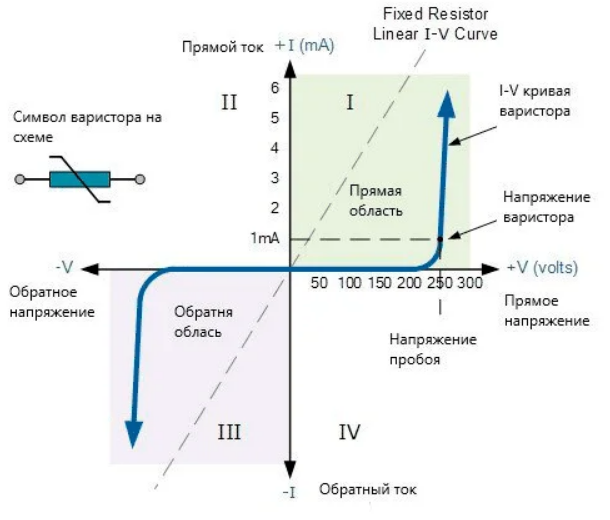

Рисунок 1 — ВАХ идеального варистора
Варистор применяется в основном для защиты электрических цепей от скачков напряжения. По первому закону коммутации ток в индуктивной цепи не может изменяться скачкообразно — чего нельзя сказать о напряжении на катушке. Запасённая электромагнитная энергия в цепи без защиты может пробить конденсаторы, диоды, транзисторы, моментально сжечь резисторы — но с добавлением в схему подходящего варистора этот вопрос можно легко решить.
Наиболее распространённым форм-фактором варисторов является диск с радиальными выводами, подобный тому, который виден на иллюстрации к статье. Герметизация низковольтных приборов производится обычно при помощи залития их компаундом, а варисторов высокой мощности — корпусировкой. Так, варистор B72240B0231K001 имеет корпус с креплением на болты и винтовыми выводами, но внутри всё тот же диск с радиальными выводами (рисунок 2).
Рисунок 2 — Варистор B72240B0231K001 (40000A, 360V)
Так как работает варистор? При скачке напряжения сопротивление прибора резко уменьшается, и напряжение в цепи снижается, а сам варистор рассеивает значительную часть энергии этого скачка.
Когда в цепях защиты появляются импульсные помехи, сопротивление варистора уменьшается во множество раз: от почти непроводящего состояния до высокопроводящего, уменьшая импульс напряжения до безопасного для цепи значения. Таким образом, потенциально опасная для элементов цепи энергия входного импульса напряжения абсорбируется варистором и защищает компоненты, чувствительные к скачкам напряжения. Это происходит за счёт того, что сам варистор состоит из материалов по типу спрессованного порошка (как правило, используется оксид цинка ZnO либо карбид кремния SiC). При подаче большого напряжения каждая пара микрогранул (кристаллитов) превращается в своего рода диод — электронам хватает энергии на переход между кристаллитами. Как раз это явление и вызывает падение электрического сопротивления прибора.
Варисторы Epcos являются одними из лучших на рынке по многочисленным тестам.
Новое поступление варисторов Epcos вы можете увидеть в таблице ниже. Все варисторы Epcos в нашем каталоге доступны по ссылке.
B72205S0140K101
Варистор из оксида металла 14В переменного тока/18В постоянного тока 100A 22В предел монтаж в отверстие радиальный россыпь
B72207S0170K101
Варистор из оксида металла 17В переменного тока/22В постоянного тока 250A 27В предел монтаж в отверстие радиальный россыпь
B72210S0400K101
Варистор из оксида металла 40В переменного тока/56В постоянного тока 500A 68В предел монтаж в отверстие радиальный россыпь
B72214S0110K101
Варистор 11Vac/14Vdc, 1000A, 18V(1mA), 3.2W радиальные выводы, россыпь
B72510T0040M062
Варистор многослойный 4В переменного тока/5.5В постоянного тока 100A 19В предел 0805 ЧИП лента на катушке
B72520T0110K062
SMD варистор 1206 11Vac/14Vdc 200A 18V(1mA), 8 мВт, стандартн. серия, лента в катушке (SIOV-CT1206K11G)
B72520T0350K062
SMD варистор 1206 45Vdc 100A, 8мВт, лента в катушке
B72530T0600K062
SMD варистор 1210 60Vac 85Vdc 200A 100V(1mA) 0.01Вт
B72540T0300K062
SMD варистор 2220 30VAC/38VDC 1200A 20mW (CT2220K30G)
