Отладочные платы NUCLEO ST Microelectonics

Европейская компания STMicroelectronics — один из самых известных производителей электроники, славящийся своими микроконтроллерами. Её появление стало результатом слияния итальянской фирмы SGS Microelettronica и французской Thomson Semiconducteurs с сохранением всех производственных мощностей. В настоящее время штаб-квартира корпорации находится в Женеве, а заводы сосредоточены во Франции и Италии, а дизайн-центры и отделы продаж разбросаны по всем частям света.

Завовевать место среди лидеров рынка STMicroelectronics, часто называемая STM, смогла благодаря удачному выбору архитектуры для своих микроконтроллеров, а также качественной документации и относительно низким ценам на средства разработки. Так, в компании хорошо понимают как рыночные тренды, так и важность тестирования и отладки на этапе разработки электроники. Поэтому STM запустила в производство отладочные платы серии NUCLEO. Эти устройства представляют собой микроконтроллеры семейства STM32, размещенные на печатной плате по примеру серии Arduino. Они обладают небольшими габаритами и достаточно длинными выводами, чтобы их было возможно применять с другими макетными платами без пайки. Кроме того, на плате также имеется обвязка: цепи питания, разъёмы, совместимые с "шилдами" — платами расширения для Arduino, а также разъём microUSB.

Платы STM NUCLEO предлагают альтернативу ограниченному модельному ряду Arduino, позволяя воспользоваться более мощными вычислительными ядрами или большим объёмом памяти для хранения и выполнения программ при совместимости с шилдами Arduino благодаря наличию совместимых сокетов. Помимо этого STM предлагает и платы расширения X-NUCLEO, способные работать совместно с шилдами для Arduino. Это позволяет значительно расширить функционал разрабатываемых устройств.

Существует три линейки плат STM NUCLEO:

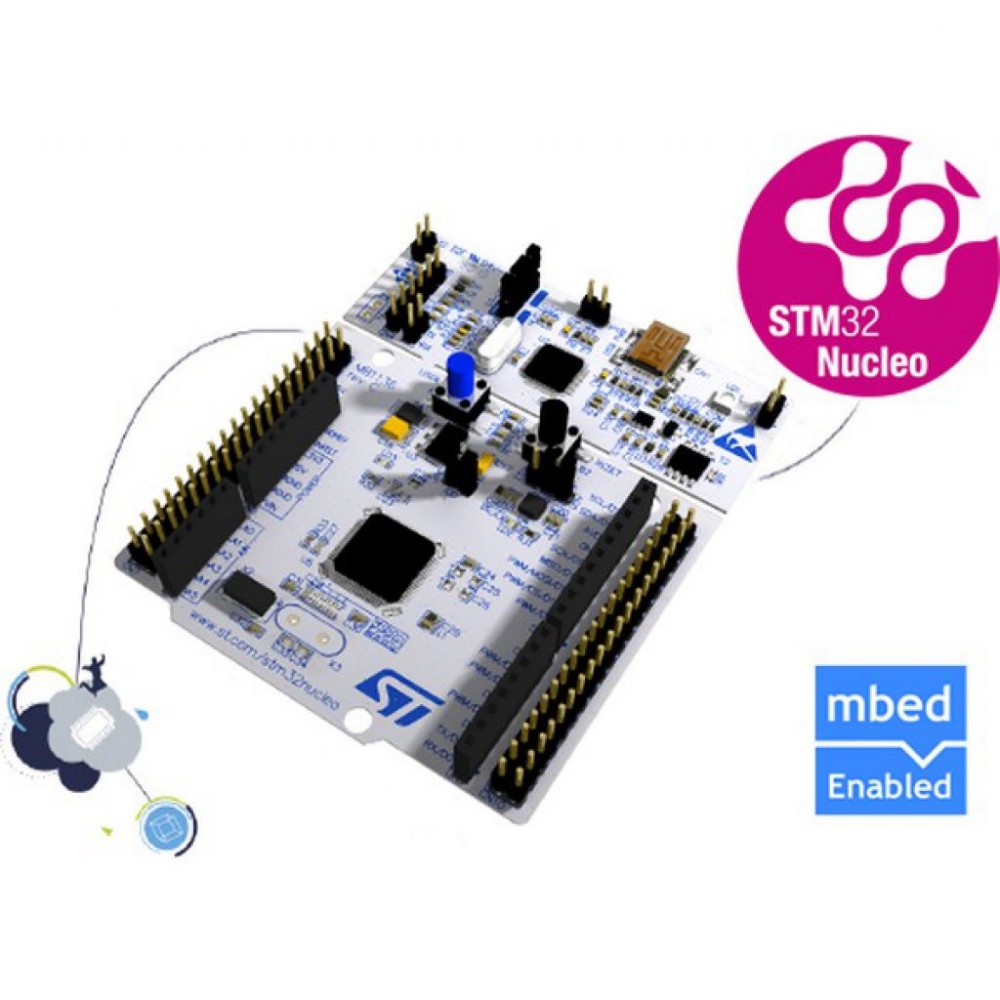

• Nucleo-32, приведённая на иллюстрации выше, соответствует Arduino Nano;
• Nucleo-64 (рисунок 1) и Nucleo-144 поддерживают сокет Arduino Uno третьей ревизии.

Рисунок 1  — Внешний вид платы Nucleo-64 от STMicroelectronics

Стоит учесть, что для разработки под NUCLEO доступен проект с открытым кодом STM32Duino, облегчающий переход с линейки Arduino на основе архитектуры AVR.

Новое поступление отладочных плат STM NUCLEO на склад Промэлектроники приведено в таблице ниже. В карточках товаров доступна подробная документация от производителя. Полный список оценочных и отладочных плат ST Microelectronics доступен по ссылке.
