Микросхемы ТТЛ от Nexperia

Группа компаний Промэлектроника
09.07.2021
Микросхемы ТТЛ от Nexperia Микросхемы ТТЛ от Nexperia

Бренд Nexperia представляет собой искусственно выделенную из состава NXP компанию, которой были передана часть производственных мощностей самой NXP. На этот шаг нидерландская фирма пошла в 2017 году в рамках соглашения с китайскими инвесторами, в кооперации с которыми ранее была создана WeEn Semiconductors. Таким образом, несмотря на крайнюю молодость бренда, за ним стоит полувековой опыт разработки и производства самых разных видов полупроводниковой электроники, начавшийся ещё в составе Motorola. Nexperia фокусируется на дискретных полупроводниковых приборах и логических микросхемах. О последних стоит рассказать поподробнее.

Казалось бы, зачем нужны логические микросхемы в 21 веке? Большая часть логики, на первый взгляд, находится в микропроцессорах или микроконтроллерах и ПЛИС с аналоговой обвязкой. Сверхбольшие интегральные микросхемы (СБИС) заняли лидирующую долю на рынке, полностью вытеснив логические микросхемы из вычислительной области. Тем не менее, те же микросхемы транзистор-транзисторной логики (ТТЛ) показали себя как надежные и быстродействующие. Их в разы проще производить, чем любой современный микроконтроллер, а это значит, что они намного дешевле как для производителя конечного устройства, так и для покупателя этого устройства. Простую логику, связывающую различные СБИС, часто выполняют именно на основе микросхем ТТЛ.

Представляем новую партию микросхем ТТЛ серии 74 от Nexperia:

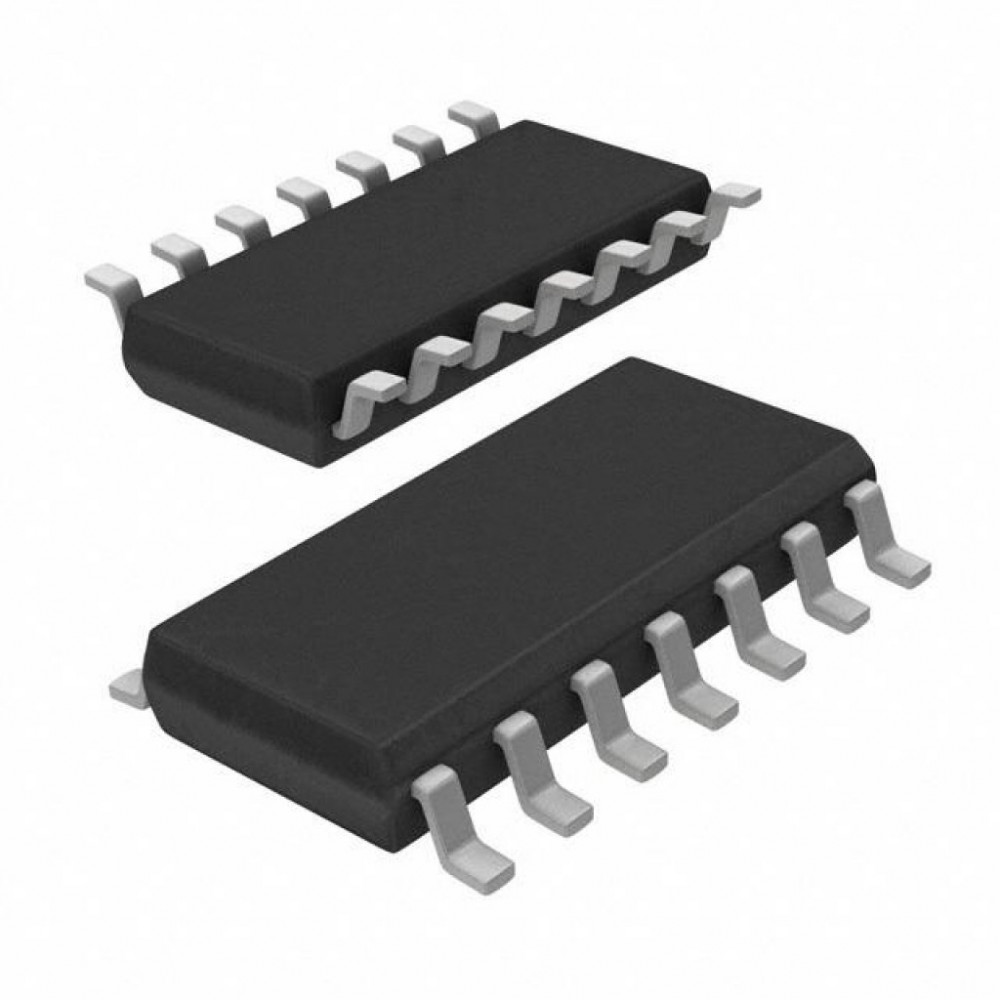

  • 74AHC14D:
    • 6 триггеров Шмитта с инверсией;
    • совместимость с аналогичными микросхемами ТТЛ Шоттки;
    • напряжение питания 5 В;
    • входное напряжение до 7 В, выходное − до текущей величины напряжения питания;
    • высокий логический уровень напряжения до 3,94 В при напряжении питания 4,5 В, низкий − до 0,36 В;
    • корпус SO14;
    • диапазон рабочих температур: от −40 °C до +125 °C.
  • 74LVT162245BDGG:
    • 16-битный неинвертирующий трансивер с третьим состоянием;
    • напряжение питания 3,3 В;
    • входное напряжение до 5,5 В, выходное − до текущей величины напряжения питания;
    • выходной ток до ±12 мА;
    • высокий логический уровень напряжения до 2,5 В при напряжении питания 3,0 В, низкий − до 0,3 В;
    • корпус TSSOP48;
    • диапазон рабочих температур: от −40 °C до +85 °C.
  • 74AHC14D:
    • 8-битный неинвертирующий регистр сдвига с последовательным входом и параллельным выходом, совединённый с 8-битным регистром хранения на D-триггерах;
    • напряжение питания 5 В;
    • входное напряжение − до текущей величины напряжения питания, выходное до текущей величины напряжения питания;
    • высокий логический уровень напряжения до 2,4 В при напряжении питания 4,5 В на вход и 4,32 В на выход, низкий − до 2,1 В на вход и до 0,26 В на выход;
    • корпус SO16;
    • диапазон рабочих температур: от −40 °C до +125 °C.

Все микросхемы ТТЛ 74 серии от Nexperia в нашем каталоге можно просмотреть по ссылке. Ниже приведены карточки товаров. На странице каждой из указанных моделей есть даташит от производителя.

  • Наименование
    К продаже
    Цена от
Наличие:
2 500 шт.
Под заказ:
0 шт.
Цена от:
7,05
Наличие:
819 шт.
Под заказ:
166 073 шт.
Цена от:
21,31
Наличие:
390 шт.
Под заказ:
6 474 шт.
Цена от:
42,59
  • Производитель
    Корпус
    Описание
NEX
SOIC14
6 триггеров Шмитта с инверсией 14-SO
NEX
SOIC16
8-битный регистр сдвига 16-SO
NEX
TSSOP48
Передатчик с третьим состоянием 16-бит TSSOP48
