Новые IPS TFT модули с 4-х канальным интерфейсом MIPI DSI от Winstar
В октябре 2021 г. тайваньский производитель дисплеев Winstar выпустил два новых широкоформатных IPS TFT модуля с 4-х канальным интерфейсом MIPI DSI.
Интерфейс MIPI DSI (стандарт потока данных для процессоров мобильных утройств) становится все более популярным, так как позволяет реализовать высокоскоростную передачу данных и сигналов при низком энергопотреблении. Несколько слов о набирающем популярность интерфейсе MIPI DSI:
-
На рынке появляются всё больше микропроцессоров, которые поддерживают MIPI DSI. Вот лишь некоторые из них: i.MX 8M Mini, i.MX6ULL, STM32MP1, Qualcomm Snapdragon 410, RK3288, RK3399;
-
Развитие технологии MIPI (технология процессоров мобильных устройств) позволяет создать единую экосистему на основе MIPI-DSI (дисплей), MIPI-CSI (камера), MIPI BIF (аккумулятор);
-
Возможность вывода изображения в режиме реального времени без необходимости создания буферной памяти кадра, что упрощает разработку дисплея.
-
За последнее годы производители MIPI DSI дисплеев значительно увеличили температурную стабильность MIPI DSI дисплеев, что позволяет использовать данные дисплеи не только в мультимедийных устройствах, но и в промышленной и автомобильной сферах;
-
MIPI DSI может работать в двух режимах – HS и LP. В режиме LP передаются только команды и конфигураций на дисплей без передачи потока видеоданных. Такой отдельный видеорежим позволяет экономить электроэнергию при питании от аккумуляторынх баттарей.
Переходим непосредственно к новинкам от Winstar:

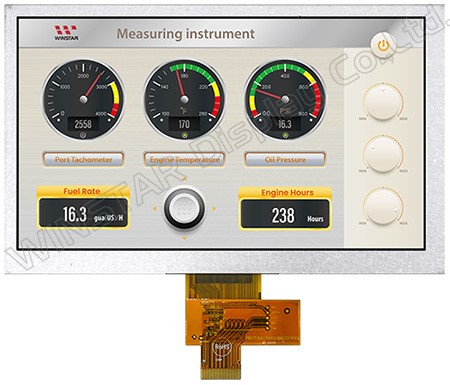

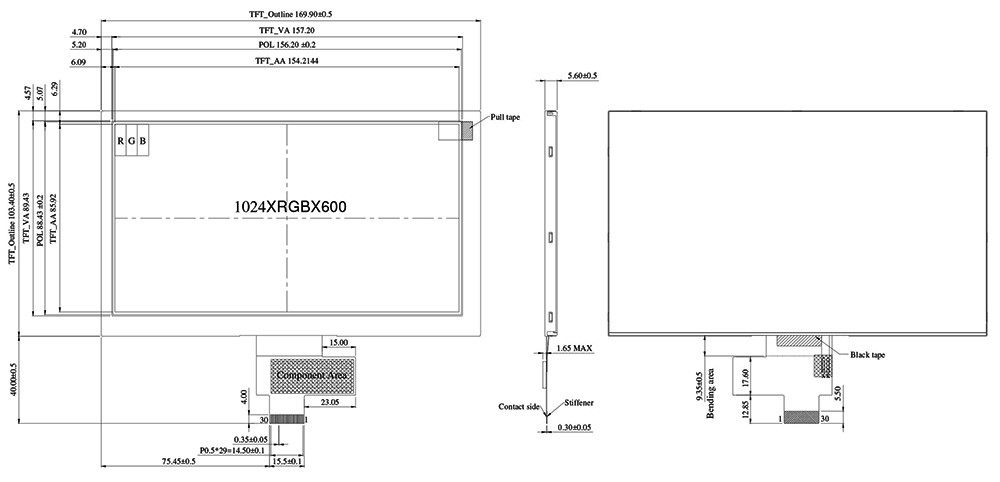

WF70A8TYAHMNN0 - 7" цветной IPS TFT модуль с разрешением 1024 x 600 пикселей. Дисплей имеет 2 встроенных контроллера EK7900AD3 и EK7321BCG , с поддержкой 4-х канального интерфейса MIPI DSI. Яркость – 600 Кд/м2, контрастность - 800:1 (типовое значение), широкие углы обзора: Левый угол: 85°/ Правый угол: 85°/ Верх: 85°/ Низ: 85°(типовое значение). Если применение требует дисплея с высокой яркостью – предлагается дисплей WF70A8SYAHMNN0 с яркостью – 1100 Кд/м2 (типовое значение).
TFT матрица имеет матовое покрытие, ландшафтный режим отображения с соотношением сторон 16:9.
На выбор доступна версия с резистивной сенсорной тач-панелью (RTP) - WF70A8TYAHMNT0, а также версия с емкостной сенсорной тач-панелью (PCAP) - WF70A8TYAHMNGB .
Рабочий температурный диапазон -20 ℃ до +70 ℃ , температура хранения -30 ℃ до +80 ℃ .
|
WF70A8TYAHMNN0 |
Характеристики |
|---|---|
|
Диагональ |
7 дюймов |
|
Разрешение |
1024 x RGB x 600 (TFT) |
|
Габариты |
169.9(W) x 103.4(H) x 5.6(D) mm |
|
Активная область |
154.2144 x 85.92 mm |
|
Шаг пикселя |
0.1506 x 0.1432 mm |
|
Тип LCD |
TFT, Черный, Трансмиссивный |
|
Угол обзора |
85/85/85/85 |
|
Соотношение сторон |
16:9 |
|
IC-Драйвер |
EK79007AD3 + EK73217BCGA |
|
TFT Интерфейс |
4-Lanes MIPI DSI |
|
Тип подсветки |
LED, Белый |
|
Сенсорная панель |
Нет / PCAP / RTP (на выбор) |
|
Поверхность |
Антибликовая |

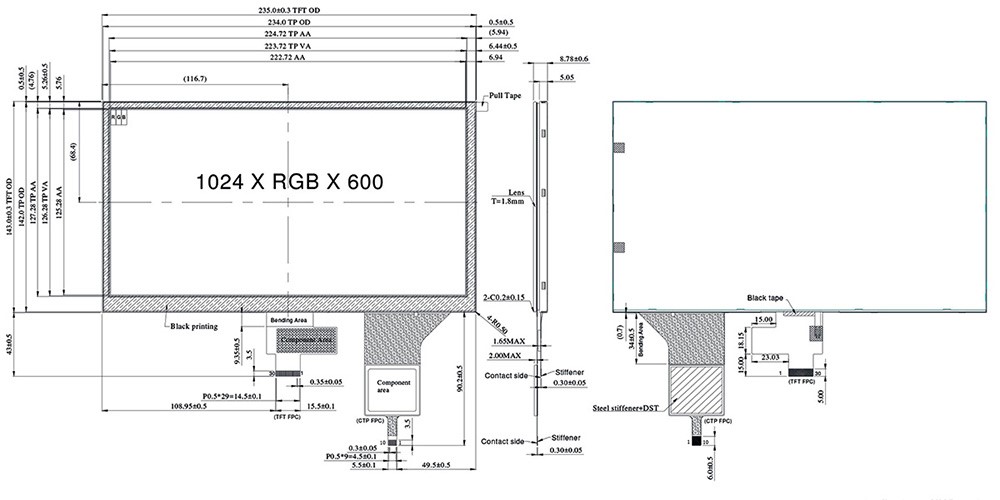

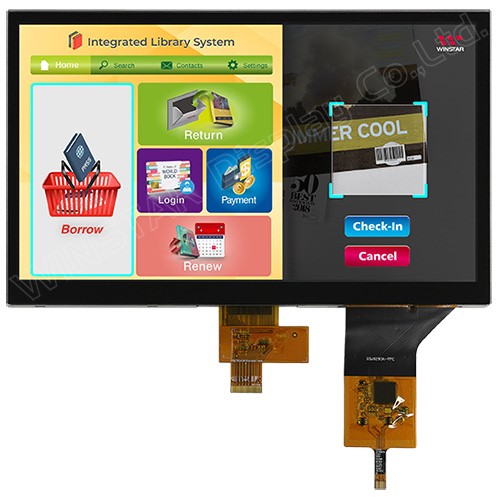

WF101JTYAHLNB0 - 10.1" цветной IPS TFT-модуль с разрешением 1024x600 пикселей. Дисплей имеет 2 встроенных контроллера EK79007AD3 и EK73217BCGA, с поддержкой 4-х канального интерфейса MIPI DSI. Емкостная сенсорная тач-панель (PCAP) с встроенным контроллером ILI2511 с поддержкой USB и I2C интерфейсов. Яркость - 400 Кд/м2, контрастность - 800:1 (типовое значение), широкие углы обзор: Левый угол: 85° / Правый угол: 85° / Верх: 85° / Низ: 85° (типовое значение). Если применение требует дисплея с высокой яркостью - предлагается дисплей WF101JSYAHMNB0 со увеличенной яркостью - 900 кд/м2 ( типовое значение).
На выбор доступна версия с резистивной сенсорной тач-панелью (RTP) - WF101JTYAHMNT0, а также версия с емкостной сенсорной тач-панелью (PCAP) - WF101JTYAHMNB0.
TFT матрица имеет глянцевое покрытие и ландшафтный режим отображения с соотношением сторон 16:9.
Рабочий температурный диапазон от -20 ℃ до +70 ℃ , температура хранения от -30 ℃ до +80 ℃ .
|
WF101JTYAHMNB0 |
Характеристики |
|---|---|
|
Диагональ |
10.1 дюйма |
|
Разрешение |
1024 x RGB x 600 (TFT) |
|
Габариты |
235(W) ×143(H) × 8.78(D) mm |
|
Активная область |
222.72 (H) × 125.28(V) mm |
|
Шаг пикселя |
0.2175(W) × 0.2088(H) mm |
|
Тип LCD |
TFT, Черный, Трансмиссивный |
|
Угол обзора |
85/85/85/85 |
|
Соотношение сторон |
16:9 |
|
IC-Драйвер |
EK79007AD3 + EK73217BCGA |
|
TFT Интерфейс |
4-Lanes MIPI DSI |
|
Тип подсветки |
LED, Белый |
|
Сенсорная панель |
Нет / PCAP / RTP (на выбор) |
|
PCAP IC |
ILI2511 или эквивалент |
|
PCAP Интерфейс |
USB (доступна версия I2C) |
|
PCAP FW Версия: |
V6.0.0.0.62.90.1.2 |
|
Поверхность |
Глянцевая |
Широкая сфера применения:
- POS-системы, системы обслуживания точек продаж
- Вендинговые аппараты
- Почтоматы
- Киоски самообслуживания
- Охранные системы и СКУД (системы контроля удаленного доступа)
- Домофоны
- Пульты управления (промышленные)
- Медицинские устройства
Образцы уже доступны для заказа.
