NUC906DK61Y и NUC907DK61Y - микроконтроллеры Nuvoton с поддержкой Linux
Тайваньская компания Nuvoton Technology основана в 2008 году и специализируется на выпуске аналоговых и цифровых микросхем. Наиболее известны её аудиочипы и микроконтроллеры. Nuvoton от многих конкурентов отличает наличие производства микросхем на шестидюймовых пластинах, что обеспечивает хороший контроль качества на всех этапах изготовления. Кроме того, Nuvoton представляет и услуги foundry. Фаундри-бизнес является новым видом деятельности в полупроводниковой промышленности и представляет собой производство кристаллов (Silicon Foundry), микроэлектронных компонентов и интегральных микросхем по спецификациям заказчика с широким спектром высокотехнологичных услуг. Это дополнительно подчеркивает надежность и отлаженность производства Nuvoton.
Среди продукции Nuvoton особый интерес представляют микроконтроллеры с поддержкой Linux NUC906 и NUC907. Данные модели являются вариантами NUC976 и NUC977 без криптографического ядра, что позволяет обойти законодательные ограничения на импорт определённой продукции.
Самое популярное направление разработки на микропроцессорах NUC906DK61Y/NUC976DK61Y это системы сбора и передачи данных. Это обусловлено большим количеством uart на борту.
Микроконтроллеры NUC906DK61Y/NUC976DK61Y от компании Nuvoton применяются в таких изделиях как:
- ПОС терминал;
- Принтер этикеток;
- СКУД (система контроля и управления доступом);
- Система автоматизации технологических процессов;
- Промышленный контроллер - ПЛК;
- Портативное измерительное устройство;
- Через преобразователи RS232 можно создать развитую УСПД (устройство сбора и передачи данных) под управлением операционной системы Linux.
Сравним их основные характеристики:
| Параметр | NUC906DK61Y | NUC907DK61Y |
| Тактовая частота процессора, МГц | 300 | 300 |
| Архитектура процессора | ARM9 (ARM96EJ-S) | ARM9 (ARM96EJ-S) |
| Объём оперативной памяти, Мбайт | 64 | 64 |
| Частота ОЗУ, МГц | 150 | 150 |
| Коррекция ошибок (ECC) | есть | есть |
| GPIO, шт. | 80 | 87 |
| Интерфейсы ввода-вывода |
Ethernet 10, 100 Mbps; USB 2.0 High Speed Host/Device; SPI Flash; NAND flash; JTAG; eMMC; I2C; I2S; 6хUART (поддержка LIN); |
Ethernet 10, 100 Mbps; USB 2.0 High Speed, Full Speed, Host/Device; SPI Flash; NAND flash; JTAG; eMMC; I2C; I2S; 8хUART (поддержка LIN); |
| Способы загрузки |
USB, SPI Flash, eMMC |
USB, SPI Flash, eMMC |
| Поддержка Java | есть | есть |
| Контроллер дисплея | TFT LCD, до 1024х768 пикс. | TFT LCD, до 1024х768 пикс. |
| Поддержка сенсорных экранов | есть | нет |
| Напряжение питания, В |
1,2 для процессорного ядра; 1,8 для DDR SDRAM; 3,3 для корректной работы портов ввода/вывода |
1,2 для процессорного ядра; 1,8 для DDR SDRAM; 3,3 для корректной работы портов ввода/вывода |
| Диапазон рабочих температур, ℃ |
-40..+85 |
-40..+85 |
| Корпус |
LQFP128 |
LQFP128 |
Отдельно отметим, что обе модели оборудованы модулем управления памятью (Memory Management Unit, MMU). В сочетании с большим для микроконтроллеров объёмом оперативной памяти это позволяет обеспечить работу полноценной операционной системы в защищённом режиме, основанной на ядре Linux. При этом значительно облегчается разработка программного обеспечения для NUC906 и NUC907, увеличивается число возможностей по их применению.
Основные отличия NUC907DK61Y от NUC906DK61Y заключаются в отсутствии поддержки сенсорных экранов, а также в увеличенном количестве таймеров.
Наша команда готова оказать техническую поддержку, помочь настроить среду разработки и рассказать про особенности разведения печатных плат на данных микропроцессорах.
По запросу предоставляем руководство по установки Linux.

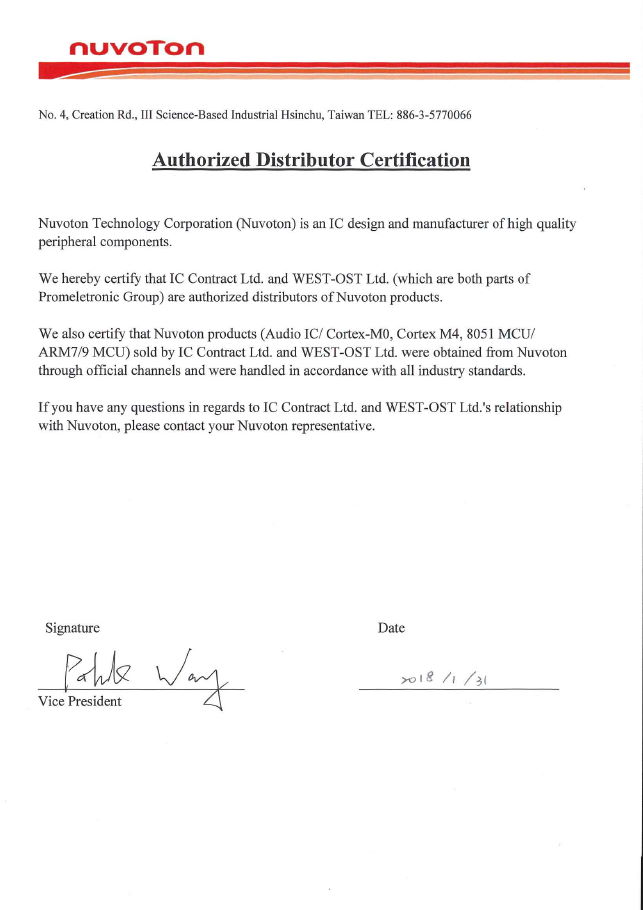

"Промэлектроника" – официальный дистрибьютор продукции компании Nuvoton.
С подробностями о наличии и стоимости товара можно ознакомиться в его карточке ниже. Также на странице товара доступен подробный даташит от производителя.
