Клеммные блоки на печатную плату серии DG от Degson

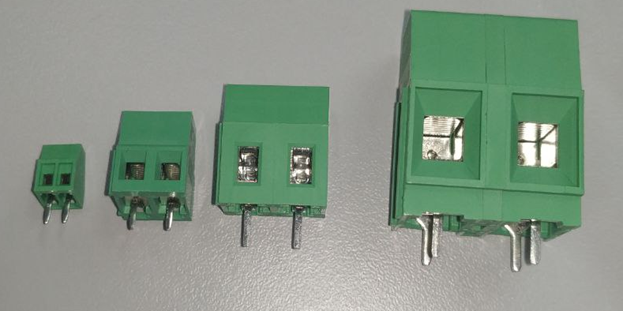

Винтовые клеммные блоки представляют собой миниатюрные металлические зажимы в пластиковых огнеупорных диэлектрических корпусах. Предназначены для подключения проводников к печатной плате с помощью винтового зажима.
Особенности материала корпуса. Материал обладает диэлектрическими свойствами, устойчив к растрескиванию, перепадам температур и воздействию динамических нагрузок. Для изготовления клемм Degson использует высококачественный пластик PA66 UL-94V-0 с повышенной термостойкостью и способностью к самопогасанию в течение не более 10 секунд.
Материал зажимной клети и штыревой части. Производитель использует медные сплавы либо чистую медь, что обеспечивает высокую проводимость и устойчивость к электрическим и коррозийным нагрузкам, а также термостойкость. Винты изготавливаются из оцинкованной либо никелированной стали преимущественно под отвертку с плоским шлицем.
Подключение. Количество контактов определяет возможное количество проводников для подключения. В большинстве случаев используются клеммники от 2 до 24 контактов.
Модульность. Современные винтовые клеммы для печатного монтажа имеют специальные пазы на корпусах, что позволяет скреплять их между собой. Таким образом собирается клеммная линейка с необходимым количеством контактов. Модульные клеммы в зависимости от размера формируются из блоков от 1 до 3 контактов.
Сечение провода в диапазоне от 0,5 до 16мм2 и определяет максимальное и минимальное сечение проводника, подключаемого к клемме.
Шаг контактов в диапазоне от 2.5 до 10мм и определяет расстояние между контактами на клемме.
В клеммах используется лифтовый зажим, в котором винт прижимает рельефную пластину вплотную к проводнику. При этом за счет большей площади контакта образуется надежное соединение.
Ниже в таблице приведены сравнительные характеристики нескольких винтовых клеммных блоков серии DG.
|
Наименование |
Шаг контактов |
Проводник |
Количество контактов |
Параметры нагрузки |
|---|---|---|---|---|
|
DG308-2.54-02P-14-00AH |
2,54 |
0.5~1.0mm² |
2 |
130V/8A |
|
DG308-2.54-03P-14-00AH |
2,54 |
0.5~1.0mm² |
3 |
130V/8A |
|
DG381-3.5-02P-14-00AH |
3,50 |
0.5~1.0mm² |
2 |
130V/10A |
|
DG381-3.5-03P-14-00AH |
3,50 |
0.5~1.0mm² |
3 |
130V/10A |
|
DG127-5.0-02P-14-00AH |
5,00 |
0.75~1.5mm² |
2 |
250V/15A |
|
DG127-5.0-03P-14-00AH |
5,00 |
0.75~1.5mm² |
3 |
250V/15A |
|
DG128-5.0-02P-14-00AH |
5,00 |
0.5-2.5mm² |
2 |
250V/18A |
|
DG128-5.0-03P-14-00AH |
5,00 |
0.5-2.5mm² |
3 |
250V/18A |
|
DG128-7.5-02P-14-00AH |
7,50 |
0.5-2.5mm² |
2 |
450V/18A |
|
DG128-7.5-03P-14-00AH |
7,50 |
0.5-2.5mm² |
3 |
450V/18A |
|
DG129-5.0-02P-14-00AH |
5,00 |
0.5-2.5mm² |
2 |
250V/20A |
|
DG129-5.0-03P-14-00AH |
5,00 |
0.5-2.5mm² |
3 |
250V/20A |
|
DG135T-10.16-02P-13-00AH |
10,16 |
2.5-10.0mm² |
2 |
750V/57A |
|
DG135T-10.16-03P-13-00AH |
10,16 |
2.5-10.0mm² |
3 |
750V/57A |
Продукция Degson соответствует мировым стандартам качества электронной коммутации, в том числе RoHS.
DG308-2.54-02P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 2 контакта. Серия DG308-2.54
DG308-2.54-03P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG308-2.54
DG381-3.5-02P-14-00A(H)
Винтовой клеммный блок. Серия DG381-3.5
DG381-3.5-03P-14-00A(H)
Винтовой клеммный блок. Серия DG381-3.5
DG127-5.0-02P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 2 контакта. Серия DG127-5.0
DG127-5.0-03P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG127-5.0
DG128-5.0-02P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 2 контакта шаг 5.0мм зеленый
DG128-5.0-03P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 3 контакта шаг 5.0мм зеленый
DG128-7.5-02P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 2 контакта шаг 7.5мм зеленый
DG128-7.5-03P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 3 контакта шаг 7.5мм зеленый
DG129-5.0-02P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 2 контакта. Серия DG129-5.0
DG129-5.0-03P-14-00A(H)
Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG129-5.0
DG135T-10.16-02P-13-00A(H)
Винтовой клеммный блок c рельефной обоймой, 2 контакта. Серия DG135T-10.16
DG135T-10.16-03P-13-00A(H)
Винтовой клеммный блок c рельефной обоймой, 3 контакта. Серия DG135T-10.16
