Специальное предложение кабельных систем gesis NRG от Wieland Electric
Компания Wieland Electric специализируется на производстве электротехники и средств автоматизации промышленных процессов с момента своего основания в 1910 г., успешно конкурируя с другими мировыми брендами в этих сферах.
Компания Виланд Электрик РУС, входящая в состав группы компаний "Промэлектроника" — эксклюзивный представитель Wieland Electric на територии РФ.
Кабели, разъёмы и соединительные системы производства Wieland Electric пользуются огромным спросом благодаря высокому качеству изготовления и применению современных технологических разработок кабельных систем. В настоящее время в "Промэлектронике" действует спецпредложение в отношении ряда продуктов Wieland семейства gesis.
Кабель gesis NRG
Плоский кабель серии gesis NRG, производящийся уже более 20 лет, имеет поперечное сечение в форме прямоугольника (на иллюстрации к статье), содержит одну или несколько параллельных жил, "упакованных" в общую изоляцию. Таким образом, кабель gesis NRG имеет два слоя изоляции: внешний и внутренний (для каждой жилы).
Кабели gesis NRG выпускаются в двух вариантах конструктивного исполнения (рисунок 1):
- Силовой кабель (5 жил)
- Силовой кабель (5 жил) + сигнальная часть (2 жилы).
Также присутствуют варианты по цветам (зелёный, чёрный, голубой) и классам пожаробезопасности (PVC, Halogen-free, Halogen-free CPR).
Рисунок 1 — Схемы расположения жил в кабеле gesis NRG: а) в варианте на 5 жил, б) в варианте на 7 жил
Широкая поверхность кабеля gesis вкупе с прямоугольным сечением способствуют лёгкости его укладки в кабельных каналах, нанесению хорошо читаемой маркировки и сегментации.
Адаптеры и соединители gesis GST
Кабельные системы не могут быть полными без разъёмов и соединителей. Компанией Wieland в рамках семейства gesis выпускается большая линейка соединителей gesis GST, разработанная для электромонтажа в зданиях и помещениях, а также специальные адаптеры для плоских кабелей NRG (рисунок 2).
Рисунок 2 — Адаптер для кабелей gesis NRG с тремя выходами gesis GST18i3
Адаптер G0.000.0614.7 оснащён автоматическим трёхфазным выключателем. Он комплектуется разветвительным модулем для подключения к плоскому кабелю gesis NRG, избавляющему от необходимости зачистки его жил.
Соедительные кабельные сборки gesis GST (рисунки 3 и 4) имеют следующие отличительные характеристики:
- степень защиты IP40;
- механическая и цветная кодировка;
- длина кабеля от 3 до 6 м;
- варианты оконечивания вилками, розетками и со свободным концом.
Рисунок 3 — Чёрный соединитель gesis GST18i3 K1BS 15 30SW, оконеченный с двух сторон вилками
Рисунок 4 — Белый соединитель gesis GST18i3K1-S, оконеченный с одной стороны вилкой, а с другой имеющий свободный конец
Данные соединительные сборки отлично подходят для подключения отдельных устройств (розеток и других потребителей) к общей энергосистеме, соединяемой воедино кабелями gesis NRG.
Распределительные блоки (разветвители) gesis
Распределительные блоки (разветвители) gesis (рисунок 5) обеспечивают подключения разветвительных и отводящих схем. В их состав входят функциональные блоки с несложной схемотехникой, что позволяет подсоединить электрические выключатели.
Рисунок 5 — Чёрный разветвитель gesis GST18i3V
Также в семействе присутствуют распределительные устройства, внутренняя схемотехника которых позволяет производить пофазное подключение к требуемым фазам (для облегчения монтажа на корпусе есть маркировка).
Розеточные блоки gesis
Розеточные модули для вилок Schuko (рисунок 6) применяются для подключения потребителей с вилками стандарта CEE7/4. Они оснащены вилочным и розеточными разъёмами серии gesis GST18i3 для подключения к кабельной системе gesis.
Рисунок 6 — Розеточный блок gesis GST WSDL 1-2 SW
Существуют варианты на 2 и 3 розетки стандарта CEE7/4. Стоит отметить, что возможно каскадное подключение двух и более розеточных блоков.
Универсальность кабельной системы gesis
Кабельная система gesis может применяться для монтажа схем питания в помещениях любой степени сложности. Так, официальные примеры от Wieland показывают, что систему gesis можно использовать для монтажа розеток (рисунки 7, 8), систем освещения (рисунки 9, 10) и др. Разнообразие компонентов gesis позволяет подобрать соединители нужной длины, легко сделать отвод от "ведущего" кабеля gesis NRG в нужную сторону для обеспечения электропитания того или иного устройства.
Рисунок 7 — Пример схемы монтажа розеток с использованием кабельной системы gesis с соединителями, оконеченными вилками с различной цветовой маркировкой
Рисунок 8 — Пример монтажа розеток при помощи кабельной системы gesis с цветовой маркировкой соединителей и использованием соединителей, оконеченных вилками и со свободным концом
Для монтажа розеток кабель gesis NRG может быть проложен под фальшполом, по стенам и т.д.

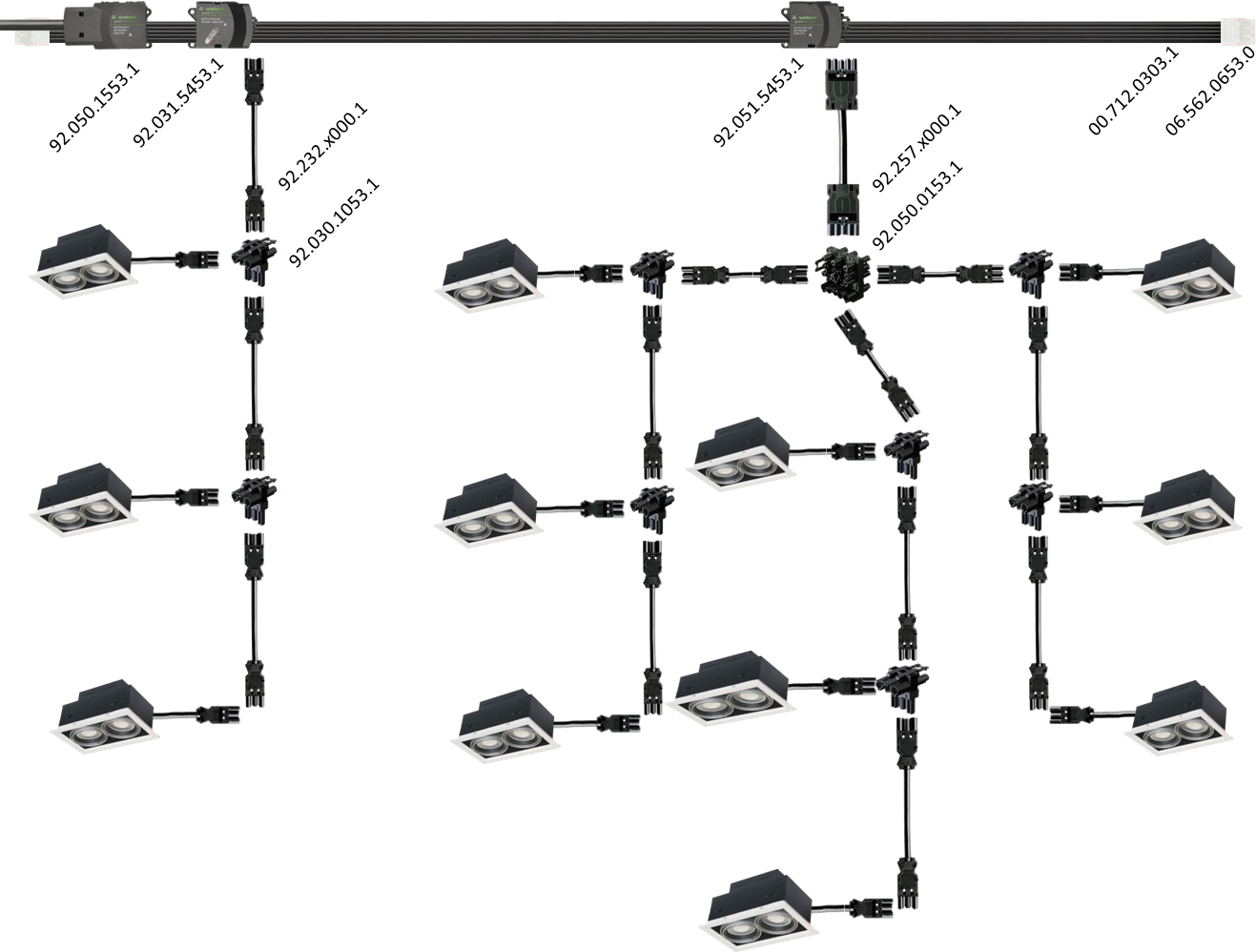

Рисунок 9 — Пример монтажа осветительных устройств с использованием кабельной системы gesis
Рисунок 10 — Пример монтажа осветительной системы с использованием кабельной системы gesis
Для монтажа освещения кабель gesis NRG прокладывается по потолку. Простота и скорость монтажа обеспечиваются применением snap-in разъёмов.
Преимущества кабельной системы gesis NRG
Выбор кабельной системы gesis NRG даёт ряд плюсов:
- значительная экономия на длине кабельных соединений: Wieland приводит в качестве сравнения 620 м NYM кабеля против 50 м gesis NRG и 72 м gesis CLASSIC;
- простота дальнейшей эксплуатации кабельной системы благодаря "понятности" схемы, наличию доступной маркировки, лёгкости и скорости монтажа адаптеров-токосъёмников, разветвителей и кабельных соединительных сборок;
- общее снижение тепловой нагрузки на проводку, что значительно уменьшает риск пожара из-за перегрева кабелей;
- повышение пожароустойчивости благодаря оптимальному составу изоляции;
- отсутствие распаечных и дополнительных монтажных коробок;
- гибкость и лёгкость расширения системы.
