Мониторы температуры от Nuvoton Technology Corporation

Nuvoton Technology Corporation – это ведущий производитель полупроводниковых решений, основанный в 2008 году как дочерняя компания Winbond Electronics. Штаб-квартира компании расположена на Тайване, а ее продукция активно применяется в различных отраслях, включая промышленную автоматизацию, потребительскую электронику, автомобильную промышленность и другие.

Компания Nuvoton предлагает два популярных решения для мониторинга температуры и управления вентиляторами: NCT7802 и NCT7511. Эти микросхемы активно применяются в производственных и серверных системах благодаря своей высокой точности, гибкости и надежности.

NCT7511Y – это аппаратный монитор, который осуществляет контроль температуры и управление скоростью вентиляторов. Он оснащен одним встроенным датчиком температуры и двумя внешними каналами для подключения удаленных датчиков температуры (например, термодиодов или терморезисторов). Устройство также поддерживает управление одним вентилятором с помощью технологии SMART FAN IV, которая позволяет гибко настраивать скорость вращения вентилятора в зависимости от температуры.

Основные особенности NCT7511Y

Температурные датчики

• Один встроенный датчик температуры
• Два канала для подключения внешних датчиков температуры
• Точность измерения: ±1°C для внешних датчиков (в диапазоне 25–85°C) и ±2°C для встроенного датчика (в диапазоне 25–70°C)
• Разрешение: 0.125°C для внешних датчиков и 1°C для встроенного

Управление вентилятором

• Один канал управления вентилятором с поддержкой PWM/DC режимов
• Технология SMART FAN IV для плавного регулирования скорости вентилятора в зависимости от температуры
• Возможность настройки параметров, таких как время нарастания/спада скорости, стартовое значение PWM и минимальное значение для поддержания работы вентилятора

Интерфейс

• Поддержка интерфейса SMBus 2.0
• Два GPIO-вывода для дополнительных функций

Аварийные сигналы

• Два вывода для аварийных сигналов: ALERT# и T_CRIT#
• ALERT# используется для уведомления о превышении температурных порогов
• T_CRIT# активируется при достижении критической температуры, что может использоваться для аварийного отключения системы

Напряжение питания

• Рабочее напряжение: 3.3 В

Корпус

• 16-контактный QFN

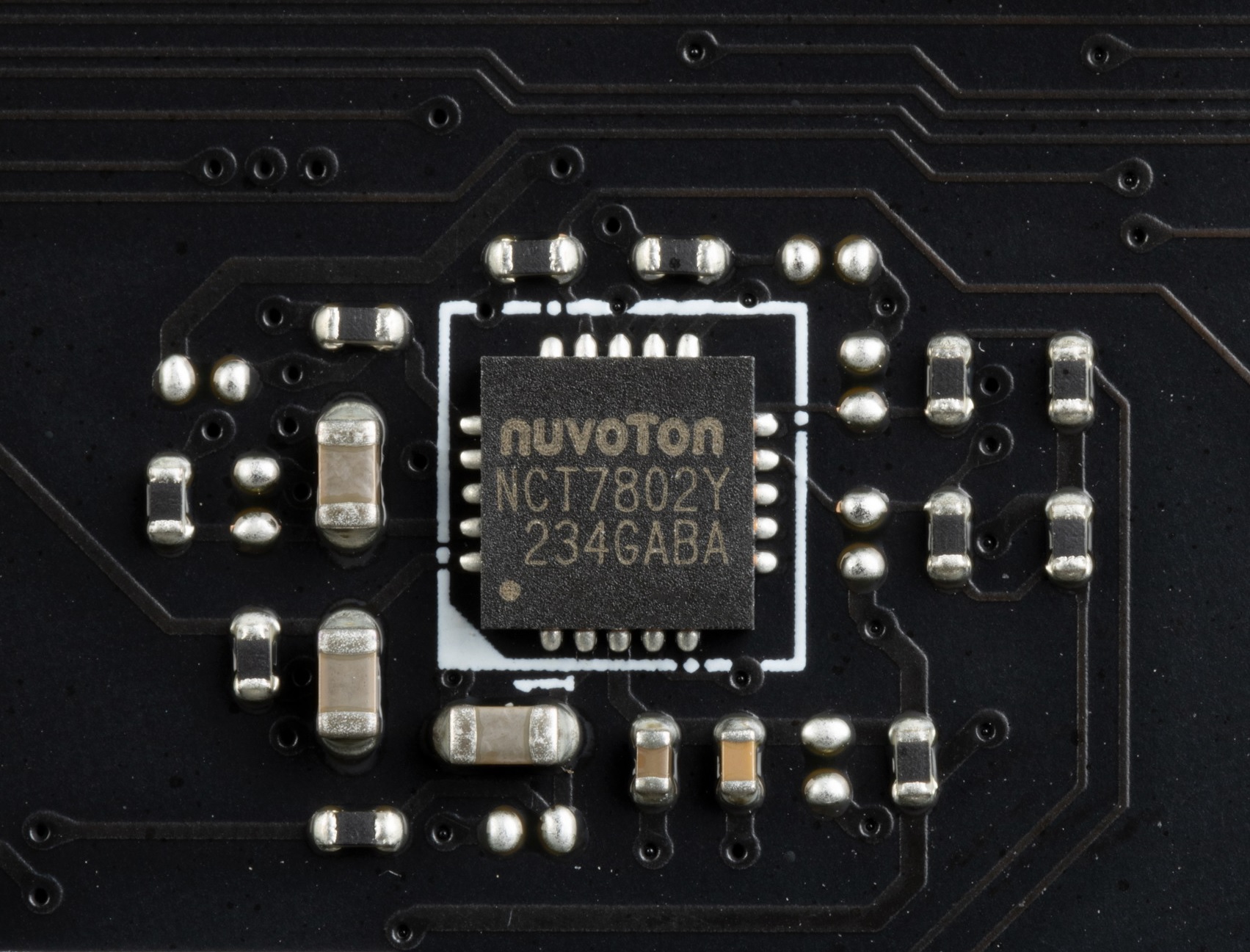

NCT7802Y – это более продвинутое решение для мониторинга температуры и управления вентиляторами. Оно поддерживает большее количество каналов и функций по сравнению с NCT7511, а, следовательно, подходит для более сложных систем.

Основные особенности NCT7802

Температурные датчики

• Один встроенный датчик температуры
• До пяти внешних каналов для подключения внешних датчиков температуры
• Высокая точность измерения: ±1°C для внешних датчиков и ±2°C для внутреннего

Управление вентиляторами

• До четырех каналов управления вентиляторами с поддержкой PWM/DC режимов
• Технология SMART FAN для автоматического регулирования скорости вентиляторов в зависимости от температуры
• Возможность настройки кривых зависимости скорости вентилятора от температуры

Интерфейс

• Поддержка интерфейса SMBus и программирования через внешнюю I2C микросхему памяти EEPROM
• Возможность подключения к процессорам через интерфейс PECI 3.0 для мониторинга температуры CPU

Дополнительные функции

• Мониторинг напряжения
• Возможность настройки пороговых значений для аварийных сигналов
• Поддержка до шести GPIO-выводов для дополнительных функций

Напряжение питания

• Рабочее напряжение: 3.3 В

Корпус

• 20-контактный QFN

Сравнение NCT7511Y и NCT7802

Применение

Оба устройства идеально подходят для использования в серверных стойках, промышленных компьютерах и системах автоматизации, где требуется точный контроль температуры и управление вентиляторами. NCT7511Y больше подходит для простых систем с ограниченным количеством каналов, а NCT7802 предлагает больше возможностей для сложных систем с множеством датчиков и вентиляторов.
