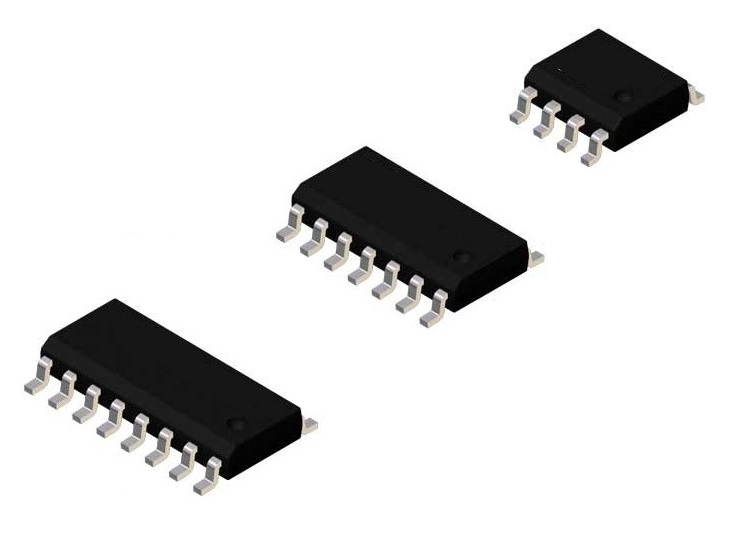

Крупное поступление логических микросхем Jiangsu Runic Technology Co., Ltd

ТТЛ (транзисторно-транзисторная логика) - одна из первых технологий, открывшая дорогу массовому применению логических микросхем, технология построения логических схем на основе биполярных транзисторов. Хотя в большинстве случаев сегодня её заменили более совершенные технологии, обеспечивающие более низкое энергопотребление и высокую помехоустойчивость КМОП-логики, ТТЛ сохраняет несколько преимуществ, делающих её предпочтительной в определённых случаях. В их числе:

• высокая нагрузочная способность - выходы ТТЛ могут обеспечивать больший ток (до 16 мА для 74LS, до 64 мА для 74F) по сравнению со стандартными КМОП-микросхемами;
• стабильные уровни логики - в отличие от КМОП, где уровни зависят от напряжения питания (что усложняет согласование), ТТЛ имеет чётко определённые уровни: логический "0" - 0-0,8 В, логическая "1" - 2-5 В;
• работа с низкоомными нагрузками - ТТЛ способна работать с нагрузками 50-100 Ом, тогда как КМОП требует нагрузок с более высоким сопротивлением.

Jiangsu Runic Technology Co. - динамично развивающаяся китайская компания, специализирующаяся на разработке и производстве интегральных микросхем для аналоговых, цифровых и смешанных применений. Среди широкого ассортимента выпускаемой продукции, включающего операционные усилители и компараторы, имеются и компоненты, совместимые с ТТЛ-логикой 74-й серии.

Классическая 74-я серия включает ТТЛ-микросхемы, содержащие основные логические элементы (И-НЕ, ИЛИ-НЕ), триггеры, счётчики, регистры и другие цифровые компоненты. В нашем ассортименте представлен широкий ассортимент микросхем, совместимых с данной серией. Рассмотрим ключевые подкатегории ниже.

1) Буферы и драйверы — это активные цифровые компоненты, предназначенные для усиления и передачи сигналов между разными частями схемы. Их ключевая задача — обеспечить корректную передачу логического состояния (0 или 1) от источника к нагрузке.

Главное отличие между буфером и драйвером — тип нагрузки, для которой они предназначены.

• Буфер предназначен для работы с логическими входами (другими микросхемами, GPIO МК, шинами).
• Драйвер управляет мощными нагрузками (реле, моторы).

Оба устройства решают одну задачу — передают сигнал без искажений, но:

• буфер — для цифровых схем (логика, шины),
• драйвер — для мощных или специализированных нагрузок (реле, моторы, линии связи).

  RS1G125XF5 Буфер шинный одноразрядный с третьим состоянием Производитель: RUNIC Корпус: SOT-23-5

  Наличие:

  2 401 шт




  Внешние склады:

  32 109 шт

  Цена от:

  от 4,41₽

  RS1G07XC5 Буфер/драйвер одиночный открытый сток Производитель: RUNIC Корпус: SC-70-5

  Наличие:

  5 895 шт




  Внешние склады:

  24 312 шт

  Цена от:

  от 3,42₽

  RS244YS20 Буфер/драйвер 8-ми разрядный с третьим состоянием Производитель: RUNIC Корпус: SO20W

  Наличие:

  1 500 шт




  Внешние склады:

  11 439 шт

  Цена от:

  от 11,76₽

2) Трансивер — это приёмопередатчик, обеспечивающий согласование сигналов между различными интерфейсами или линиями связи. В некоторых моделях он также выполняет гальваническую развязку, усиливает сигнал и защищает от помех, выступая в роли "моста" между устройствами.

Типичным примером использования трансивера может служить организация связи между микроконтроллером или ПЛИС с напряжением питания 3,3 В и 5-вольтовым дисплеем по 8-битному интерфейсу. В таком случае оптимальным решением будет трансивер RS8T245YTSS24 (аналог SN74LVC8T245PWR от Texas Instruments).

RS8T245YTSS24 Трансивер 8-бит двойное питание настраиваемый с третьим состоянием Производитель: RUNIC Корпус: TSSOP24

Наличие:

1 160 шт

Внешние склады:

14 330 шт

Цена от:

от 19,50₽

 Для задач согласования уровней напряжения при коммуникации по интерфейсам SPI или UART достаточно использовать 2-битный трансивер RS2T45XM.

RS2T45XM Трансивер 2-бит двойное питание настраиваемый с третьим состоянием Производитель: RUNIC Корпус: MSOP8

Наличие:

1 663 шт

Внешние склады:

24 294 шт

Цена от:

от 12,94₽

3) Триггер Шмитта - это особый тип триггера с гистерезисом, который может обработать зашумленный входной сигнал в четкий цифровой выход без дребезга. Его ключевая особенность — два разных порога срабатывания. Верхний порог для перехода из состояния 0 в 1 и нижний порог для обратного перехода из 1 в 0, разница между порогами называется гистерезисом.

RS1G14XC5 Триггер Шмитта инвертирующий одиночный Производитель: RUNIC Корпус: SC-70-5

Наличие:

726 шт

Внешние склады:

25 661 шт

Цена от:

от 1,73₽

RS6G14XQ Триггер Шмитта 6-ти канальный Производитель: RUNIC Корпус: TSSOP14

Наличие:

1 975 шт

Внешние склады:

12 866 шт

Цена от:

от 8,58₽

Дополняя данные подкатегорий, наш каталог может предложить преобразователи логического уровня, трансляторы-преобразователи, а также единичные логические элементы. Подробнее с ассортиментом микросхем от компании Jiangsu Runic Technology Co., совместимых с ТТЛ можно ознакомиться по ссылке, и в перечне ниже.
