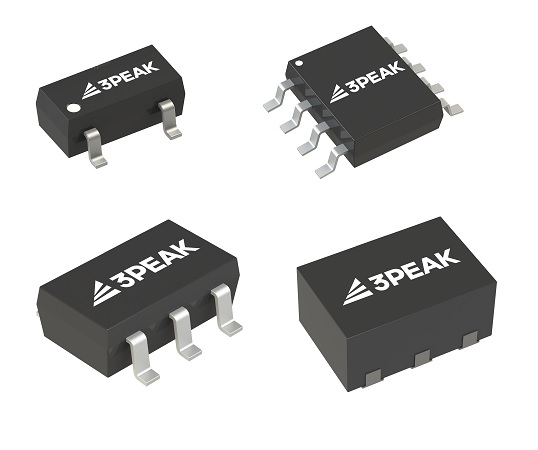

Специальное предложение мониторов питания (супервизоров) 3PEAK INCORPORATED
Разработчики РЭА сегодня сталкиваются с комплексными вызовами: рост стоимости ключевых компонентов, ужесточение требований к надежности, в том числе при нестабильном питании.
Супервизор (монитор питания) — микросхема, выполняющая критически важную задачу мониторинга параметров питания в системе. Главная цель супервизора — защита системы от сбоев, вызванных нестабильным питанием. Без такого монитора микроконтроллер/ПЛИС/процессор может начать выполнение кода при напряжении, недостаточном для его корректной работы, что неминуемо приведет к непредсказуемому поведению устройства, зависаниям или ошибкам в данных.
3PEAK INCORPORATED – ведущий производитель интегральных микросхем, признанный лидер на рынке Юго-Восточной Азии. Штаб-квартира компании расположена в г. Сучжоу (Китай). Высокое качество и надежность продукции 3PEAK подтверждаются глобальным доверием: портфель компании включает более 6000 клиентов из 20 стран мира. Среди них — ключевые технологические корпорации и крупнейшие международные дистрибьюторы электронных компонентов.
Поясним принцип действия простейшего монитора питания на примере TPV809S-3STR компании 3PEAK INCORPORATED.
- Внутренний компаратор постоянно сравнивает напряжение питания со стабильным напряжением, сформированным внутри микросхемы. После подачи питания в целях обеспечения стабильной работы супервизор выдерживает паузу, равную tRP, перед тем как выполнить сброс сигналом reset.
- Когда напряжение питания опускается ниже значения VTH по прошествию времени tRD, в случае, если оно держалось ниже VTH в течение этого промежутка времени, на выходе RESET устанавливается значение логической единицы.
Рисунок 1 – временная диаграмма работы монитора питания
Линейка супервизоров питания 3PEAK отличается расширенным функционалом, выходящим за рамки базового мониторинга напряжения.
- Программируемая задержка сброса. TPV8308LDADJ-S6TR предлагает возможность задания задержки сброса посредством конденсатора CT (рисунок 2). Следует обратить внимание на наличие ручного сброса и входа sense, который подключается непосредственно к точке питания МК, что позволяет супервизору измерять реальное напряжение, получаемое устройством.
Рисунок 2 – супервизор с программируемой задержкой сброса
- Ручной сброс. TPV811S-4LTR предусматривает функционал ручного присвоения выходу RESET значения логической единицы с выдерживанием задержек времени tRP и tRD.
- Сторожевой таймер. TPV706SL1-SR может осуществлять валидацию корректной работы программы микроконтроллера. Исправно работающая программа микроконтроллера периодически отправляет логическую единицу супервизору на вход WDI, чтобы сбросить сторожевой таймер и не дать ему присвоить логическую единицу на выходе WDO. Если программа микроконтроллера зависла, то она перестает устанавливать высокий уровень на вход WDI супервизора и по прошествии времени twd на выходе WDO устанавливается логическая единица, которая может быть обработана микроконтроллером как прерывание.
- Детектор отключения питания. TPV706SL1B-SR-S имеет функцию, предназначенную для заблаговременного предупреждения микроконтроллера/ПЛИС о неминуемом отключении или просадке основного питания. Это позволяет системе корректно завершить критически важные операции до того, как напряжение упадет настолько, что дальнейшая работа станет невозможной.
Некоторые модели предусматривают комбинацию этих функций. Выбор модели зависит от ваших потребностей. Ознакомиться с полным ассортиментом мониторов питания (супервизоров) от 3PEAK INCORPORATED можно по ссылке и в перечне ниже.
TPV809R-3STR
Супервизор питания SOT23G-3
TPV809M-3STR
Супервизор питания SOT23G-3
TPV803S-3STR
Супервизор низковольного питания 2.93V
TPV809L-3STR
Супервизор питания SOT23G-3
TPV6823V-TR
Супервизор низковольного питания со сторожевым таймером и ручным сбросом
TPV6823S-TR
Супервизор низковольного питания со сторожевым таймером и ручным сбросом
TPV8308LDADJ-S6TR
Супервизор тока покоя с программируемой задержкой сброса
TPV811S-4LTR
Супервизор низковольного питания с ручным сбросом
TPV706SL1-SR
Супервизор низковольного питания со сторожевым таймером
TPV809S-3STR
Супервизор низковольного питания
TPV809S-3TR
Супервизор низковольного питания
TPV809T-3STR
Супервизор низковольного питания
TPV811R-4LTR
Супервизор низковольного питания с ручным сбросом
TPV706SL1B-SR-S
Супервизор низковольного питания с детектором отключения питания
TPV706RL1-SR
Супервизор низковольного питания со сторожевым таймером
