Спецпредложение микросхем AC-DC преобразователей Wuxi Chipown Micro-electronics limited

В современной электронной инженерии обеспечение надежного и эффективного электропитания является одной из фундаментальных задач, определяющих работоспособность, безопасность и долговечность конечного устройства. Базовым звеном, выполняющим эту критически важную функцию, служат AC-DC преобразователи, которые претерпевают значительные изменения по мере развития элементной базы.

 Wuxi Chipown Micro-electronics Ltd. – крупный китайский разработчик и поставщик интегральных микросхем, основные линейки продуктов которого включают микросхемы преобразователей напряжения, в том числе AC-DC преобразователи.

Кратко поясним принцип работы микросхемы AC-DC преобразователя с гальванической развязкой: переменное напряжение питающей сети выпрямляется, фильтруется и поступает на первичную обмотку импульсного трансформатора. Цепь управляется встроенным силовым MOSFET-транзистором, который коммутирует ток с высокой частотой под управлением контроллера, интегрированного в корпус той же микросхемы, опираясь на сигнал, поступающий с обмотки обратной связи. Напряжение выходной обмотки импульсного трансформатора выпрямляется и подается в нагрузку.

Из этого вытекают основные технические характеристики:

• SW-voltage - напряжение «сток-исток» встроенного MOSFET, которое показывает, какое максимальное напряжение может выдержать ключ при выключении (с учетом выбросов);
• Frequency - частота коммутации.  Более высокая частота позволяет уменьшить габариты, но при этом возможно снижение КПД блока питания;
• Output Power - максимальная выходная мощность.

Немаловажным является и тип обратной связи, поскольку он определяет сложность схемотехники:

• PSR (первичная обратная связь) - в момент передачи энергии на вспомогательной обмотке возникает напряжение, пропорциональное выходному. Микросхема через вывод FB считывает этот «отслеженный» сигнал и корректирует ШИМ;
• SSR (вторичная обратная связь) - это тип обратной связи с оптопарой, где точное измерение и сравнение выходного напряжения происходит на вторичной стороне, а сигнал ошибки передается через оптопару на первичную сторону.

Рисунок 1 – AC-DC преобразователь с SSR (слева) и PSR (справа)

Нельзя однозначно сказать, какой тип обратной связи лучше, но следует иметь ввиду, что для нагрузки, требующей более стабильного питания, тип обратной связи SSR является более предпочтительным в силу повышенной точности и скорости стабилизации, поскольку у PSR точность и быстродействие напрямую зависят от параметров вспомогательной обмотки.

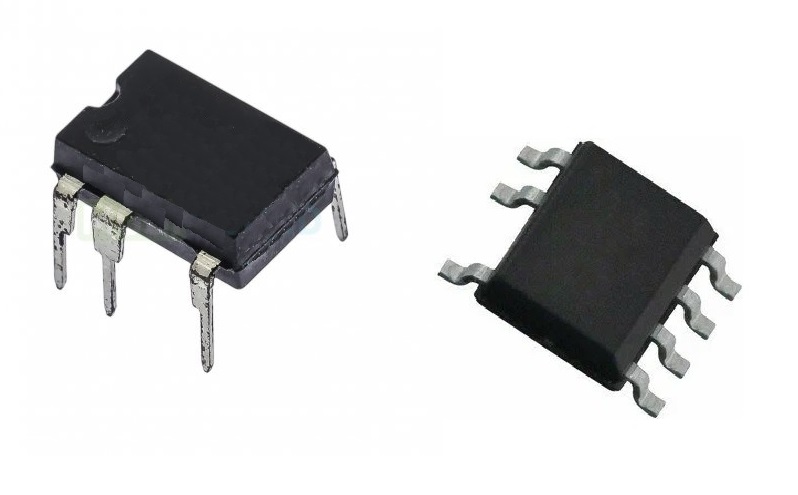

PN8147NSC-T1 ШИМ-контроллер AC-DC преобразователя DIP-7

PN8366SSC-R1M AC-DC ШИМ контроллер SOP-7

Кроме микросхем для AC-DC преобразователей с гальванической развязкой в спецпредложение входят и микросхемы для AC-DC преобразователей без гальванической развязки.

Подробнее ознакомиться с ассортиментом микросхем для AC-DC преобразователей от компании Wuxi Chipown Micro-electronics можно по ссылке или в перечне ниже.
