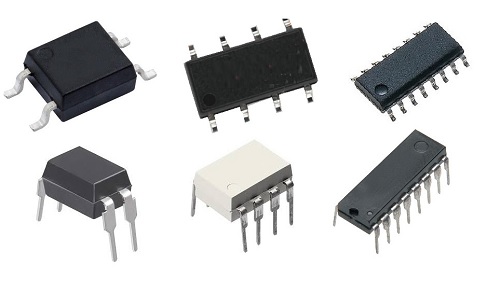

В наличии транзисторные оптопары Cosmo Electronics Corp.
Гальваническая развязка — это основа надежности и безопасности в современной электронике, там, где в устройствах рядом могут находиться микроконтроллер, обычно питаемый напряжением 3.3В, и цепи с напряжением, которое может быть в десятки, а то и в сотни раз выше. Наиболее доступным и распространенным способом обеспечить развязку является применение оптопары — оптоэлектронного прибора, в котором электрический сигнал преобразуется в световой, а затем обратно в электрический. Это решение обеспечивает не только защиту слаботочной логики от помех и бросков напряжения, но и позволяет передавать данные в неблагоприятных электромагнитных условиях.
Cosmo Electronics Corp.- тайваньский производитель оптоэлектронных компонентов и герконовых реле, начавший свою деятельность в 1981 году и сегодня занимающий лидирующие позиции на рынке в своей продуктовой нише. Продукцию компании применяют такие гиганты как Samsung, JCV, Acer, Philips, BEKO.
Основные характеристики оптопар
- Напряжение изоляции — это максимальное среднеквадратичное значение переменного напряжения (обычно 50/60 Гц), которое оптопара может выдерживать в течение одной минуты без пробоя. Для стандартных оптопар этот параметр составляет от 2,5 кВ до 5 кВ, для высоковольтных (медицинских/промышленных) — до 7,5 кВ и выше.
- CTR (Current Transfer Ratio) - показывает, во сколько раз ток на выходе оптопары (ток коллектора фототранзистора) отличается от тока на её входе (тока светодиода).
В нашем ассортименте представлены 6 серий оптопар, характеристики которых – в таблице ниже.
|
Общая характеристика |
Серия |
Особенности |
|---|---|---|
|
Изделия для поверхностного монтажа |
KPC357NT |
Оптопара общего назначения |
|
KPC354NT |
Оптопара с биполярным входом (включено два светодиода встречно-параллельно) |
|
|
Изделия для монтажа в отверстие |
K1010 |
Базовая оптопара постоянного тока. Самая популярная модель для блоков питания, программируемых контроллеров и измерительной техники. Выпускается с увеличенным расстоянием между выводами для защиты от поверхностного пробоя |
|
K3010 |
Аналог серии K1010 с биполярным входом |
|
|
Сверхминиатюрные изделия |
KPS2801 |
Обеспечивает самую высокую скорость переключения среди представленных (время нарастания/спада 3/5 мкс против 4/20 мкс у KPC) |
|
Сдвоенные изделия |
KP1020 |
Содержит две полностью независимые оптопары |
Компания Cosmo Electronics, имея более чем 40-летний опыт, предлагает проверенные временем решения для гальванической развязки. Представленные серии оптопар — от базовой K1010 до скоростной KPS2801 — позволяют разработчику гибко подойти к проектированию, учитывая требования к изоляции (до 5000 В), быстродействию и габаритам. Подробнее ознакомиться с ассортиментом и изучить характеристики оптопар от Cosmo Electronics Corp можно по ссылке или в перечне ниже.
KPC357NT0CTLD
Оптопара транзисторная одноканальная 3.75кВ /60В 0.05A Кус=200...400% 0.07Вт -55...+115°C NBC
K10101C
Оптопара транзисторная одноканальная 5.0кВ /80В 0.05A Кус=200-400% 0.2Вт -55...+115°C
KPS28010BTLD
Оптопара транзисторная 50мА 80В
KPC357NT0BTLD
Оптопара транзисторная одноканальная 3.75кВ /60В 0.05A Кус=130...260% 0.07Вт -55...+115°C NBC
KPC354NT0BTLD
Оптопара транзисторная одноканальная 3.75кВ /80В 0.05A Кус=20...400% 0.17Вт -55...+115°C
KPC357NT0DTLD
Оптопара транзисторная одноканальная 3.75кВ /60В 0.05A Кус=300...600% 0.07Вт -55...+115°C NBC
KP1010C
Оптопара транзисторная одноканальная 5.0кВ /80В 0.05A Кус=200-400% 0.2Вт -55...+115°C
K10101D
Оптопара транзисторная одноканальная 5.0кВ /80В 0.05A Кус=300-600% 0.2Вт -55...+115°C
KP10200E
Оптопара транзисторная двухканальная 5.0кВ /80В 0.05A Кус=50-600% 0.2Вт -55...+115°C
K30101B
Оптопара транзисторная одноканальная 5.0кВ /80В 0.05A Кус=60...300% 0.2Вт -55...+115°C
KPC354NT0ATLD
Оптопара транзисторная одноканальная 3.75кВ /80В 0.05A Кус=50...150% 0.17Вт -55...+115°C
K30101B
Оптопара транзисторная одноканальная 5.0кВ /80В 0.05A Кус=60...300% 0.2Вт -55...+115°C
