Лабораторные блоки питания QJE от Ningbo JiuYuan Electronic Лабораторные блоки питания QJE от Ningbo JiuYuan Electronic

Штаб-квартира китайской компании JIUYUAN Electronic находится в г. Нингбо (Ningbo), что в двух часах езды от Шанхая.
JIUYUAN Electronic не только является OEM-партнером известных брендов, но и продвигает на рынке свой бренд – QJE.
В производственную линейку JIUYUAN Electronic входит:

  • Источники и модули питания разного назначения, в т.ч. для морских судов, промышленного и лабораторного оборудования;
  • Коммутационная аппаратура.

Мы кратко рассмотрим лабораторные источники питания в разном конструктивном исполнении – многоканальные и одноканальные, линейные и импульсные. Все рассмотренные нами блоки питания работают либо в режиме постоянного выходного напряжения (CV), либо в режиме постоянного выходного тока (CI). Диапазон рабочей температуры лабораторных блоков питания составляет 0–40°С.

Если нагрузка мала и ток нагрузки ниже установленного пользователем предела, блок питания работает в режиме источника напряжения. При увеличении нагрузки, когда выходной ток достигает установленного пользователем значения, блок питания переходит в режим источника тока.

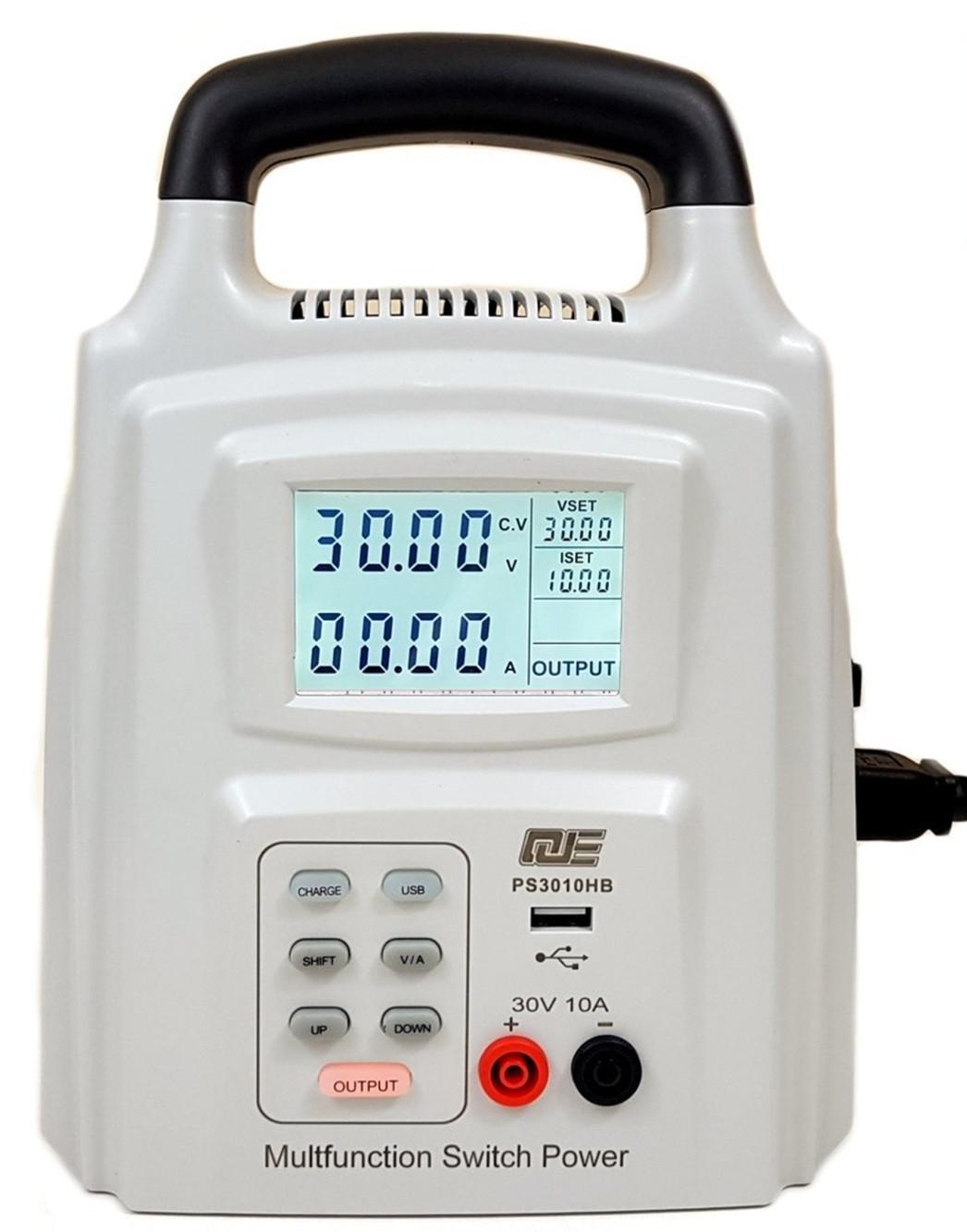

Рис. 1. Переносной импульсный блок питания PS3010HB

Многие блоки питания имеют простое и понятное обозначение. Начальные буквы обозначают серию, далее следуют четыре цифры: первые две из них соответствуют максимальному напряжению, а последние две – максимальному току; последние буквы обозначают вариант конструктивного исполнения. Например, максимальное выходное напряжение блока PS3010HB (см. рис. 1) равно 30 В, а максимально допустимый ток – 10 А. Буквы HB в данном случае указывают на переносное исполнение. Погрешность измерения тока и напряжения не превышает ±1%. Размер блока: 85×160×230 мм, а его вес – 1,8 кг.

Множество преимуществ импульсных источников питания над линейными многократно описано, и мы не будем повторяться. Заметим только, что у линейных источников питания имеется один, но важный довод в свою пользу – низкое напряжение шумов и пульсаций выходного напряжения. Именно по этой причине в производственной линейке компании JIUYUAN Electronic имеется немало линейных блоков питания.

Вес у этих источников питания немалый – до 35 кг, но и пульсации выходного напряжения невелики – всего 0,5–3 мВ (СКЗ) в зависимости от мощности. Для сравнения: пульсации выходного напряжении в импульсных источниках сравнимой мощности колеблются в диапазоне 50–200 мВ (СКЗ). К тому же, массогабаритные показатели лабораторных блоков питания не имеют такого большого значения, как в случае с другими приложениями. Компания не преминула воспользоваться еще одним преимуществом линейных блоков питания – в них гораздо проще, чем в импульсных блоках, реализовать многоканальные модификации.

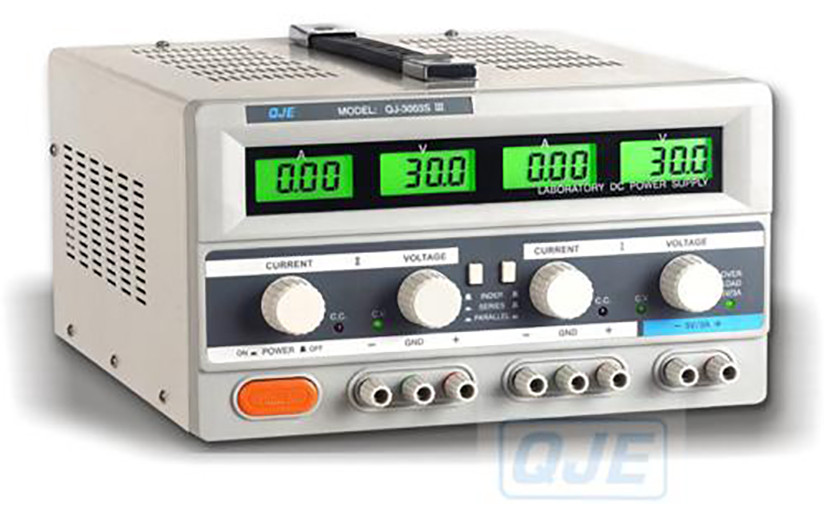

Рис. 2. Линейный блок питания QJ3003CIII

Буквально в двух словах опишем многоканальные блоки питания QJ3003CIII, QJ3005CIII и QJ5003CIII. Внешний вид блока QJ3003CIII показан на рисунке 2. В этих блоках помимо двух независимо регулируемых каналов имеется еще и третий независимый канал с фиксированным выходным напряжением 5 В и максимальным выходным током 3 А. Два регулируемых канала можно соединять параллельно или последовательно; при этом контроль напряжения и тока обоих каналов осуществляется только одним ведущим каналом. Блоки могут длительное время работать при полной нагрузке.

Основные параметры блоков QJ3003CIII, QJ3005CIII и QJ5003CIII:

  • Регулируемое выходное напряжение: 0–30 или 0–50 В;
  • Ток канала (макс.): 3 А или 5 А;
  • Пульсации выходного напряжения: не более 0,5 мВ;
  • Регулировочная нагрузочная характеристика: 100 ppm + 2 мВ;
  • Размер: 270×180×310 мм;
  • Масса: 11,5 или 13,5 кг.

Кроме блоков питания малой и средней мощности, будет справедливым упомянуть и мощные блоки питания. Рассмотрим для примера серию линейных блоков питания QJ3010E, QJ3020E, QJ36005E, QJ6010E, QJ12003E (см. рис. 3). Как видно из названия, в нее входят блоки с максимальным выходным напряжением 30–120 В и максимальным током 3–20 А. Попутно заметим, что по мере увеличения мощности блока питания все более весомым параметром становится выигрыш в стоимости линейного источника по сравнению с цифровым.

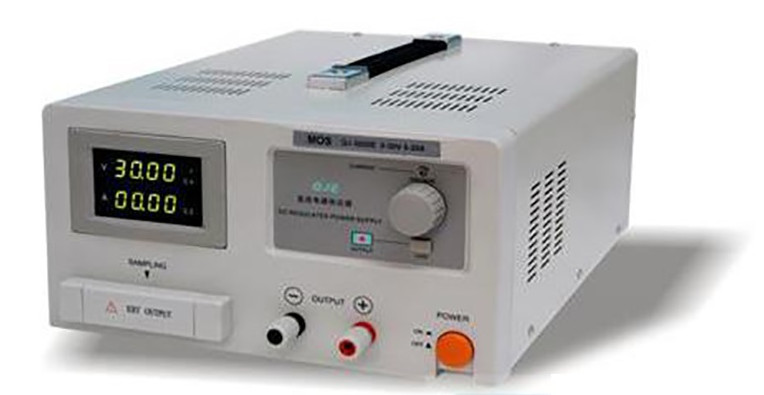

Рис. 3. Линейный блок питания QJ6010E

При большом токе нагрузки и значительной длине кабеля питания выходное напряжение блока питания и напряжение на нагрузке могут различаться из-за падения напряжения на кабеле питания, что приводит к ошибке регулирования. Чтобы компенсировать эту ошибку, предусмотрены дополнительные клеммы S+ и S– для подключения сигнала обратной связи по напряжению на нагрузке.

Приведем некоторые основные параметры этих блоков:

  • Выходное напряжение (рег.): 0–30; 0–60 или 0–120 В;
  • Ток канала (макс.): 3; 5; 10 или 20 А;
  • Пульсации выходного напряжения: не более 2–5 мВ;
  • Регулировочная нагрузочная характеристика: 100 ppm + 2 мВ;
  • Размер: 265×140×360 мм;
  • Масса: 15–17 кг.

В заключение заметим, что все лабораторные блоки питания компании JIUYUAN Electronic имеют защиту от токов короткого замыкания, от ошибки полярности и тепловую защиту. Точность регулирования напряжения и срабатывания защит обеспечивается с помощью встроенного микроконтроллера.
