Новинки семейства SIMPLE SWITCHER® POWER MODULES
В конце января 2010 года компанией "National Semiconductor" было начато производство новой серии SIMPLE SWITCHER® Power Modules. От ранее выпускавшихся стабилизаторов, новая серия модулей питания LMZxxxxx отличается, в первую очередь, встроенной катушкой индуктивности. По существу микросхемы являются функционально законченными модулями питания, для работы требуются лишь несколько пассивных компонентов - резисторов и конденсаторов.
Серия LMZxxxxx - семейство импульсных понижающих синхронных стабилизаторов напряжения с интегрированными силовыми ключами и катушкой индуктивности. Очевидным достоинством нового семейства SIMPLE SWITCHER® Power Modules является то, что встроенная катушка индуктивности является еще и экраном, благодаря которому снижается уровень электромагнитных помех, создаваемых при работе импульсного стабилизатора напряжения.
Все модули имеют управляющие входы ENABLE и SS (Soft Start) с нормируемыми порогами срабатывания, причем порог срабатывания зависит от уровня входного напряжения. Вход SS (мягкий старт) позволяет управлять скоростью нарастания выходного напряжения при включении модуля. Модули имеют встроенные системы защиты от пусковых бросков тока, понижения входного напряжения и защиту от короткого замыкания на выходе.
На сегодняшний день доступны модули семейства: LMZ05xx, LMZ12003 и LMZ14203 с максимальным выходным током 3А. Для заказа доступны образцы четырех модулей: LMZ12001, LMZ12002, LMZ14201 и LMZ14202. Появление остальных модулей питания планируется осенью 2010 года. Из новых разработок, особенно, интересны модули LMZ12010 и LMZ13610 с выходным током до 10А и модули с выходным напряжением 18 и 24 В. Модули семейств LMZ105xxM, LMZ120xxM, LMZ142xxM рассчитанны на работу при температуре окружающей среды -55°С.
Как уже отмечалось, одним из самых больших достоинств этого семейства модулей питания LMZxxxxx является низкий уровень электромагнитных помех, благодаря оптимальной компоновке элементов в корпусе, а также экранированию индуктивностью. Именно низкий уровень помех позволяет применять стабилизаторы LMZxxxx там, где раньше применялись исключительно линейные стабилизаторы: для питания аналоговых устройств, в медицинской и измерительной аппаратуре.
Отличительные черты семейства импульсных, понижающих модулей питания SIMPLE SWITCHER® Power Modules
- низкий уровень помех
- интегрированная в корпус модуля индуктивность
- все популярные токи и напряжения
- минимальное количество элементов обвязки
- простота применения
- диапазон рабочих температур: от -40° до +125°C
- КПД: до 96%

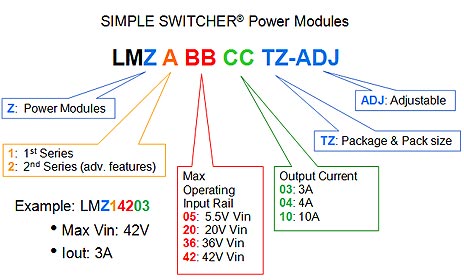

Серия | Наименование | Выходной ток, А | Входное напряжение, В | Выходное напряжение, В | Частота, кГц | Корпус |
LMZ105xx | LMZ10503 | 3 | 2.95 - 5.5 | 0.8 - 5 | 1000 | TO-PMOD-7 |
LMZ10504 | 4 | |||||
LMZ10505 | 5 | |||||
LMZ120xx | LMZ12001 | 1 | 4.5 - 20 | 0.8 – 6 | 1000 макс | TO-PMOD-7 |
LMZ12002 | 2 | |||||
LMZ12003 | 3 | |||||
LMZ142xx | LMZ14201 | 1 | 6 - 42 | 0.8 – 6 | 1000 макс | TO-PMOD-7 |
LMZ14202 | 2 | |||||
LMZ14203 | 3 | |||||
LMZ12010 | LMZ12010 | 10 | 6-20 | 0.8-5 | 1 | TO-PMOD-9 |
LMZ13610 | LMZ13610 | 10 | 6-36 | 0.8-5 | 1 | TO-PMOD-9 |
LMZ120xx | LMZ12001A | 1 | 4.5-20 | 0.8-18 | 1 | TO-PMOD-7 |
LMZ12002A | 2 | 1 | ||||
LMZ12003A | 3 | 1 | ||||
LMZ142xxxA | LMZ14201A | 1 | 6-42 | 0.8-24 | 1 | TO-PMOD-7 |
LMZ14202A | 2 | 1 | ||||
LMZ14203A | 3 | 1 | ||||
LMZ105xxM | LMZ10503M | 3 | 2.95-5.5 | 0.8-5 | 1 | TO-PMOD-7 |
LMZ10504M | 4 | 1 | ||||
LMZ10505M | 5 | 1 | ||||
LMZ120xxM | LMZ12001M | 1 | 4,5-20 | 0.8-6 | 1 | TO-PMOD-7 |
LMZ12002M | 2 | 1 | ||||
LMZ12003M | 3 | 1 | ||||
LMZ142xxM | LMZ14201M | 1 | 6-42 | 0.8-6 | 1 | TO-PMOD-7 |
LMZ14202M | 2 | 1 | ||||
LMZ14203M | 3 | 1 |
