Поступили в продажу платы на алюминиевой подложке под светодиоды Osram

Группа компаний Промэлектроника
07.09.2010

Как известно, из-за очень небольшой площади поверхности и объема мощных светодиодов, охлаждение, необходимое для их работы, за счет излучения и обычной конвенции не достигается. Поэтому первоочередная задача при конструировании светодиодных светильников - обеспечить отвод тепла, за счет теплопроводности специальных охлаждающих элементов или конструкции корпуса. Тогда уже эти элементы будут отводить тепло излучением и конвекцией. Материалы теплоотводящих элементов по возможности должны иметь минимальное тепловое сопротивление.
Одним из лучших вариантов отвода тепла - являются платы на алюминиевой подложке с уже нанесенными, изолированными токоведущими трассами, непосредственно к которым подпаиваются светодиоды.

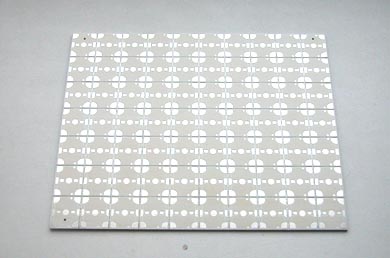

В продажу поступили платы на алюминиевой подложке под светодиоды Osram Golden Dragon/Dragon+. Платы расположены на пластине из 70 платок ( матрица 7х10 ), которая легко разламываются на линейки или отдельные платы благодаря  разрезам между платами. Лицевое покрытие доступно в двух вариантах в белом и черном цвете. Посадочные места под светодиоды и соединительные провода залужены, что облегчает монтаж. Продажа возможна как по отдельности плат, так и самих пластин.

Уже в продаже следующие платы:

Наименование Вид Краткое описание Минимальная оптовая партия, шт. Оптовая цена Розничная цена
PN OSRAM-70 white Плата белая для Osram
Dragon/Dragon+
21mm x 25mm x 2mm (матрица из 70-ти платок)
420 14,02 20,39
PN OSRAM-70 black Плата черная для Osram
Dragon/Dragon+
21mm x 25mm x 2mm
( матрица из 70-ти платок)
420 14,03 20,40
PN MULTI GD+&XRE Плата белая для Osram GD/GD+,
Cree XR-E (матрица из 70-ти платок)
420 14,68 15,91
PN MULTI OSLON&XP Плата белая для Osram Oslon SSL,
Сree XP-E,
XPG и MX6
(матрица из 70-ти платок)
420 14,96 21,75

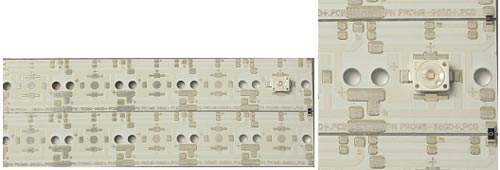

PN PROM8-96GD+ multi Плата линейка на 8-мь led
Osram Dragon/Dragon+
(на листе 12 линеек на 96led)
Линейки можно соединять в цепь с помощью SMD резистора или предохранителя. Есть линия для запайки терморезистора.
30 101,10 147,05
BERGQUIST803268 Плата звездочка для Osram Golden Dragon /
Golden DragonPlus /
Golden Dragon Oval Plus 19.9mm x 19.9mm x 1.57mm
108 28,66 41,68
BERGQUIST803288 Плата квадратная для Osram Golden Dragon /
Golden DragonPlus /
Golden Dragon Oval Plus
25.4mm x 25.4mm x 1.57mm
408 29,50 42,90
BERGQUIST803808 Плата для Osram Ostar SMT,
звездочка
102 17,99 26,17
LDKPED-24C3WR4-01 Плата с 3-мя цепочками под RGB на 24 светодиода Golden DragonPlus.
Под линзу:
LL24ED-AB25L
25°
50 458,56 562,78
LDKPED-36C3WR4-01 Плата разведена на 3 цепочки под RGB на 36 светодиодов Golden DragonPlus.
Под линзу:
LL36ED-AA15L-M 15 °
LL36ED-AA25L-M 25°
LL36ED-AA40L-M 40°
50 429,60 527,24

 *Приведены оптовые цены с учетом НДС. В случае заказа количества менее оптового, будут действовать мелкооптовые или розничные цены.

Светодиоды изготавливаются по безсвинцовой и безртутной технологии и опережают текущие требования по охране окружающей среды.

Светодиоды "Osram" можно подобрать здесь:
http://www.promelec.ru/semiconductor/leds/osram/

Блоки питания на 350мА и 700мА: http://www.promelec.ru/company/news/428/

Влагозащищенные блоки питания для мощных светодиодов со стабилизацией тока 350 и 700 мA: http://www.promelec.ru/company/news/465/

Адрес сайта производителя: www.osram-os.com

За более подробной информацией обращайтесь в отдел поставок:
Хуртин Евгений
E-mail: hurtin@promelec.ru
Телефон: +7 (343) 245 32 37

Техническая поддержка:
Е-mail: support@promelec.ru
Телефон: +7 (343) 372 92 27

По вопросам оптовых поставок обращайтесь в отдел продаж:
E-mail: pr@promelec.ru
Телефон: 8 800 1000 321
