Оценочная плата LM3150MH-750 для DC-DC преобразователей

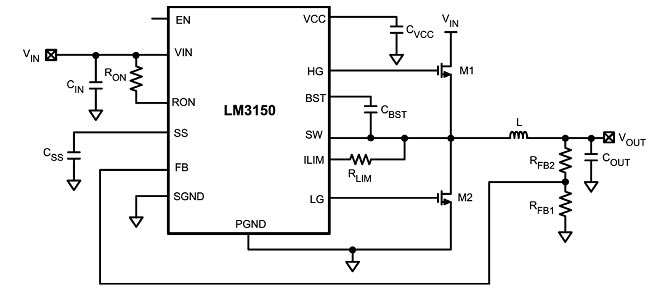

 Платы предназначены для оценки технических характеристик преобразователя, построенного на базе контроллера семейства SIMPLE SWITCHER ® - LM3150. Микросхема позволяет строить понижающие DC-DC преобразователи с выходным током до 12А. Микросхема может работать в диапазоне входного напряжения от 6 до 42В, напряжение на выходе преобразователя устанавливается при помощи резисторного делителя, минимально возможное напряжение на выходе 0.6В. Частота коммутации стабилизатора на базе LM3150 может достигать 1МГц. КПД преобразователей реализованных на LM3150 может достигать значения 92% (при частоте преобразования 750 кГц) и 98% (при частоте преобразования 250 кГц), но для достижения такой эффективности необходимо подбирать остальные элементы стабилизатора в соответствии с рекомендациями производителя. Для работы LM3150 разработчики выбрали режим "The Constant On-Time (COT)" - это режим, в котором время накопления дросселя неизменно. Такой режим позволяет оптимально подобрать параметры выходного фильтра, уменьшить габариты индуктивных и емкостных элементов преобразователя, уменьшить помехи, излучаемые при работе.

Микросхема LM3150 содержит полный комплекс интегрированных защит: защита от перегрева, блокировка при превышении входного напряжения, защита от короткого замыкания в цепи нагрузки.

Использование LM3150 обеспечивает быструю и легкую разработку дизайна преобразователя, дает возможность построить схему высокоэффективного, мощного, малогабаритного стабилизатора напряжения с минимальным количеством внешних навесных элементов. Для расчета источников питания на LM3150 National Semiconductor рекомендует использовать on-line среду проектирования National's WEBENCH ® доступную на сайте производителя. Использование WEBENCH ® гарантирует правильный подбор внешних элементов, использование современных MOSFET транзисторов, проверку правильности теплового режима силовых элементов и определение габаритов печатной платы источника.

Технические характеристики оценочной платы LM3150EVAL-750:

Области применения LM3150:
- DC-DC преобразователи для питания телекоммуникационного оборудования
- Вторичные источники питания сетевого оборудования
- Различные DC-DC преобразователи

Вы можете заказать у нас образцы микросхем LM3150, демонстрационные платы LM3150EVAL-250, LM3150EVAL-500, LM3150EVAL-750, так же мы готовы дать рекомендации по подбору MOSFET-ключей и пассивных элементов.
