Доступны интегральные модули питания серии Simple Switcher® Power Modules: LMZ12008, LMZ12010, LMZ22008, LMZ22010 с выходным током 8 и 10 А
В начале апреля 2011 года компанией "National Semiconductor" было начато производство новой серии Simple Switcher® Power Modules. От ранее выпускавшихся стабилизаторов новая серия модулей отличается возможностью отдавать в нагрузку токи до 10А.
Отличительные черты семейства импульсных, понижающих модулей питания Simple Switcher® Power Modules:
- Выходной ток: до 10А
- Диапазон входного напряжения: от 6 до 36В
- Диапазон выходного напряжения: от 0,8 до 6В
- Эффективность: до 90%
Ключевые особенности преобразователей:
- Индуктивность, интегрированная в корпус модуля
- Простота применения
- Возможность гибкого управления плавным запуском
- Защита от превышения входного напряжения, выходного тока и защита от короткого замыкания на выходе
- Широкий диапазон рабочих температур: от -40 до +125°C
- Поддержка интерактивного проектирования в Webench® Power Designer
- Совместимость по выводам модулей: LMZ22008/06, LMZ12010/08/06, LMZ23610/08/06 и LMZ13610/08/06
Преимущества применения:
- Высокая эффективность теплоотдачи корпуса
- Низкий уровень излучаемых помех
- Для работы необходимо только 7 внешних навесных элементов
- Низкий уровень выходных пульсаций напряжения
Краткие технические характеристики нового семейства
| Серия | Наименование | Выходной ток, А | Входное напряжение, В | Выходное напряжение, В | Частота, МГц | Корпус | Демонстрационные платы |
|---|---|---|---|---|---|---|---|
| LMZ120xx | LMZ12008 | 8 | 6 - 20 | 0.8 - 6 | 350 | TO-PMOD-11 | LMZ12008EVAL |
| LMZ12010 | 10 | LMZ12010DEMO | |||||
| LMZ12010EVAL | |||||||
| LMZ220xx | LMZ22008 | 8 | 6 - 20 | 0.8 – 6 | 314 - 600 | TO-PMOD-11 | LMZ22008EVAL |
| LMZ22010 | 10 | LMZ22010EVAL | |||||
| LMZ1360xx | LMZ13608 | 8 | 6 - 36 | 0.8 – 6 | 350 | TO-PMOD-11 | |
| LMZ13610 | 10 | ||||||
| LMZ2360xx | LMZ23680 | 8 | 6 - 36 | 0.8 - 6 | 314 - 600 | TO-PMOD-11 |

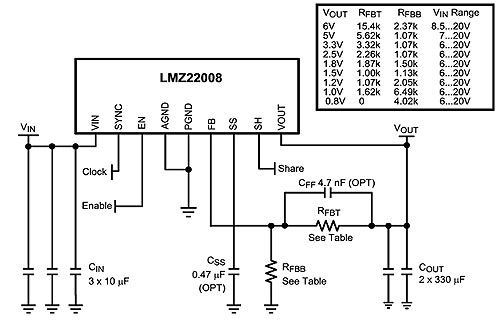

Схема включения модулей питания серии LMZ220xx, LMZ236xx
Состав семейства импульсных, понижающих модулей питания SIMPLE SWITCHER® Power Modules
Система обозначений SIMPLE SWITCHER® Power Modules
