Построение счётчика электрической энергии на базе микросхем STMicroelectronics

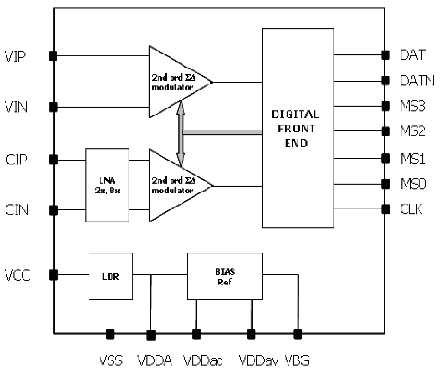

Компания STMicroelectronics выпустила новую микросхему для построения устройств учёта  электрической энергии. Теперь появилась возможность расширить динамический диапазон измеряемых токов и напряжений в мультифазном счётчике. Датчик мощности STPMS2, построенный на базе ∑ Δ АЦП, имеет динамический диапазон 1:2500, при этом ошибка измерения не превышает 0.1%. Кроме АЦП для тока и напряжения в данном электронном компоненте присутствуют:
- усилитель канала тока с несколькими фиксированными коэффициентами усиления
- генератор опорного напряжения 1.23В с коэффициентом температурной нестабильности менее чем 30 ppm/°С.
- линейный регулятор напряжения питания.
- модуль цифровой обработки измеренных сигналов

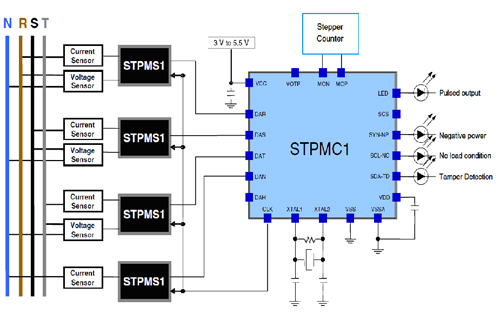

Данная микросхема работает в паре с STPMC1. Подключение производится по схеме:

Микросхемы SPMS1 и STPMS2 являются функциональными аналогами, поэтому могут заменять друг друга (обратите внимание, что данные изделия не совместимы по выводам).

Имеется отладочная плата STEVAL-IPE010V1, которая представляет собой мультифазный счётчик на базе микросхем STPMS1 и STPMC1 www.promelec.ru/catalog/1812/1838/0/0/
