Доступны к заказам новые типы модулей MIPAQ™ sense производства Infineon Technologies для построения надежных, компактных и недорогих инверторов!
22.07.2011
Модули MIPAQ™ sense шеститранзисторные и имеют по три специально разработанных шунта для измерения тока и оперативное, полностью цифровое измерение тока на основе метода Сигма-дельта преобразования. Также вместо оптической применена гальваническая развязка сигналов внутри модуля.
С гальванической трансформаторной развязкой по технологии Infineon Coreless (CLT) существенно экономится площадь монтажа на плате. MIPAQ™ sense модули управляют токами 75 A и 100 A. Доступны в корпусах EconoPACK™ 3. Для надежной и быстрой установки применяется технология контактов PressFIT.
Начало семейству MIPAQ™ положили базовые модули типа MIPAQ™ base. В отличие от базовых, MIPAQ™ sense предлагают не только интегрированные в модуль токовые шунты, но и дополнительное интегрированное в модуль оперативное измерение тока, с полностью цифровым преобразованием и гальванически изолированными сигналами.
В модулях MIPAQ™ sense применена технология изготовления кристаллов Infineon IGBT4, которая позволяет увеличить плотность мощности IGBT. В модуль интегрирован резистор с отрицательным ТКС в качестве температурного датчика. Поколение IGBT4 обеспечивает реактивные и тепловые потери на 20% меньшие, чем IGBT3.
В предыдущем поколении модулей работа оптоэлектронных развязок при высоких температурах приводит к сокращению срока службы оптронов, а технология интегрированных в модуль трансформаторов без сердечника (CLT) одобрена для температур до 150°C и надежно работает при повышенных температурах.
Классический метод измерения тока использует шунты. При этом измеряется падение напряжения, вызванное протекающим через шунт током. У этого решения есть главное неудобство! Внешний резистор вызывает дополнительные тепловые потери и, как следствие, высокий локальный нагрев платы PCB. При действующих токах в сотни ампер тепловая ситуация становится уже критической, поэтому в MIPAQ™ sense все токовые шунты интегрированы непосредственно в модуль. Причем интегрированы в область, где выделяемое шунтами тепло легко рассеивается. Интеграция шунтов в силовой модуль приводит к превосходным тепловым свойствам! Поэтому, несмотря на температурные колебания, шунты в модулях MIPAQ™ sense обеспечивают линейное соотношение между измеренным напряжением и протекающим током в широком диапазоне токов и температур.
С гальванической трансформаторной развязкой по технологии Infineon Coreless (CLT) существенно экономится площадь монтажа на плате. MIPAQ™ sense модули управляют токами 75 A и 100 A. Доступны в корпусах EconoPACK™ 3. Для надежной и быстрой установки применяется технология контактов PressFIT.

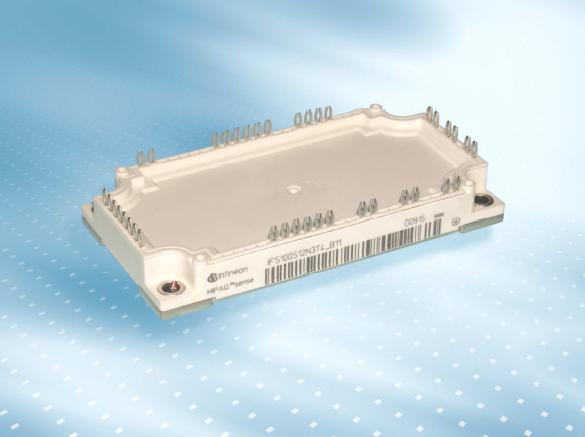

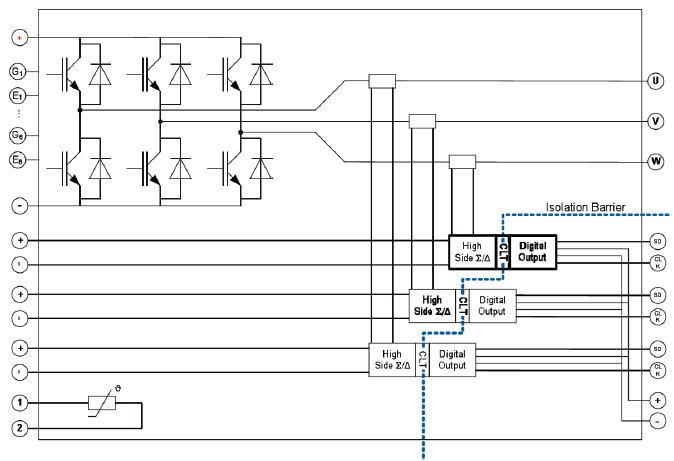

Вид MIPAQ™ sense | Функциональная схема MIPAQ™ sense |
Семейство MIPAQ™.
Начало семейству MIPAQ™ положили базовые модули типа MIPAQ™ base. В отличие от базовых, MIPAQ™ sense предлагают не только интегрированные в модуль токовые шунты, но и дополнительное интегрированное в модуль оперативное измерение тока, с полностью цифровым преобразованием и гальванически изолированными сигналами.
Технология изготовления кристаллов.
В модулях MIPAQ™ sense применена технология изготовления кристаллов Infineon IGBT4, которая позволяет увеличить плотность мощности IGBT. В модуль интегрирован резистор с отрицательным ТКС в качестве температурного датчика. Поколение IGBT4 обеспечивает реактивные и тепловые потери на 20% меньшие, чем IGBT3.
Технология Infineon Coreless (CLT).
В предыдущем поколении модулей работа оптоэлектронных развязок при высоких температурах приводит к сокращению срока службы оптронов, а технология интегрированных в модуль трансформаторов без сердечника (CLT) одобрена для температур до 150°C и надежно работает при повышенных температурах.
Технология шунтов силового модуля.
Классический метод измерения тока использует шунты. При этом измеряется падение напряжения, вызванное протекающим через шунт током. У этого решения есть главное неудобство! Внешний резистор вызывает дополнительные тепловые потери и, как следствие, высокий локальный нагрев платы PCB. При действующих токах в сотни ампер тепловая ситуация становится уже критической, поэтому в MIPAQ™ sense все токовые шунты интегрированы непосредственно в модуль. Причем интегрированы в область, где выделяемое шунтами тепло легко рассеивается. Интеграция шунтов в силовой модуль приводит к превосходным тепловым свойствам! Поэтому, несмотря на температурные колебания, шунты в модулях MIPAQ™ sense обеспечивают линейное соотношение между измеренным напряжением и протекающим током в широком диапазоне токов и температур.
Характеристики модулей MIPAQ™ sense.
Название | Ic, А | Vce, В | Vcesat, V T=25°C | P tot, W | Rthjc, k/W, max | Rshunt, mO, T=25°C |
---|---|---|---|---|---|---|
IFS75S12N3T4_B11 | 75 | 1200 | 1,85 | 350 | 0,43 | 2,4 |
IFS100S12N3T4_B11 | 100 | 1200 | 1,75 | 455 | 0,33 | 1,5 |
Области применения
Новое семейство MIPAQ™ sense - это уникальные модули, предназначенные для управления промышленными двигателями и сервомоторами до 37 кВт в мощных, компактных и недорогих инверторах! Новые схемы защиты чрезвычайно быстро обнаружат повышенные токи и токи короткого замыкания, а значит более оперативно и надежно обеспечат защиту кристалла IGBT.
Официальное информационное сообщение можно скачать здесь.
Адрес сайта производителя: www.Infineon.com.
Официальное информационное сообщение можно скачать здесь.
Адрес сайта производителя: www.Infineon.com.
