CR95HF -мультистандартный RFID трансивер 13,56МГц
7 сентября 2011 г.
Компания STMicroelectronics выпустила мультистандартный бесконтактный RFID трансивер 13,56МГц. Особенностью данного устройства является то, что аналоговый выходной блок (Analog Front End) позволяет работать с несколькими различными стандартами передачи RFID, что делает CR95HF универсальным трансивером. Встроенная система управления питанием совместно с детектором метки позволяет снизить энергопотребление системы. А популярные стандарты связи обеспечивают надежное соединение с управляющим контроллером, хранящим ключ.

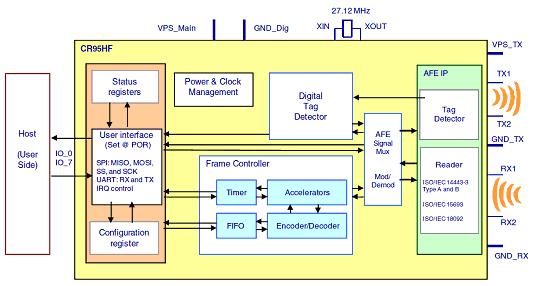

Функциональная схема микросхемы CR95HF
В качестве основы для RFID метки можно использовать память EEPROM 64K с RF интерфейсом 13,56МГц - M24LR64 производства STMicroelectronics.
Для разработки собственной антенны можете воспользоваться рекомендациями от ST
.
В качестве отладочной платы для трансивера можно использовать DEMO-CR95HF-A. В составе отладочной платы вы сможете найти антенны с RF EEPROM M24LR64, а также плату трансивера с микросхемой CR95HF, антенной и микроконтроллером STM32
Для разработки собственной антенны можете воспользоваться рекомендациями от ST
. В качестве отладочной платы для трансивера можно использовать DEMO-CR95HF-A. В составе отладочной платы вы сможете найти антенны с RF EEPROM M24LR64, а также плату трансивера с микросхемой CR95HF, антенной и микроконтроллером STM32
Внешний вид отладочной платы DEMO-CR95HF-A
Функциональная схема отладочной платы DEMO-CR95HF-A
Поддерживаемые режимы:
Чтение/запись.
Особенности CR95HF:Дальность приема/передачи до 1м;
Поддержка нескольких стандартов;
Несколько режимов питания;
Детектор метки.
Поддерживаемые стандарты связи на частоте 13.56 МГц:ISO/IEC 14443 A and B;
ISO/IEC 15693;
ISO/IEC 18092.
Соединение CR95HF с управляющим устройством:
SPI;
UART.
Особенности CR95HF:
Поддерживаемые стандарты связи на частоте 13.56 МГц:
Соединение CR95HF с управляющим устройством:
Области применения меток и трансиверов:
Образцы и отладочные платы доступны со склада "Промэлектроники".
Заказать образцы и отладочные платы Вы можете, связавшись с нами по следующим координатам:
Сорокин Сергей
E-mail: stm@promelec.ru
Телефон: +7 (343) 245-68-20
Задать вопрос техподдержке вы можете на нашем форуме.
