Texas Instruments представляет LMP90097/LMP90098/LMP90099/LMP90100 - многоканальные 24-битные АЦП с низким энергопотреблением и непрерывной фоновой калибровкой, адаптированные для снятия информации с различного вида сенсоров.
Описание

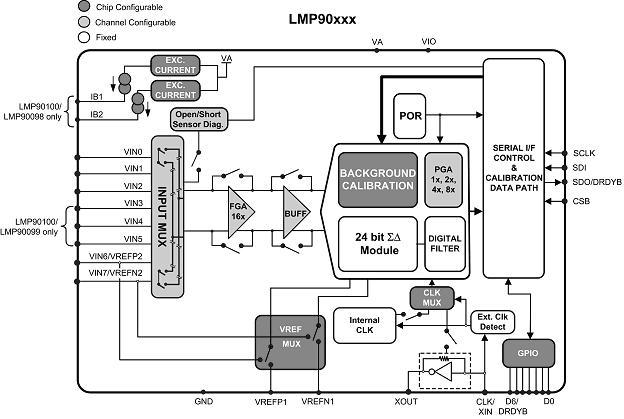

LMP90097/LMP90098/LMP90099/LMP90100 - многоканальный высокоинтегрированный оконечный каскад для подключения различного вида сенсоров.
Особенности:
Низкое энергопотребление в совокупности с высокоточным (24 бита) малошумящим сигма-дельта АЦП и наличие двух встроенных усилителей: фиксированного (FGA) на 16х и программируемого (PGA) на 1х…8х.
Наличие фоновой калибровки АЦП позволяет устранить ошибки (в том числе от температуры), обеспечивая точность измерений без ущерба для скорости и потребляемой мощности. А встроенный цифровой фильтр позволяет устранить помехи от энергосетей 50Гц и 60Гц.
Многоканальный входной мультиплексор позволяет работать как в дифференциальном, так и в одноканальном режимах. LMP90100 и LMP90099 поддерживают 4 дифференциальных высокоимпедансных входа или 7 одноканальных, LMP90098 и LMP90097 - 2 и 4 входа соответственно.
Постоянная фоновая диагностика подключенных датчиков. Она позволяет обнаруживать обрывы и короткие замыкания в датчиках, а также превышение входным сигналом заданного диапазона.
Наличие двух программируемых источников тока позволяет запитывать специализированные датчики, например, такие как резистивные датчики температуры и измерительные мосты. Диапазон регулировки токов в пределах от 100мкА до 1000мкА с шагом 100мкА.
Семь выводов GPIO предназначены для сопряжения с внешними светодиодами и переключателями, и позволяют упростить управление.
Основные параметры:
Разрядность АЦП: 24 бита
Скорость считывания от 1,6675 до 214,6 измерений в секунду
Коэффициент усиления: от 1х до 128х
Управление: 3-х или 4-х проводная шина SPI
Напряжение питания аналоговой части: от +2,85В до +5,5В
Напряжение питания цифровой части: от +2,7В до +5,5В
Потребляемый ток 0,4мА
Общий шум не более 10мВ (среднеквадратичное значение)
Корпус TSSOP-28
Рабочая температура: от -40°С до +125°С
LMP90097/LMP90098/LMP90099/LMP90100 предназначены для использования в аналоговых интерфейсах таких приложений, как датчики температуры, давления и др.
