На склад "Промэлектроники" поступили оценочные платы STEVAL-ILL031V1

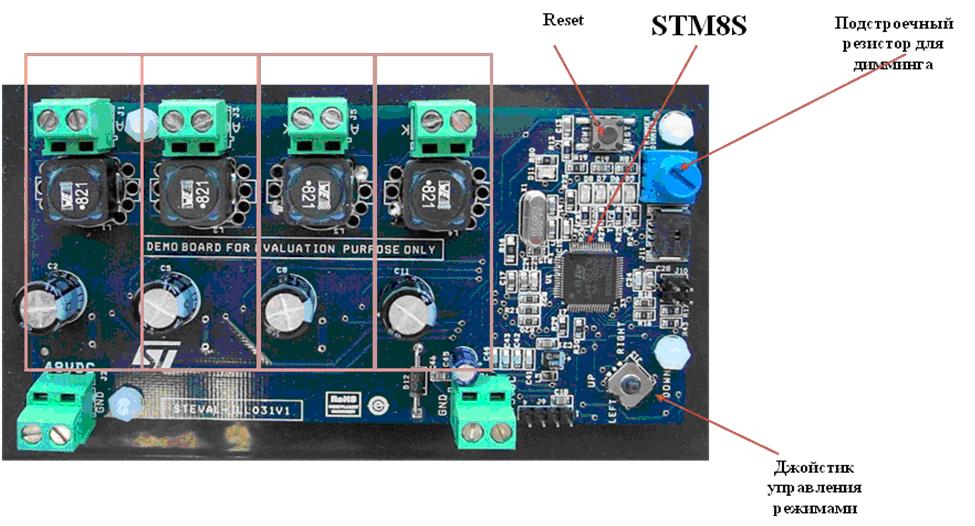

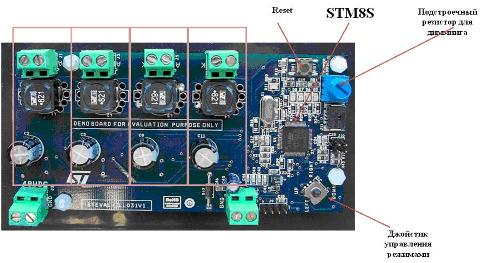

Демонстрационная плата STEVAL-ILL031V1 -  хороший пример нестандартного подхода в проектировании  источников питания светодиодных светильников. STEVAL-ILL031V1 позиционируется как источник питания для применения в уличных светильниках. Цель разработки  – показать новый метод стабилизации тока, основанный на управлении силовыми ключами при помощи микроконтроллера. Аппаратная часть приложения STEVAL-ILL031V1 представляет собой четырехканальный DC-DC преобразователь со стабилизацией выходного тока, управляемый микроконтроллером. Принципиальная схема STEVAL-ILL031V1 представлена на рис. 1.  Все четыре канала стабилизатора тока одинаковы, построены по, так называемой, “inverse buck” топологии конвертора.  Преобразователи  управляются  микроконтроллером STM8S208RB, что для данной разработки является оптимальным, по соотношению цена/производительность. Использование силовых транзисторов, управляемых логическими  уровнями (STN3NF06), позволяет исключить дополнительные микросхемы драйверов. Более подробную информацию по работе платы STEVAL-IL031V1 можно получить в приложении AN3151. Описание принципа работы преобразователя с топологией modified buck converter,  а также методику расчета этого типа преобразователя  вы можете найти в приложении AN2928.

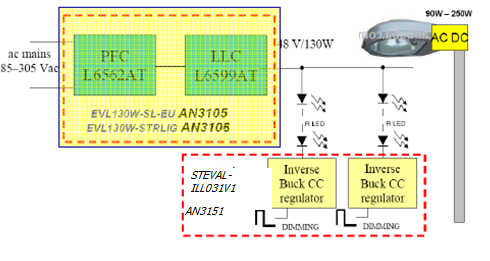

Дизайн STEVAL-ILL031V1 может быть использован совместно с дизайнами EVL130W-STRLIG или STEVAL-ILL038V1. Платы EVL130W-STRLIG или STEVAL-ILL038V1 представляют собой двухтактные резонансные AC-DC преобразователи с корректором. Выходная мощность преобразователя в каждом из проектов составляет более 100Вт.   Выходное напряжение 48В. Плата STEVAL-ILL031V1 питается от такого источника постоянным напряжением  48В, а на ее выход  подключается четыре линейки последовательно включенных светодиодов . Мощность каждой из линеек светодиодов, подключенных к одному из каналов  STEVAL-ILL031V1, до 30Вт. Примерная схема такого источника питания показана на рисунке 2. Необходимо учесть, что для питания платы STEVAL-ILL031V1 необходим еще дополнительный источник напряжением 5В.

Основные параметры:

входное напряжения (DC) :  48В;

четыре независимых канала стабилизации тока и с индивидуальной регулировкой;

ток стабилизации в каждом канале: 350 мА;

суммарная выходная мощность всех четырех каналов, до 120Вт;

управление MOSFET непосредственно от микроконтроллера (без драйверов) ;

высокая эффективность, до 98%.

Области применения STEVAL-ILL019V1:

Оборудование для световых шоу и световых эффектов

Архитектурная подсветка

Распределенные системы освещения
