MSO8204, Цифровой осциллограф, полоса пропускания 2 ГГц, макс. частота дискретизации 10 Гвыб/c, глубина памяти до 500 млн. точек, 4 аналоговых канала
Изображения служат только для ознакомления
Цена от:
0,00 руб.
Описание MSO8204

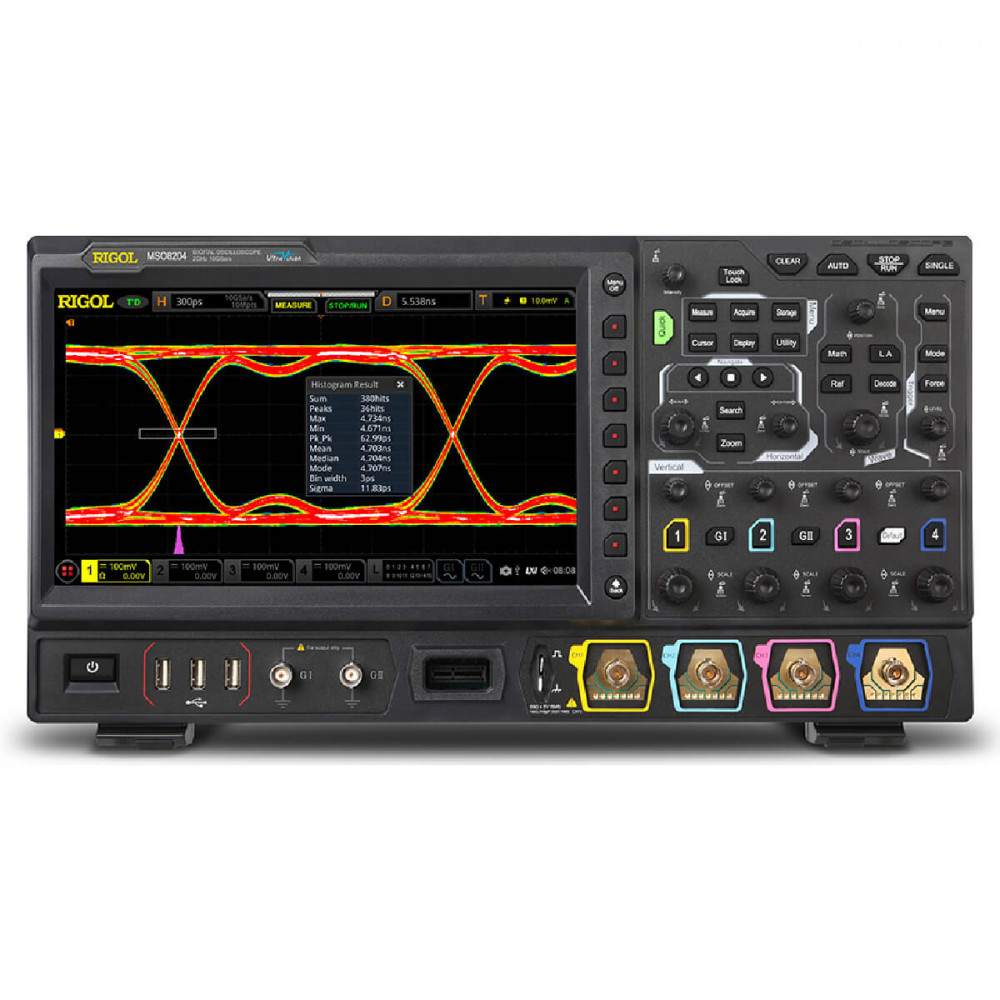

MSO8204 – настольный комбинированный цифровой осциллограф смешанных сигналов высокого класса. Модель имеет полосу пропускания 2 ГГц, 4 аналоговых и 16 цифровых каналов, большой цветной "мультитач" дисплей 10.1” и небольшие габариты: Д410мм*В224мм*Ш135мм; вес 4 кг. Осциллографы серии построены на платформе RIGOL UltraVision II с использованием запатентованной разработки компании RIGOL - чипа ASIC®RIGOL, что обеспечивает возможность сбора данных с частотой дискретизации до 10 Гвыб/с (1 канал) и высокую интеграцию всех функций. Прибор имеет формат 7-в-1 с комбинированным функционалом: осциллограф, логический анализатор, анализатор спектра, генератор сигналов, вольтметр, частотомер и анализатор протоколов.
Особенности и преимущества
- комбинированный прибор формата 7-в-1;
- 10.1” сенсорный цветной экран Touch-Screen;
- высокопроизводительная аналоговая полоса 2 ГГц;
- поддержка программ расширенного анализа джиттера и глазковой диаграммы;
- оперативная память измерительного оборудования;
- запуск, декодирование и визуализация трафика;
- минимизация "мертвой зоны" между событиями запуска и усилением;
- поиск плохо выявляемых проблем в сложных цифровых потоках.
| RIGOL MSO8204 | |||||
|---|---|---|---|---|---|
|
Аналоговая полоса пропускания |
2 ГГц |
||||
|
Кол-во аналоговых каналов |
4 | ||||
|
Частота дискретизации в реальном времени |
10 Гвыб/с (1 канал) 5 Гвыб/с (2 канала) 2,5 Гвыб/с (4 канала) |
||||
|
Макс. длина записи |
500 Мточек (1 канала) 250 Мточек (2 канала) 125 Мточек (4 канала) |
||||
|
Скорость захвата осциллограмм |
600,000 осц/с |
||||
|
Кол-во цифровых каналов |
16 |
||||
|
Встроенный источник сигнала |
2 канала (опция) |
||||
| Масса | 4 кг | ||||
|
Размеры |
410 х 224 х 135 мм | ||||
