1-100706-01
Описание 1-100706-01

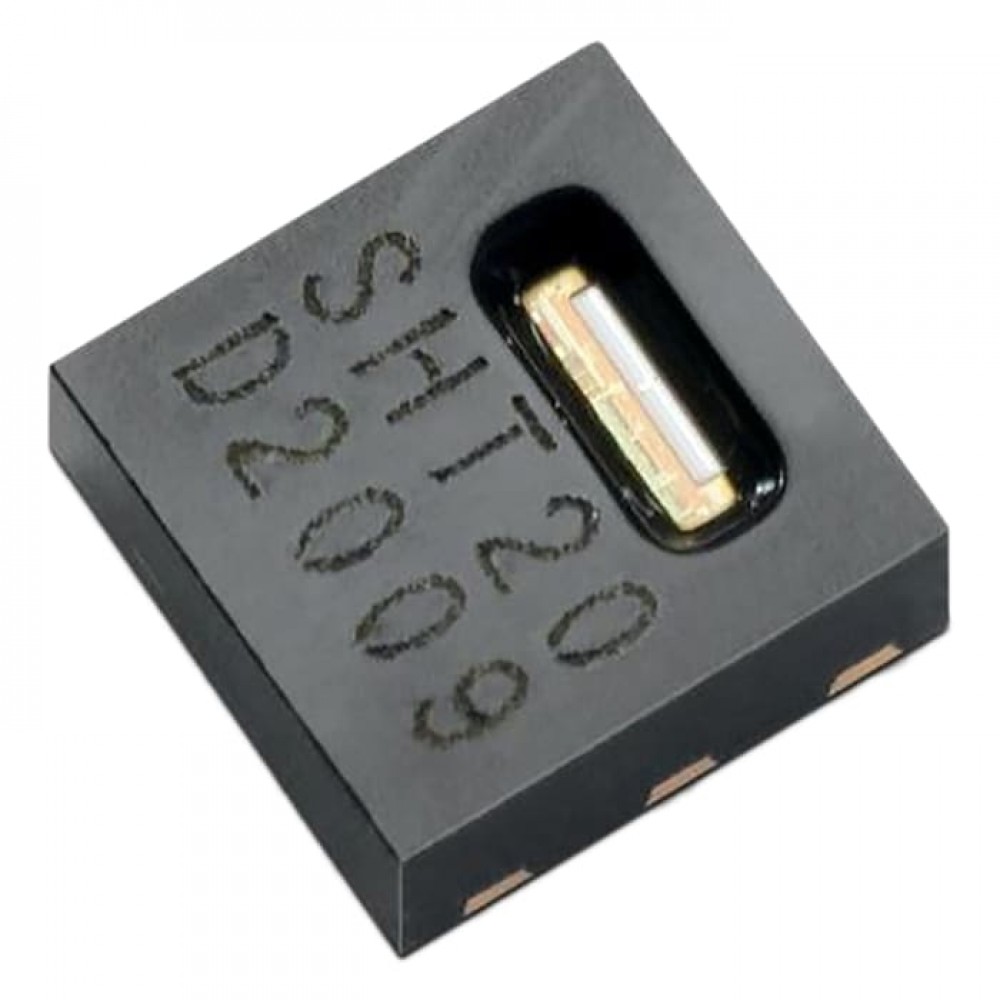

SHT2x Digital Humidity & Temperature Sensors The Sensirion SHT2x series of DFN digital humidity & temperature sensors are CMOSens® based. They are an industry standard, widely used humidity and temperature sensor. Humidity is measured using a capacitive sensor while temperature is measured using a band-gap sensor.
The SHT2x sensors also contain a version 4 silicon chip with an amplifier, A/D converter, OTP memory and a digital interface. They come in a plastic package which leaves the sensor area open, protecting the devices from external impact and providing long-term stability.
SHT2x sensors are ideal for both high and low volume applications.
The SHT21P has a PWM output and the SHT21S has a PDM output; these can be converted into analogue outputs by the use of suitable low-pass filters.
SHT20 - Low cost, SHT21 - Standard, SHT25 - High Accuracy
Brand | Sensirion |
---|---|
Функция датчика | Температура и влажность |
Тип выхода | Цифровой |
Тип интерфейса | Последовательный, I2C |
Точность | ±3 (Humidity) %RH, ±3 (Temperature) °C |
Тип монтажа | Поверхностный монтаж |
Число контактов | 6 |
Минимальная рабочая температура | -40 °C |
Диапазон рабочих температур | От -40 до +125 °C. |
Максимальная рабочая температура | +125 °C |
Минимальное рабочее напряжение питания | 2,1 В |
Максимальное рабочее напряжение питания | 3,6 В |
Тип корпуса | DFN |
Длина | 3мм |
Высота | 1.1мм |
Ширина | 3мм |
Размеры | 3 x 3 x 1.1мм |
Разрешение | 0,01 °C (температура) при 14 бит, 0,04 % отн. влажн. (влажность) при 12 бит, 0,04 °C (температура) при 12 бит, 0,7 % отн. влажн. (влажность) при 8 бит |
Страна происхождения | CH |
