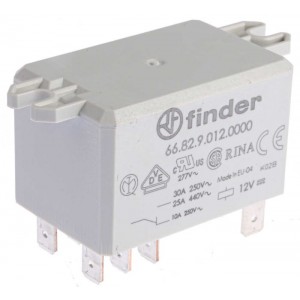

66.82.9.012.0000
Изображения служат только для ознакомления. См. документацию товара
Описание 66.82.9.012.0000
66 Series - 66.82 Finder's 66 series of flange mount, faston tab connection power relays are designed to suit photovoltaic (PV) inverters, domestic appliances and other equipment needing reinforced insulation, high ambient temperature and full disconnection contacts. The 66 series of flange mount power relays are rated up to 30A and available in DPST-NO or DPDT formats with AC or DC coils.
The DPST-NO versions (stock numbers 749-5152, 749-5155, 749-5159 and 749-5168) have a contact gap separation of 1.5mm, fully meeting the requirements of the VDE 0126-1-1 standard for photovoltaic (PV) inverter applications.
All of Finder's 66 series PCB power relays have been designed with an 8mm clearance and creepage distance, ensuring safe separation of supply and output, and reinforced insulation between coil and contacts, meeting the requirements of EN60335-1 (VDE 0700).
| Brand | Finder |
|---|---|
| Напряжение обмотки | 12В пост. тока |
| Мощность обмотки | 1.7W |
| Сопротивление обмотки | 85 Ω |
| Изоляционная катушка на контакт | 6кВ |
| Конфигурация контактов | Двухполюсная группа переключающих контактов (DPDT) |
| Тип монтажа | Монтаж на фланце |
| Переключающий ток | 30A |
| Тип клеммы | Быстроразъемное соединение |
| Количество полюсов | 2 |
| Maximum Switching Voltage AC | 250V ac |
| Высота | 31мм |
| Длина | 68.5мм |
| Серия | 66 Series |
| Maximum Switching Power DC | 1 kW |
| Глубина | 33.5мм |
| Страна происхождения | IT |
