SN54HC14J

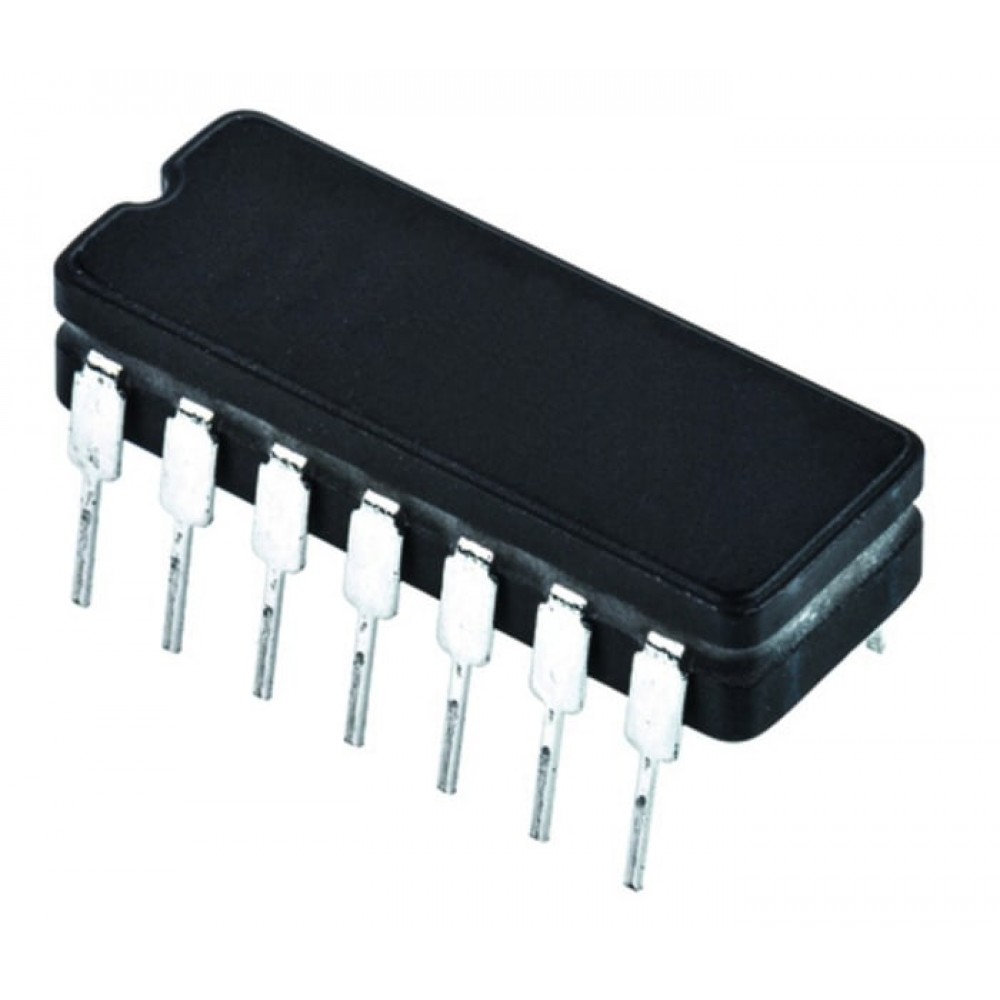

Изображения служат только для ознакомления.
См. документацию товара
Описание SN54HC14J
74HC Family Inverters & Buffers, Texas Instruments Texas Instruments range of Inverters and Buffers from the 74HC Family of CMOS Logic ICs. The 74HC Family use silicon gate CMOS technology to achieve operating speeds similar to the LSTTL family but with the low power consumption of standard CMOS integrated circuits.
| Brand | Texas Instruments |
|---|---|
| Логическая функция | Инвертор |
| Тип входа | Триггер Шмитта |
| Тип выхода | CMOS |
| Количество элементов на ИС | 6 |
| Вход триггера Шмитта | Да |
| Максимальное время задержки распространения при максимальной CL | 190 ns @ 50 pF |
| Максимальный выходной ток высокого уровня | -5.2mA |
| Максимальный выходной ток низкого уровня | 5.2mA |
| Тип монтажа | Монтаж на плату в отверстия |
| Тип корпуса | CDIP |
| Число контактов | 14 |
| Семейство логических элементов | HC |
| Размеры | 19.94 x 7.62 x 3.56мм |
| Высота | 3.56мм |
| Максимальная рабочая температура | +125 °C |
| Длина | 19.94мм |
| Максимальное рабочее напряжение питания | 6 В |
| Ширина | 7.62мм |
| Минимальное рабочее напряжение питания | 2 В |
| Состояние проверки задержки распространения | 50пФ |
| Минимальная рабочая температура | -55 °C |
