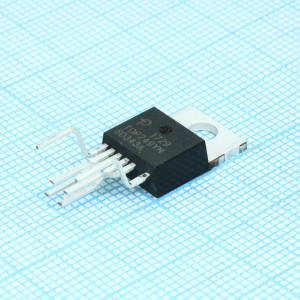

TOP249YN, ШИМ-контроллер Off-line PWM switch, 80 - 120 W

Name: TOP249YN, ШИМ-контроллер Off-line PWM switch, 80 - 120 W
Brand: Power Integrations
SKU: 118599
Availability: InStock

Код товара: 118599

Изображения служат только для ознакомления

Наименование:

TOP249YN

Производитель:

Описание Eng:

Off-line PWM switch, 80 - 120 W

Тип упаковки:

Tube (туба)

Нормоупаковка:

50 шт

Корпус:

TO-220-7C

Документация и сертификаты
Описание

Рекламодатель:
ООО ТД «Промэлектроника»
erid: 2SDnjeoH2LN

Расширили ассортимент до 600 000 позиций

Описание TOP249YN

IC, OFF LINE SWITCHER, TUBE50 Power Supply Type Off-Line Switcher Voltage, Input Max 265V ac Output Current Max 400µA Outputs, No. of 1 Frequency 132kHz Voltage, Supply Min 36V Termination Type Through Hole Case Style TO-220 No. of Pins 6 Operating Temperature Range -40°C to +150°C Temp, Op. Max 150°C Temp, Op. Min -40°C Base Number 249 Drain Current 600mA IC Generic Number 249 Logic Function Number 249 Packaging Type Tube Peak Drain Current 8.64A Power Supply IC Type Off-line Switcher Power, Output of @ 230VAC 250W Power, Output of @ 85-265VAC 180W Resistance, Rds On 1.3ohm Temperature, Current 25°C Temperature, Resistance 25°C Voltage, Drain Peak Max 700V Voltage, Drain Peak Min -0.3V Voltage, Output 700V
Корпус TO2207, Номинальная мощность 250 Вт, Максимальная скважность преобразователя 83 %, Максимальное напряжение силового ключа 700 В, Максимальная частота преобразователя 132 кГц

Серия	topswitch-gx
Тип преобразователя	flyback
Наличие изоляции выхода	есть
Наличие внутреннего коммутатора	есть
Максимальное напряжение силового ключа, В	700
Номинальная мощность, Вт	250
Максимальная частота преобразователя, кГц	66…132
Максимальная скважность преобразователя, %	66.5
Защита от сбоев	cur.lim., over temp./volt.
Особенности управления	frequency control
Рабочая температура,°С	-40…+150
Корпус	to-220-7, 6 pin
Вес, г	4

Полезная информация

КОМБИНИРОВАННЫЕ МИКРОСХЕМЫ (ШИМ + КЛЮЧ - SMPS)

Нашли ошибку? Выделите текст с ошибкой и нажмите Ctrl+Enter

Документы и сертификаты

Документация и Datasheet

top242_250.pdf
461,1 кБ
