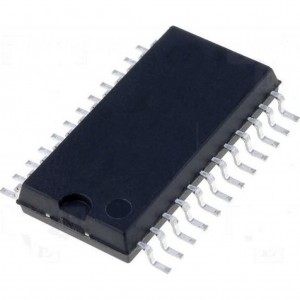

MBI5030GF-C, Драйвер Led; 16 каналов; 25MHz; 16-bit/12-bit S-PWM управление уровнем серого; Iвых=5-60mA при Uп=3,3v или Iвых=5-80mA при Uп=5v

Описание MBI5030GF-C

Cветодиодные интегральные драйверы фирмы Macroblock находят широкое применение в управлении мощными осветительными и сверх яркими сигнальными светодиодами. Линейка представлена как многоканальными (16, 8, 4), так и одноканальными драйверами в различных корпусах для поверхностного монтажа, предназначенными для питания и управления, как отдельных светодиодов, так и групп светодиодов.

Драйверы представлены основными классами:
цифровые драйверы – драйверы, имеющие цифровой интерфейс (управление по шине): MBI5025, MBI5026, MBI5030, MBI5031, MBI5039, MBI5168, MBI5170;
мощные драйверы – драйверы для питания мощных осветительных или большого количества сверхъярких сигнальных светодиодов: MBI6651;
драйверы подсветки – предназначенные для питания светодиодов подсветки различных приборов и устройств: MBI1008.

Во всех драйверах установка значения выходного тока осуществляется внешним резистором, причем точность установки тока составляет не более +/-3% между каналами и +/-6% между отдельными корпусами микросхем. Такая высокая точность установки тока обеспечивается специальной технологией – PrecisionDrive™.

Цифровые драйверы обладают малым значением времени отклика (200нс для тока до 60мА; 400нс для тока 60-100мА) и высокой тактовой частотой 25-30 МГц, что позволяет использовать их в системах с большим объемом данных, например в полноцветных информационных экранах, видеоэкранах, «бегущих строках», графических и символьных дисплеях.

Драйверы, также имеют ряд важных и полезных функций: Share-I-O™ - возможность по стандартной цифровой шине диагностировать и локализовать неисправности светодиодов, а также управлять яркостью свечения светодиодов, а наличие встроенного S-PWM (ШИМ со скремблированием), обеспечивает улучшение изображения видеодисплеев. Сurrent-Adjustment - Позволяет производить цифровую подстройку выходного тока микросхемы – баланса белого (MBI5030, MBI5031, MBI5039).

Характеристики
