NUD4700SNT1G, Диод шунтирующий для светодиодов мощностью 1Вт

  • NUD4700SNT1G

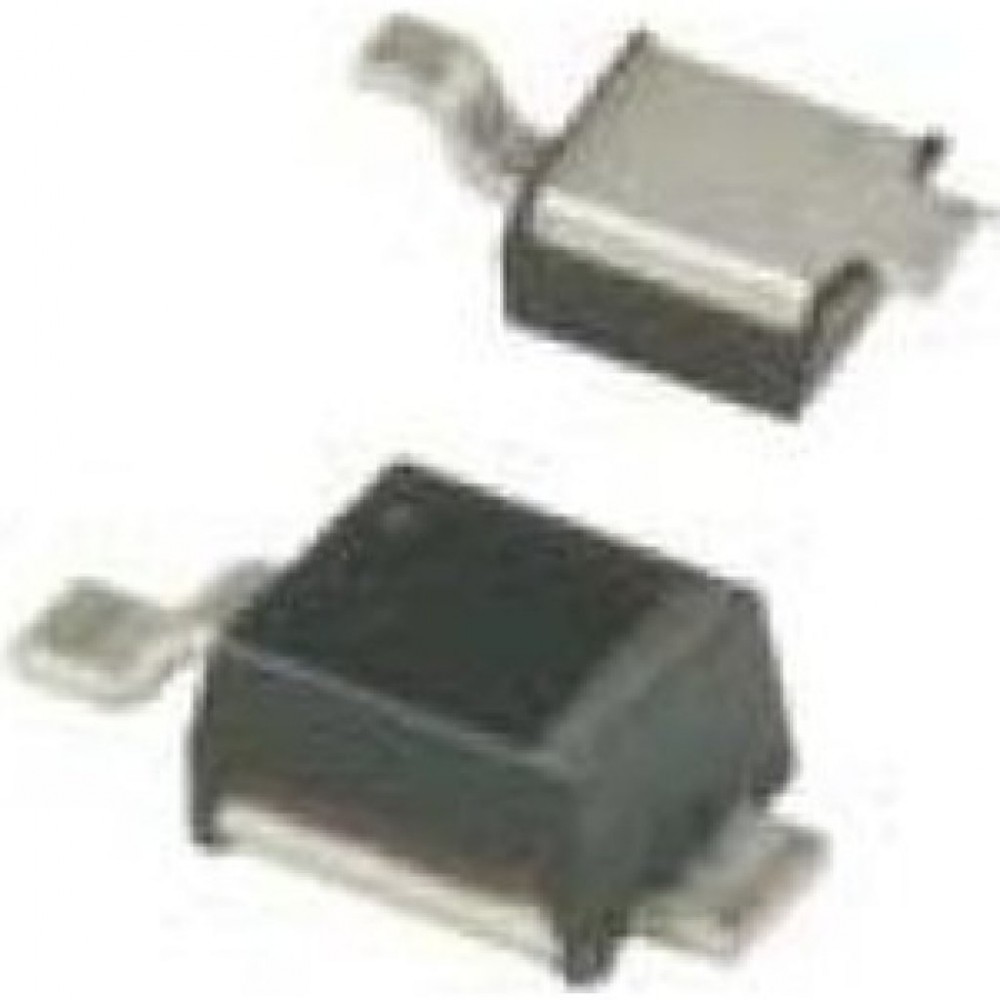

* Изображения служат только для ознакомления См. DataSheet продукта

Производитель
ON Semiconductor

Описание

LED Shunt Protector

Диод шунтирующий для светодиодов мощностью 1Вт

Документация

DataSheet
Код товара: 139255
Дата обновления: 21.08.2018 03:30
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Промэлектроника
от 548 шт: 12.710 руб.
от 274 шт: 13.690 руб.
от 137 шт: 15.200 руб.
от 69 шт: 17.630 руб.
от 1 шт: 20.080 руб.
5 683 шт 1 день1 шт.10 шт.
СкладЦенаНаличиеСрокКратностьМинимумКоличество
Внешние склады
от 7 280 шт: 11.523 руб.
от 1 455 шт: 11.731 руб.
от 364 шт: 12.045 руб.
от 289 шт: 12.567 руб.
17 425 шт.3 дн.1 шт.289 шт.
от 871 шт: 19.582 руб.
от 218 шт: 20.106 руб.
от 22 шт: 20.979 руб.
1 000 шт.7 дн.1 шт.22 шт.
от 9 000 шт: 11.241 руб.
от 3 000 шт: 11.445 руб.
36 000 шт.10 дн.3 000 шт.3 000 шт.
Показать еще 5 предложений
Количество:
Стоимость:

Технические параметры

Корпус
DO-216AA
Нормоупаковка
3000 шт.
Тип упаковки
Tape and Reel (лента в катушке)
Вес нетто
0.06 г

Наличие в магазинах

Колмогорова, 70
3 шт.
Интернет-магазин
468108 шт.

Подробное описание

Ответственные применения осветительных приборов требуют обеспечения их безотказной работы в течение длительного времени ( фары, маяки, мосты, взлетно-посадочные полосы и т.д.), В последние годы для этих целей используются осветительные приборы с последовательным включением светодиодов. Однако выход из строя любого из них приводит к отказу всего соединения. Компания ON Semiconductor предлагает недорогое решение, позволяющее сохранить работоспособность всей последовательной цепи светодиодов, за исключением вышедшего из строя.

Это достигается включением активных шунтов NUD4700 параллельно каждому светодиоду. При перегорании светодиода активный шунт переходит в проводящее состояние и обеспечивает протекание тока в обход отказавшего. NUD4700 рассчитаны на параллельную работу со светодиодами и выпускаются в корпусе POWERMITE с двумя выводами для поверхностного монтажа. Электронный шунт состоит из тиристора и схемы управления, включающей в себя стабилитрон и делитель напряжения на резисторах. Конденсатор в цепи управляющего электрода тиристора необходим для обеспечения задержки включения и устранения ложных срабатываний.

При замене сгоревшего светодиода на работоспособный активный шунт NUD4700 переходит в закрытое состояние, то есть происходит его полное восстановление. Схема подключения выглядит следующим образом - активный шунт NUD4700 подключается параллельно каждому светодиоду, что обеспечивает надежную работу всей последовательной цепи при отказе любого светодиода. В этом случае ток будет протекать в обход отказавшего светодиода через шунт NUD4700. Здесь достаточно всего одного источника тока, что снижает стоимость устройства и упрощает монтаж.

Основные параметры и преимущества активного шунта NUD4700:
- Миниатюрный двухвыводной корпус POWERMITE
- Автоматическое восстановление при замене отказавшего светодиода
- Падение напряжения на шунте в открытом состоянии 1В
- Ток утечки в закрытом состоянии около 250 мкА
- Номинальный ток в открытом состоянии 350 мА

Характеристики

Типled shunt
Входное напряжение, В0…10
Выходной ток, мА0.25
Выходное напряжение, В7.5
Рассеиваемая мощность, Вт1.56
Температурный диапазон, °С-40…150
Корпусpowermite
