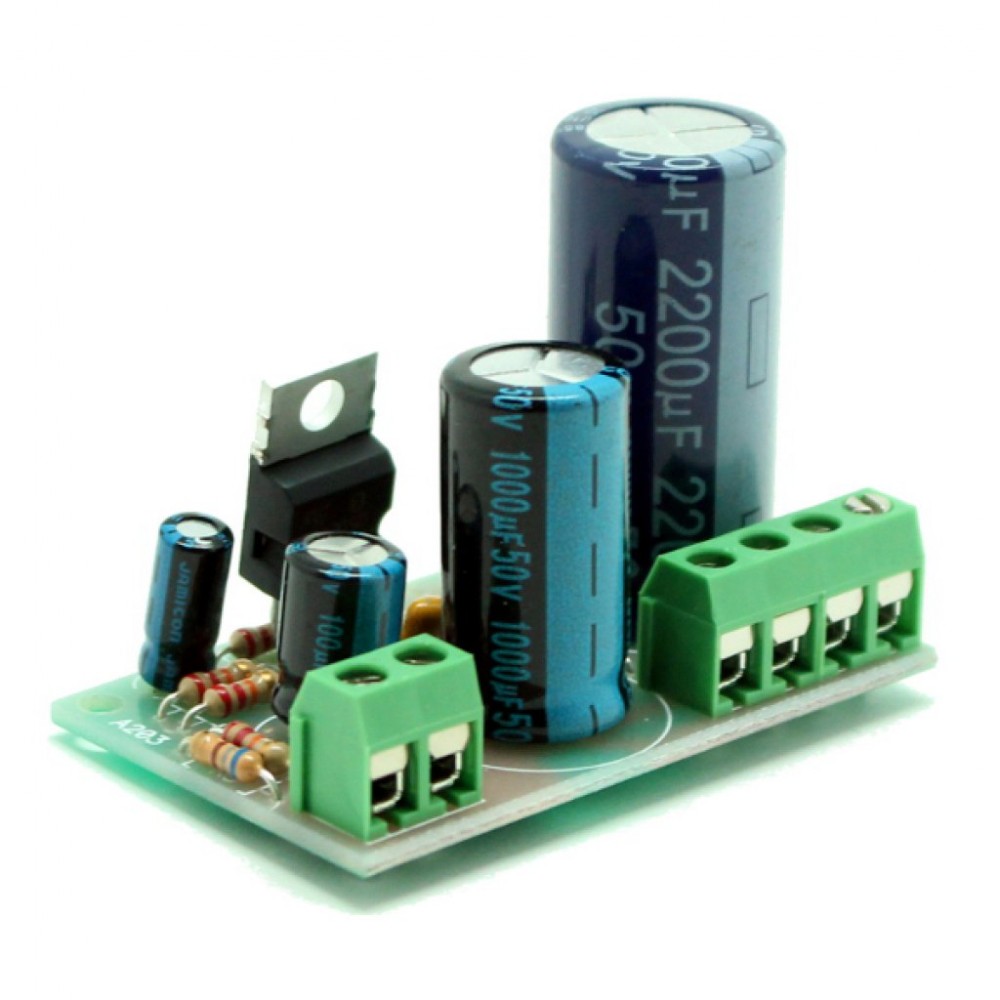

BM2036, Усилитель НЧ 32 Вт (TDA2050, Hi-Fi, блок)

Описание BM2036

Блок представляет собой простой и надежный мощный усилитель НЧ класса Hi-Fi, обладающий минимальным коэффициентом нелинейных искажений и уровнем собственных шумов. Обладает малыми габаритами, широким диапазоном питающих напряжений и сопротивлений нагрузки.

Инструкция.

Технические характеристики:

• Напряжение питания: 10...30 B
• Номинальная выходная мощность: 32 Вт
• Входное сопротивление:  22 кОм
• Коэффициент усиления:  30 dbi
• Выходной ток максимальный:  5 А
• Полоса частот:  20…25000 Гц
• Длина печатной платы: 53 мм
• Ширина печатной платы: 33 мм

Принцип работы.

УНЧ класса Hi-Fi выполнен на интегральной микросхеме TDA2050. Эта ИМС представляет собой УНЧ класса АВ и устанавливается в аудиоустройствах для получения мощного высококачественного выходного музыкального сигнала. Выходная музыкальная мощность этой микросхемы составляет 50 Вт (согласно стандарту IEC 268.3).

Конструкция устройства.

Конструктивно усилитель выполнен на печатной плате из фольгированного стеклотекстолита с размерами 53х33 мм. Конструкция предусматривает установку платы в корпус, для этого по краям платы имеются монтажные отверстия под винты диаметром 2,5 мм. Для удобства подключения питающего напряжения, источника сигнала и нагрузки на плате зарезервированы посадочные места под клеммные винтовые зажимы. Микросхему усилителя необходимо установить на теплоотвод (в набор не входит) площадью не менее 600 см2. В качестве радиатора можно использовать металлический корпус или шасси устройства, в которое производится установка УНЧ. При монтаже рекомендуется использовать теплопроводную пасту типа КТП-8 для повышения надежности работы ИМС.

УНЧ можно использовать как на открытом воздухе для проведения различных мероприятий, так и в домашних условиях в составе музыкального аудиокомплекса.
