  • SK-9G45-MB
    Распродажа

* Изображения служат только для ознакомления См. DataSheet продукта

Производитель
СтартерКит

Описание

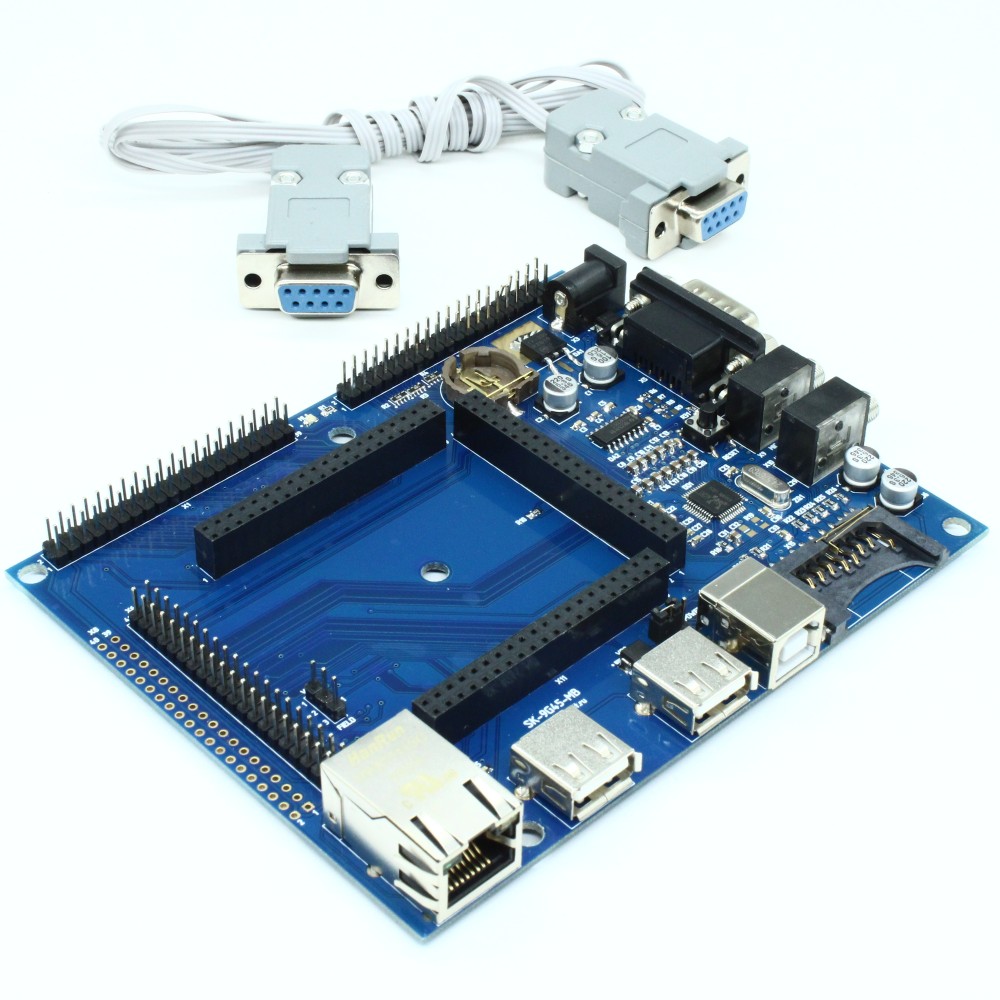

материнская плата к SK-9G45-OEM
Код товара: 145723
Цена и наличие товара актуальны на:
20.09.2019 21:30
Цена за 1шт: 2 356.24 руб.
СкладЦенаНаличиеСрок поставкиКратностьМинимумКоличество
Промэлектроника. Поставка со склада
от 5 шт: 2 012.030 руб.
от 4 шт: 2 100.160 руб.
от 3 шт: 2 180.050 руб.
от 2 шт: 2 268.150 руб.
от 1 шт: 2 356.240 руб.
2 штНа складе1 шт.1 шт.
* Цены указаны с учетом скидки.
Количество:
Стоимость:

Техническая информация

Нормоупаковка
1 шт.
Тип упаковки
Штучный товар
Вес нетто
200 г

Наличие

Екатеринбург, ул. Колмогорова, 70
0 шт.
Интернет-магазин
2 шт.

Подробное описание

  • Посадочное место процессорного модуля SK-9G45-OEM
  • Ethernet 100/10M
  • 2 x USB host, 1 x USB device
  • SD/MMC держатель
  • AC97 CODEC
  • RS232
  • I/O - возможность прямого подключения плат расширения

Плата предназначена для демонстрации возможностей процессорного модуля SK-9G45-OEM.

Подключенная периферия:

  • Ethernet 100/10M
  • 2 x USB host, 1 x USB device
  • SD/MMC держатель
  • AC97 CODEC, разъем на наушники и микрофонный вход
  • I/O :
    • общее количество возможных GPIO - 76
    • подключение SK-MI0430FT-Plug
    • подключение SK-ATM0700D4-Plug
    • подключение SK-VideoADC-Plug
    • подключение SK-SIMCOM-Plug
    • Шина данных 8 бит, WE, OE, CS и 2 адресных бита (EBI1)

Питание - 5В, возможность использовать питание от шины USB

Схема платы.

Демо и приложения для совместного использования SK-9G45-OEM - Адаптированый загрузчик U-boot.

Linux, ядро 2.6.36, включая драйвера:

  • Ethernet
  • NAND flash
  • LCD Frame Buffer
  • USB-host
  • SD/MMC card
  • ISI
  • UART
  • RTC
  • многое другое

Корневая файловая система построена на основе Buildroot:

  • BusyBox
  • WEB
  • FTP
  • Telnet
  • Qt
  • многое другое

QNX, в стадии разработки.

Габариты: 129х104мм.

Комплектация поставки:

  • SK-9G45-MB, RS232 кабель
  • ссылка на содержимое  DVD с материалами совместного использования с процессорным модулем SK-9G45-OEM
  • проектные файлы печатной платы
