ST13009, Биполярный транзистор, NPN, 400 В, 12 А, 100 Вт

Name: ST13009, Биполярный транзистор, NPN, 400 В, 12 А, 100 Вт
Brand: ST Microelectronics
SKU: 150745
Availability: InStock

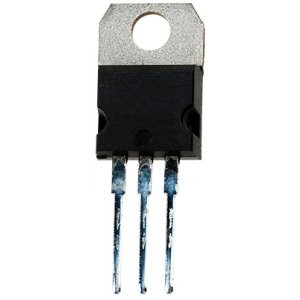

*Изображения служат только для ознакомления. См. DataSheet продукта

Биполярный транзистор, NPN, 400 В, 12 А, 100 Вт

ST13009 pdf, 163,0 кБ

Код товара: 150745

Дата обновления: 03.08.2021 17:10

Цена от: 37,95 руб.

Цена и наличие
Сроки доставки

Адрес доставки

Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.

Доставка ST13009, Биполярный транзистор, NPN, 400 В, 12 А, 100 Вт в Екатеринбург

Рассчитать доставку в Екатеринбург

Технические параметры

Корпус

TO-220
Тип упаковки

Tube (туба)
Нормоупаковка

50 шт.
Вес брутто

2.67 г.
Тип транзистора

NPN
Напряжение Колл-Эмитт. Макс

400V
Ток коллектора Макс.

12A
Мощность Макс.

100 W
Коэффициент усиления hFE

10

Описание ST13009

Биполярный транзистор, NPN, 400 В, 12 А, 100 Вт

The ST13009 is a NPN fast-switching Power Transistor manufactured using high voltage Multi Epitaxial Planar technology for high switching speeds and high voltage capability. It uses a hollow emitter structure to enhance switching speeds.

• Low spread of dynamic parameters
• High voltage capability
• Minimum lot-to-lot spread for reliable operation
• Very high switching speed

Структура	npn
Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В	700
Макс. напр. к-э при заданном токе к и разомкнутой цепи б.(Uкэо макс),В	400
Максимально допустимый ток к ( Iк макс.А)	12
Статический коэффициент передачи тока h21э мин	10
Максимальная рассеиваемая мощность ,Вт	100
Корпус	to-220
Вес, г	2.5
