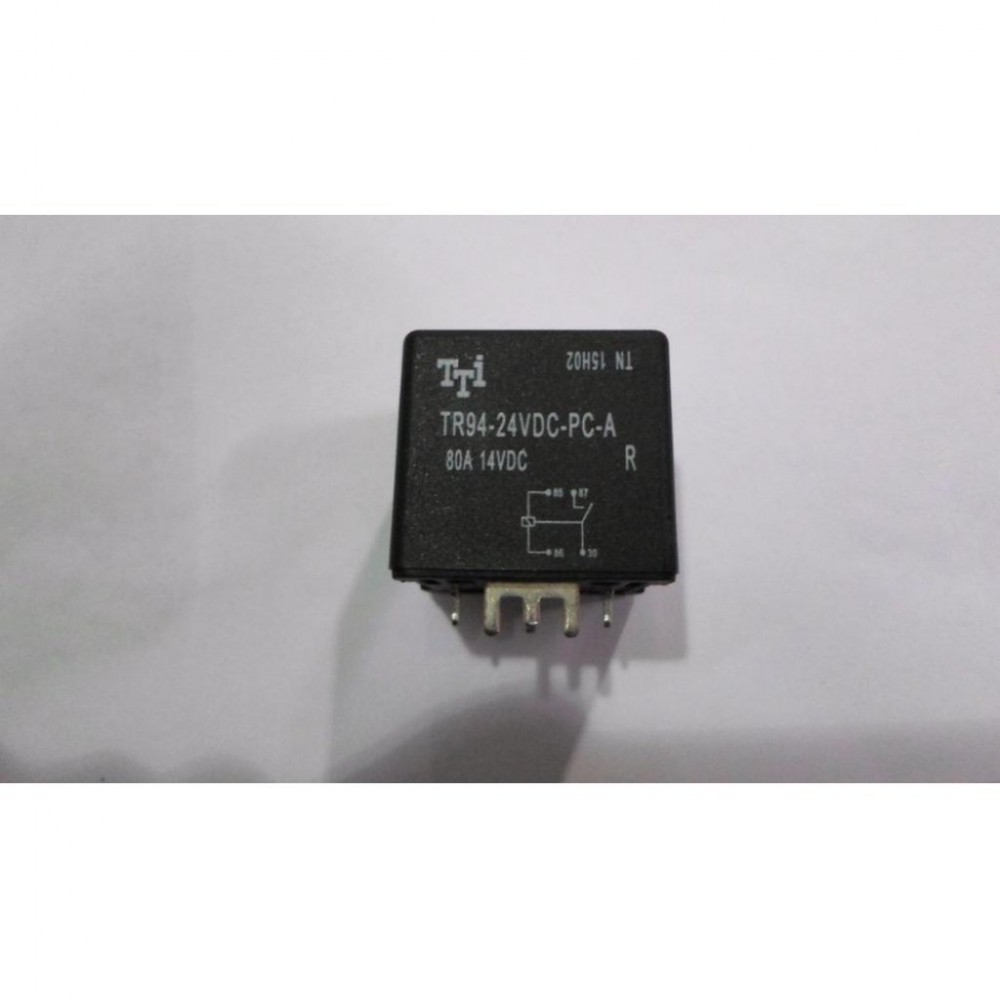

TR94-24VDC-PC-A-R, сигнальное 24VDC

*Изображения служат только для ознакомления. См. DataSheet продукта

сигнальное 24VDC
Код товара: 159721
Дата обновления: 19.06.2021 03:10
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
Доставка TR94-24VDC-PC-A-R, сигнальное 24VDC в Екатеринбург

Технические параметры

  • Нормоупаковка
    20 шт.
  • Вес брутто
    40 г.
  • Напряжение обмотки

Описание TR94-24VDC-PC-A-R

сигнальное 24VDC

Электромагнитное реле данной серии относится к промежуточным реле с коммутируемым током до 80А. Максимальное коммутируемое напряжение постоянного тока, в зависимости от типа переключения, составляет для нормально-открытых 14 В при токе 80 А, для нормально-закрытых - 14 В при токе 20 А, для переключающих: нормально-открытых контактов 14 В при токе 80 А, а для нормально-закрытых - 14 В при токе 60 А.

Реле данной серии имеют одну группу контактов с тремя типами переключений: нормально-открытые, переключающие и нормально-открытые со сдвоенным контактом. Максимальные габаритные размеры составляют по длине 29 мм, по ширине 29 мм, по высоте 26.5 мм. Также эти реле выпускаются с крепежным фланцем в основании корпуса, в этом случае, габаритные размеры составляют по длине 29 мм, по ширине 29 мм, по высоте 42.5 мм.

Реле этой серии выпускаются на три значения управляющего напряжения 6, 12 и 24 В с потребляемой мощностью в 1.8 Вт.

Реле этой серии находят широкое применение в промышленности, автомобильном и бытовом оборудовании.

Характеристики

Ток питания обмоткипостоянный
Классификация реле по начальному состояниюмоностабильное
Поляризациянейтральное
Количество обмоток1
Номинальное рабочее напряжение,В24
Контактный набор1 замык.
Максимальное коммутируемое постоянное напряжение,В14
Максимальный коммутируемый ток, А80
