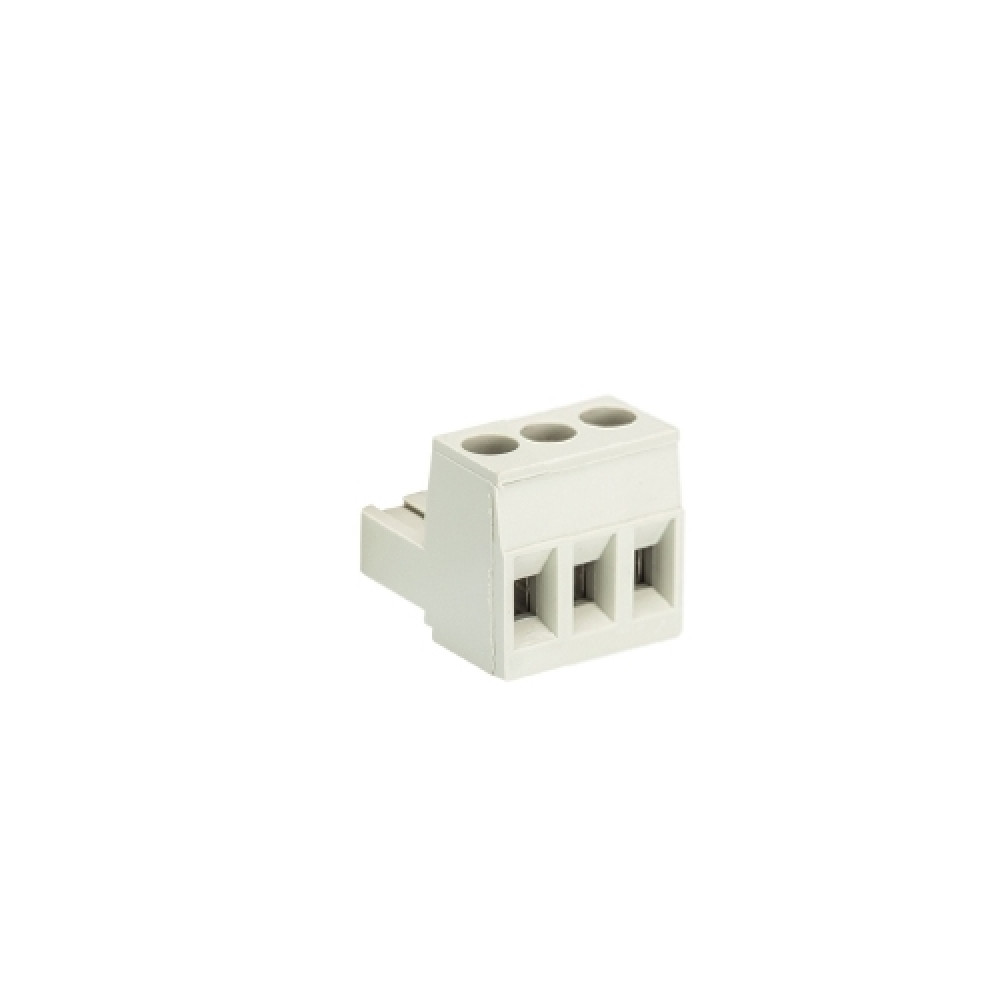

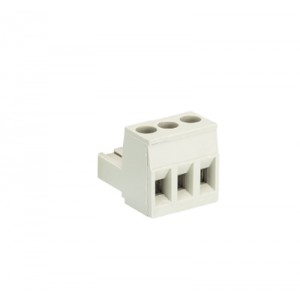

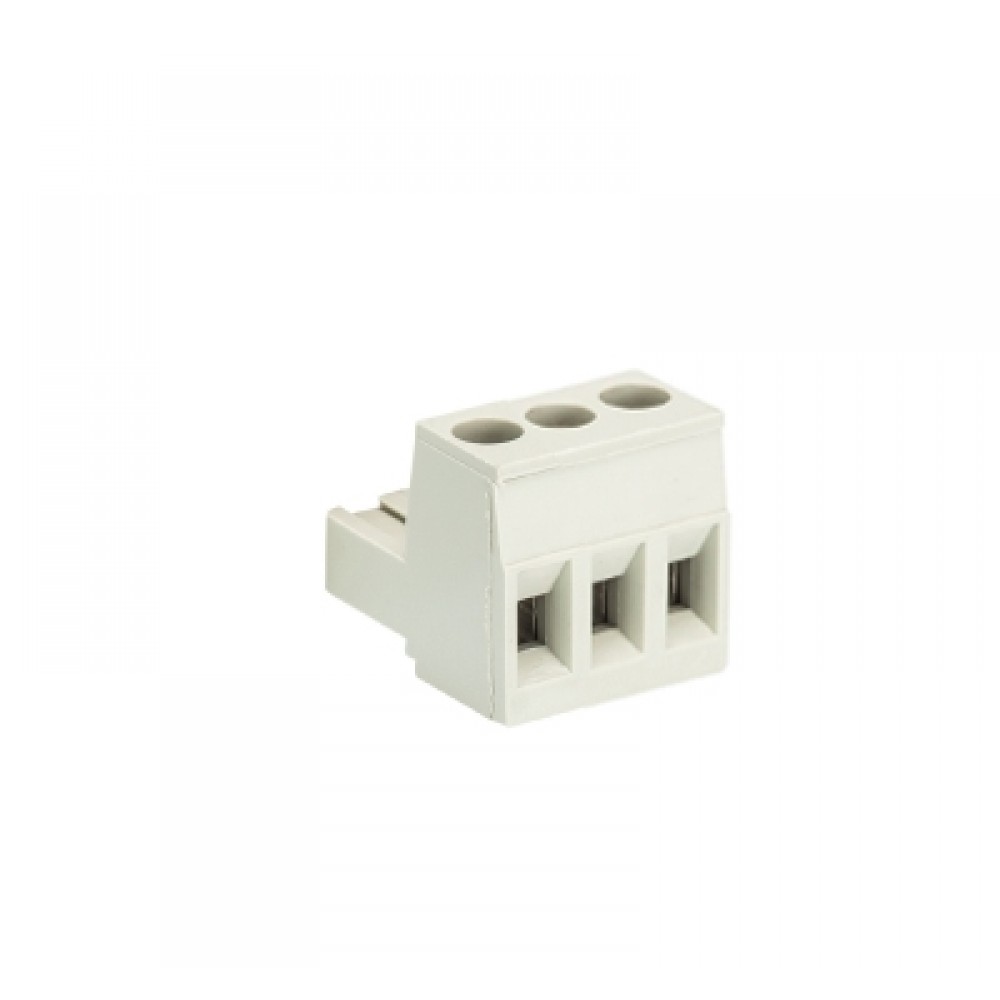

Розетка Wiecon 8113 B / 3, Розеточный разъем, прямой, на кабель, шаг: 5.0 мм, 3 полюса, фиксация провода винтовая, исполнение: с маркировкой, 400V, 12А, цвет: серый
Изображения служат только для ознакомления
Цена от:
144,13 руб.
Описание Розетка Wiecon 8113 B / 3
Разъёмы и клеммы для печатных плат Wiecon – это семейство разъемов и клемм для установки на печатные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно подразделить на:
- разъемы и клеммы с винтовой фиксацией провода
- разъемы и клеммы с пружинной фиксацией провода
- разъемы со обжимными контактами (установка контакта на про во д опрессовкой)
Нельзя не отметить многообразие и множество интересных конструктивных решений (разъемы и клеммы с горизонтальным, вертикальным, наклонным и фронтальным по отношению к плате подводом подключаемых проводов и т.д.). Широкий ассортимент в сочетании с традиционным немецким качеством делает компоненты семейства Wiecon оптимальным решением при выборе разъемов и клемм на печатную плату.
Области применения:
- Приборостроение
- Машиностроение
- Устройства управления технологическим процессом
- Инженерные сети
- Светотехническое оборудование
Разъемы для печатных плат
Разъемы состоят из элемента, устанавливаемого на печатную плату и ответной части. При проектировании устройства разработчик выбирает, какая часть будет установлена на плату – вилочная или розеточная, и, исходя из особенностей конструкторской задачи, определяет ответную часть. Части разъема благодаря системе защелок образуют надежное соединение, в особо ответственных применениях используется дополнительная винтовая фиксация соединения.
Многоэтажные части позволяют снизить общую ширину разъема и тем самым повысить плотность монтажа.
Основные характеристики разъемов и клемм Wiecon:
- Подключение одножильных и многожильных проводников сечениями 0,14…16мм2
- Рабочее напряжение до 1000В
- Рабочий ток до 57А
- Прочность электрической изоляции 4000В (1 сек)
- Диапазон рабочих температур -40…+130°С
- Количество полюсов на этаже 2…24
- Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
- Подвод проводников к плате вертикально, горизонтально и под углом.
- Вилочные части с боковыми стенками гарантируют подключение ответных частей без смещения
- Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
- Многоэтажные варианты разъемов и клемм (до четырех этажей)
- Возможность механической кодировки соединения у большинства типов разъемов
- Возможность механической фиксации соединения у большинства типов разъемов
- Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
- Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика
- При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
Документы и сертификаты
Документация и Datasheet
Аналоги и возможные замены
2EDGK-5.0-03P-14-1000A(H) Функциональный аналог
Разъемный клеммный блок, 3 контакта. Серия 2EDGK-5.0
2EDGK-5.0-03P-13-00AH Функциональный аналог
Разъемный клеммный блок, 3 контакта. Серия 2EDGK-5.0
Розетка Wiecon 8113 B / 3 OB Функциональный аналог
Розеточный разъем, прямой, на кабель, шаг: 5.0 мм, 3 полюса, фиксация провода винтовая, исполнение: без маркировки, 400V, 12А, цвет: серый
