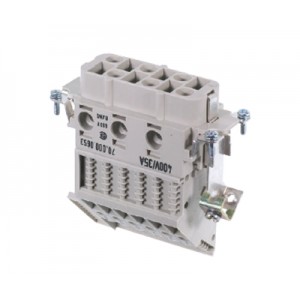

Клеммный адаптер 70.005.0653.0, розеточный клемный адаптер revos, size 16, винтовая фиксация, заземление справа, 6 полюсов + ре, 690 v, 35 a, материал контактов: медный сплав, покрытие контактов: серебро
Розеточный клемный адаптер REVOS, Size 16, винтовая фиксация, заземление справа, 6 полюсов + РЕ, 690 V, 35 A, материал контактов: медный сплав, покрытие контактов: серебро
Технические параметры
-
Вес брутто193 г.
-
Типоразмер
-
Количество полюсов
-
Тип фиксации провода
-
Номинальное напряжение, В
-
Номинальное ток, A
-
Cечений проводов, мм кв,
-
Тип покрытия контактов
-
Серия
Описание Клеммный адаптер 70.005.0653.0
Основное предназначение промышленных многополюсных разъемов – создание надежных электрических соединений при работе в тяжелых и сложных промышленных условиях. Разъемы позволяют заранее подготовить все соединительные кабели и затем собрать готовую систему непосредственно на месте эксплуатации. Все корпуса допускают установку в них как вилочных, так и розеточных контактных вставок, обеспечивая создание необходимой конфигурации кабельных соединений. Отличительной особенностью разъемов семейства REVOS является многообразие корпусных компонен-
тов, что позволяет оптимально скомпоновать конечный разъем для конкретного применения.
REVOS POWER
Силовые контактные вставки на токи от 16 А до 100 А. В состав серии REVOS POWER входят контактные вставки с несколькими типами контактов (с разными нагрузочными характеристиками), что позволяет обслуживать комбинированные кабели (сигнал + сила).
1 - КАБЕЛЬНЫЕ ВВОДЫ
В качестве аксессуаров доступны следующие кабельные вводы:
∙ Сальниковые, без разгрузки от натяжения
∙ Цанговые кабельные вводы, степень защиты IP68, пластиковые/латунные/из нержавеющей стали
∙ Металлические кабельные вводы с разгрузкой на изгиб, степень защиты IP54
∙ Металлические кабельные вводы с зажимом для гофры/металлорукава, степень защиты IP54
∙ Кабельные вводы EMC
∙ Специализированные исполнения.
2 - КАБЕЛЬНЫЕ ЧАСТИ КОРПУСОВ
Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового сплава.
∙ Стандартное и увеличенное исполнения
∙ Кабельный ввод сбоку, сверху или на лицевой стороне
∙ С фиксирующими рычагами (защелками) и без них
3 - РОЗЕТОЧНЫЕ И ВИЛОЧНЫЕ КОНТАКТНЫЕ ВСТАВКИ
Доступны следующие способы подключения (фиксации проводников):
∙ Винтовая фиксация
∙ Пружинная фиксация
∙ Фиксация Push-In
∙ Фиксация обжимными контактами
4 - АКССЕСУАРЫ ДЛЯ МЕХАНИЧЕСКОГО КОДИРОВАНИЯ РАЗЪЕМОВ
Кодирующие штифты, втулки с внутренней резьбой и кодирующие болты.
5 - ОСНОВАНИЯ РАЗЪЕМОВ (АППАРАТНЫЕ ЧАСТИ КОРПУСОВ)
∙ Изготавливаются из алюминиевого сплава литьем под давлением. Корпуса разъемов серий REVOS Ex и REVOS MINI изготавливаются из цинкового
сплава.
∙ Стандартное и увеличенное исполнения
∙ Основания с открытым и глухим дном
6 - ЗАЩЕЛКИ
∙ Одинарные или двойные защелки
∙ Защелки из армированного пластика / стали / нержавеющей стали.
