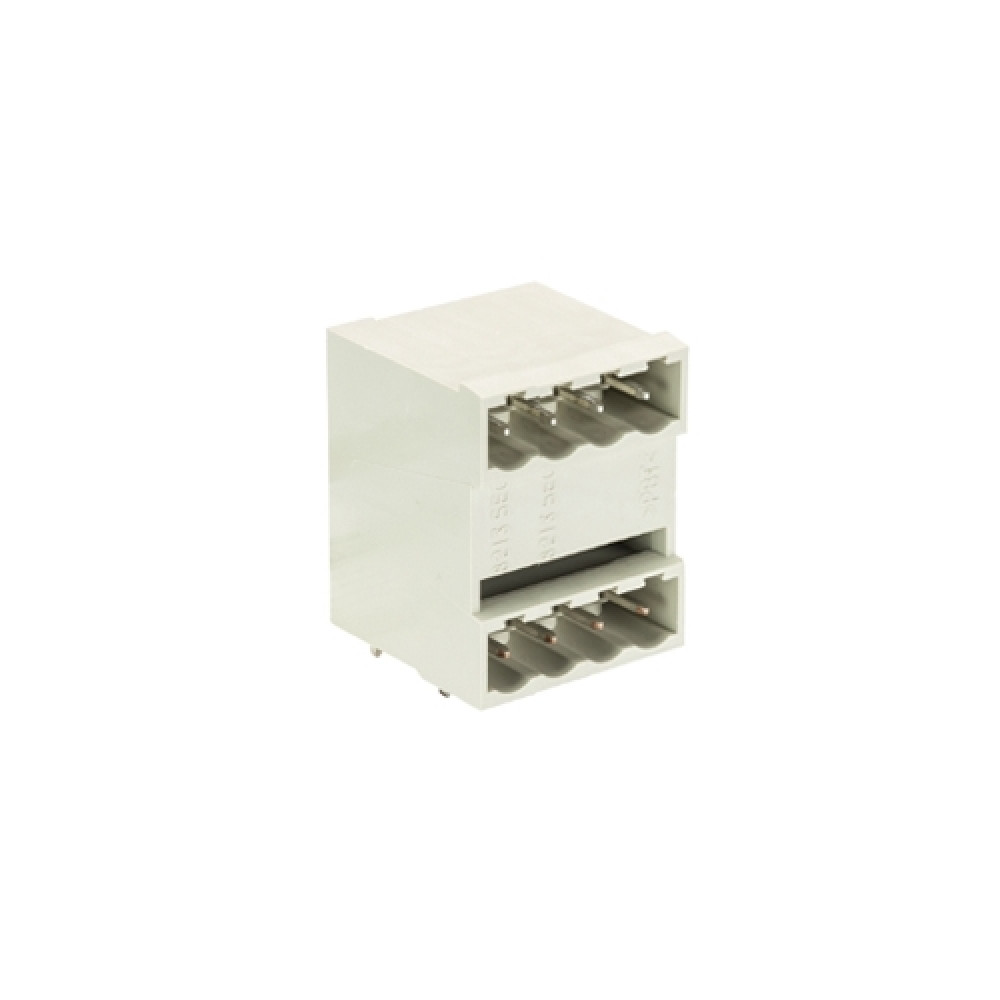

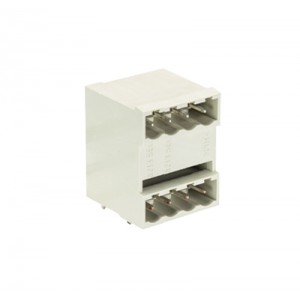

Вилка Wiecon 8213 SEG/ 4/ 8 W OB, Вилочный разъем, горизонтальный, на плату, шаг 5,08 мм, 2 этажа, 4 полюса, фиксация на плате пайкой, 400V, 10А, без маркировки, цвет: серый, серия 8113 SEG G

Разъёмы и клеммы для печатных плат Wiecon – это семейство разъемов и клемм для установки на печатные платы. Ассортимент разъемов Wiecon очень разнообразен: по типу фиксации провода в разъеме или клемме их можно подразделить на:

• разъемы и клеммы с винтовой фиксацией провода
• разъемы и клеммы с пружинной фиксацией провода
• разъемы со обжимными контактами (установка контакта на про во д опрессовкой)

Нельзя не отметить многообразие и множество интересных конструктивных решений (разъемы и клеммы с горизонтальным, вертикальным, наклонным и фронтальным по отношению к плате подводом подключаемых проводов и т.д.). Широкий ассортимент в сочетании с традиционным немецким качеством делает компоненты семейства Wiecon оптимальным решением при выборе разъемов и клемм на печатную плату.

Области применения:

• Приборостроение
• Машиностроение
• Устройства управления технологическим процессом
• Инженерные сети
• Светотехническое оборудование

Разъемы для печатных плат

Разъемы состоят из элемента, устанавливаемого на печатную плату и ответной части. При проектировании устройства разработчик выбирает, какая часть будет установлена на плату – вилочная или розеточная, и, исходя из особенностей конструкторской задачи, определяет ответную часть. Части разъема благодаря системе защелок образуют надежное соединение, в особо ответственных применениях используется дополнительная винтовая фиксация соединения.

Многоэтажные части позволяют снизить общую ширину разъема и тем самым повысить плотность монтажа.

Основные характеристики разъемов и клемм Wiecon:

• Подключение одножильных и многожильных проводников сечениями 0,14…16мм2
• Рабочее напряжение до 1000В
• Рабочий ток до 57А
• Прочность электрической изоляции 4000В (1 сек)
• Диапазон рабочих температур -40…+130°С
• Количество полюсов на этаже 2…24
• Шаг 3,5/3,81/5,00/5,08/6,38/7,50/7,62/10,00/10,16/20,32 мм
• Подвод проводников к плате вертикально, горизонтально и под углом.
• Вилочные части с боковыми стенками гарантируют подключение ответных частей без смещения
• Вилочные части без боковых стенок позволяют устанавливать разъемы рядом без потери полезной площади или смены шага разъема
• Многоэтажные варианты разъемов и клемм (до четырех этажей)
• Возможность механической кодировки соединения у большинства типов разъемов
• Возможность механической фиксации соединения у большинства типов разъемов
• Ясная, разборчивая маркировка полюсов, нанесенная стойкой краской
• Возможность маркировки самоклеящимися маркировочными шильдиками с шагом 5,0/5,08 мм • При поставке больших партий разъемов возможно нанесение маркировки заказчика
• При поставке больших партий разъемов возможна поставка разъемов широкой гаммы цветов
