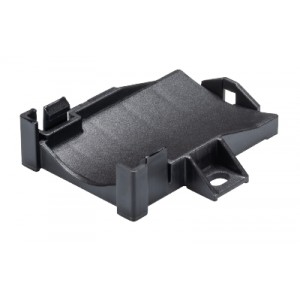

Монтажное основание 01.006.1553.1, Монтажное основание для сплиттера, цвет: черный, серия RST Classic

Описание Монтажное основание 01.006.1553.1

РАЗЪЕМЫ И СОЕДИНИТЕЛИ GESIS® RST

Разъемы серии GESIS®RST применяются для соединения различных кабелей (установочный провод, саморегулируемый греющий кабель). Разъем позволяет осуществить обслуживаемое соединение с возможностью многократного соединения/разъединения. Разъем обеспечивает пыле- и влагозащиту класса IР68(IP69k) в температурном диапазоне от -40 до +100⁰С.

Особенности конструкции разъемов:

• Возможность многократного перемонтажа разъема;
• Обеспечение высокой степени защиты (IP69K);
• Различные способы фиксации провода;
• Высокая токовая нагрузочная способность разъема при компактных размерах;
• Различное количество полюсов в одном разъеме при одинаковых габаритах;
• На контактной вставке разъема нанесена маркировка подключаемых полюсов;
• Герметизация соединения и фиксация кабеля в корпусе цанговым зажимом;
• Исполнения с продольным уплотнением контактов.

РАЗЪЕМЫ ДЛЯ УСТАНОВКИ НА КАБЕЛЬ
Разъемы, предназначенные для установки на кабель, состоят из двух частей: контактной вставки и корпуса разъема. Посадочные места вставок унифицированы, тем самым обеспечивается свободное конфигурирование разъема.

В зависимости от требований могут применяться три варианта фиксации токоведущей жилы кабеля: винтовой или пружинный зажим, обжимной контакт. Предусмотрена возможность подключения многожильных и одножильных проводников. Отличительной особенностью контактных вставок с пружинной фиксацией является возможность подключения двух проводников к одному контакту. Непосредственно возле точек подключения проводников нанесена несмываемая маркировка полюса, что позволяет исключить типовые ошибки при монтаже .
Для соединения двух разъемов требуется вдвинуть их друг в друга до щелчка.
По умолчанию разъемы поставляются с предустановленным на вилочную часть фиксатором соединения. Фиксатор является легкосъемным и легкозаменяемым. В случае, если требуется легкоразъемное соединение, для нажатия на фиксатор устанавливается кнопка.
Фиксатор обеспечивает сохранность соединения состыкованных разъемов при усилии растяжения разъемной пары до 120-140 Н. При превышении этого значения происходит предусмотренное конструктивом рассоединение разъемной пары. Сделано это для того, чтобы в случае возникновения нештатных усилий на растяжение разъемная пара разомкнулась без физического повреждения разъемов и без нарушения целостности электрического соединения проводников и зажимных элементов.
Сплиттер является по сути разъемом с возможностью обслуживания двух кабелей. Позволяет организовывать цепочечные схемы подключения и ответвительные узлы формата Y. В составе аксессуаров для сплиттера есть монтажное основание, которое позволяет быстро и надежно закрепить его на монтажной поверхности. Соединение сплиттер-сплиттер предоставляет дополнительные возможности по реализации разветвительных узлов.

РАЗЪEМЫ ДЛЯ УСТАНОВКИ В КОРПУС УСТРОЙСТВА

Существуют два основных исполнения аппаратных частей разъемов:

Односекционные (неразборные), устанавливаются в отверстие в панели
корпуса диаметром 25,4 мм (М25). Пространственно основная часть разъема
располагается внутри корпуса, снаружи корпуса располагается только лицевая
сторона контактной группы разъема. Фиксация односекционного разъема М25
в панели корпуса обеспечивается удерживающей гайкой, устанавливаемой с
наружной стороны корпуса.
Для предотвращения прокручивания установленного разъема в панели корпуса
предусмотрена возможность установки в отверстие с позиционирующей фаской.
Двухсекционные (корпус + контактная группа) устанавливаются в отверстия
диаметрами 16,4 мм (М16) / 20,4 мм (М20). Пространственно основная часть разъема
располагается снаружи корпуса устройства. Корпуса выпускаются прямого и
углового исполнений. Фиксация двухсекционных разъемов в панели корпуса
обеспечивается удерживающей гайкой, устанавливаемой с внутренней стороны
корпуса.
Для предотвращения прокручивания установленного разъема в панели корпуса
предусмотрена возможность установки в отверстие с позиционирующей фаской.

РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА

Распределительный блок представляет собой компактный плоский Н-образный трехполюсный разветвитель «1 вход/3 выхода» и является одним из ключевых элементов комплекса компонентов GESIS®RST. На его основе строятся разветвительные и ответвительные узлы, а возможность каскадного соединения разветвителей позволяет наращивать количество отводящих контактных групп. Соединив два и более разветвителя в единый узел, можно получить четыре и более точек подключения к силовой линии.
Конечная сборка является по сути разъемным легкообслуживаемым аналогом распределительной коробки, подключение/отключение кабельных секций и их групп не требует никаких трудоемких операций, что особенно актуально при расположении обслуживаемых узлов на высоте, в труднодоступных технологических нишах и т.д. Разветвители выпускаются как с монтажными фланцами, так и без них.
Помимо распределительных блоков, в составе серии GESIS®RST Classic, представлены распределительные коробки. Коробки имеют небольшие габаритные размеры. Предлагаются наиболее распространённые решения, такие как «1 вход/3 выхода», «1 вход/ 7 выходов», «пофазное подключение», и т.д. Так же возможна поставка распределительных коробок с индивидуальной схемотехникой и предустановленными разъемами. Возможна, поставка, «пустых» коробок, без разъемов. Все коробки снабжены фланцами для фиксации на поверхности. Степень защиты IP68.
