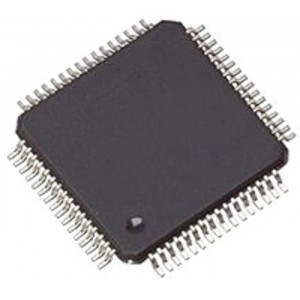

MC9S12E128CPVE, IC MCU 16BIT 128KB FLASH 112LQFP
Изображения служат только для ознакомления
Цена от:
0,00 руб.
Описание MC9S12E128CPVE
S12E Series Microcontroller Units S12E Series are low cost, 16-bit microcontroller units (MCU) that can also interface single 8-bit wide memory for lower cost systems. The integrated PLL circuit allows flexibility with power consumption and performance to suit the operational requirements of the user.
S12A/D microcontroller units include the standard on-chip peripherals below;
HCS12 CPU
128 K bytes of Flash EEPROM
2 K bytes of EEPROM
8 K bytes of RAM
3 asynchronous Serial Communications Interfaces (SCI)
1 Serial Peripheral Interface (SPI)
3 4-channel 16-bit timer modules (TIM)
2 1-channel 8-bit Digital to Analogue Converters (DAC)
16-channel 10-bit Analogue to Digital Converter (ADC)
6-channel 15-bit Pulse Modulator with Fault Protection Module (PMF)
6-channel 8-bit Pulse Width Modulator (PWM)
| Brand | NXP |
|---|---|
| Наименование семейства | HCS12 |
| Тип корпуса | LQFP |
| Тип монтажа | Поверхностный монтаж |
| Число контактов | 112 |
| Сердечник устройства | HSC12 |
| Ширина шины данных | 16бит |
| Емкость памяти программ | 128 кБ |
| Максимальная частота | 50МГц |
| Емкость RAM | 8 кБ |
| USB каналы | 0 |
| Количество устройств ШИМ | 2 |
| Количество каналов SPI | 1 |
| Типичное рабочее напряжение питания | 3,13 → 5,5 В |
| Максимальное количество каналов Ethernet | 0 |
| Минимальная рабочая температура | -40 °C |
| Структура системы команд | Микропроцессорный блок управления |
| Количество каналов CAN | 0 |
| Количество устройств АЦП | 1 |
| Максимальная рабочая температура | +85 °C |
| Длина | 20мм |
| АЦП | 16 x 10 бит |
| Дискретность таймера | 16бит |
| Высота | 1.45мм |
| Количество каналов LIN | 0 |
| Ширина | 20мм |
| Количество каналов USART | 0 |
| Таймеры | 3(4 x 16-разрядный) |
| Размеры | 20 x 20 x 1.45мм |
| Широтно-импульсная модуляция | 1(3 x 16 бит), 1(6 x 8 бит) |
| Тип памяти программ | Флэш-память |
| Количество каналов UART | 0 |
| Количество каналов Ethernet | 0 |
| Количество таймеров | 3 |
| Количество каналов I2C | 1 |
| Количество каналов PCI | 0 |
